راهنمای خرید از وب‌ سایت امرسون (Emerson.com)

راهنمای جامع خرید از سایت امرسون (Emerson.com) گام به گام انتخاب و پیکربندی



در دنیای پیچیده ابزار دقیق، انتخاب محصول مناسب با توجه به نیازهای خاص فرآیند، از اهمیت بالایی برخوردار است. شرکت امرسون (Emerson) به عنوان یکی از پیشروترین تولیدکنندگان ابزار دقیق در جهان، طیف وسیعی از محصولات از جمله فلومترهای مغناطیسی (Magnetic Flow Meters) را ارائه می‌دهد. این راهنما به شما کمک می‌کند تا به صورت گام به گام، فلومتر مغناطیسی مورد نظر خود را از وب‌سایت Emerson.com پیدا، فیلتر و پیکربندی کنید.



مقدمه: چرا خرید از امرسون؟



امرسون با سابقه‌ای طولانی در ارائه راهکارهای نوآورانه در زمینه اتوماسیون صنعتی و ابزار دقیق، محصولات با کیفیت و قابل اعتمادی را به بازار عرضه می‌کند. فلومترهای امرسون به دلیل دقت بالا، قابلیت اطمینان و نگهداری آسان، گزینه‌ای ایده‌آل برای اندازه‌گیری جریان در صنایع مختلف از جمله آب و فاضلاب، شیمیایی، غذا و نوشیدنی، و داروسازی هستند. این راهنما به شما نشان می‌دهد که چگونه با استفاده از ابزارهای آنلاین این شرکت، به سادگی به محصول مورد نظر خود دست یابید.

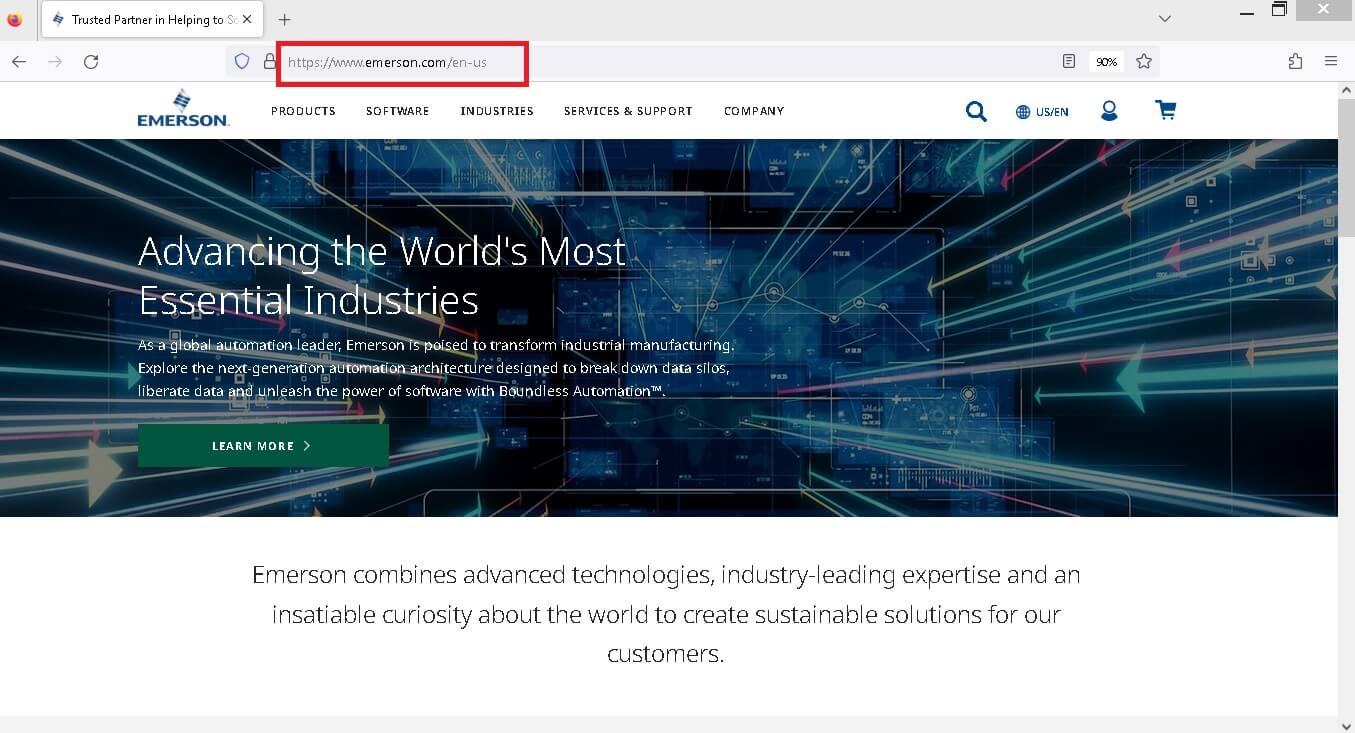

گام 1: ورود به وب‌سایت و بخش محصولات

 اولین گام برای شروع فرآیند خرید، ورود به وب‌سایت رسمی امرسون به نشانی https://www.emerson.com/en-us است. این صفحه اصلی، دروازه‌ای به دنیای محصولات و راهکارهای امرسون است.

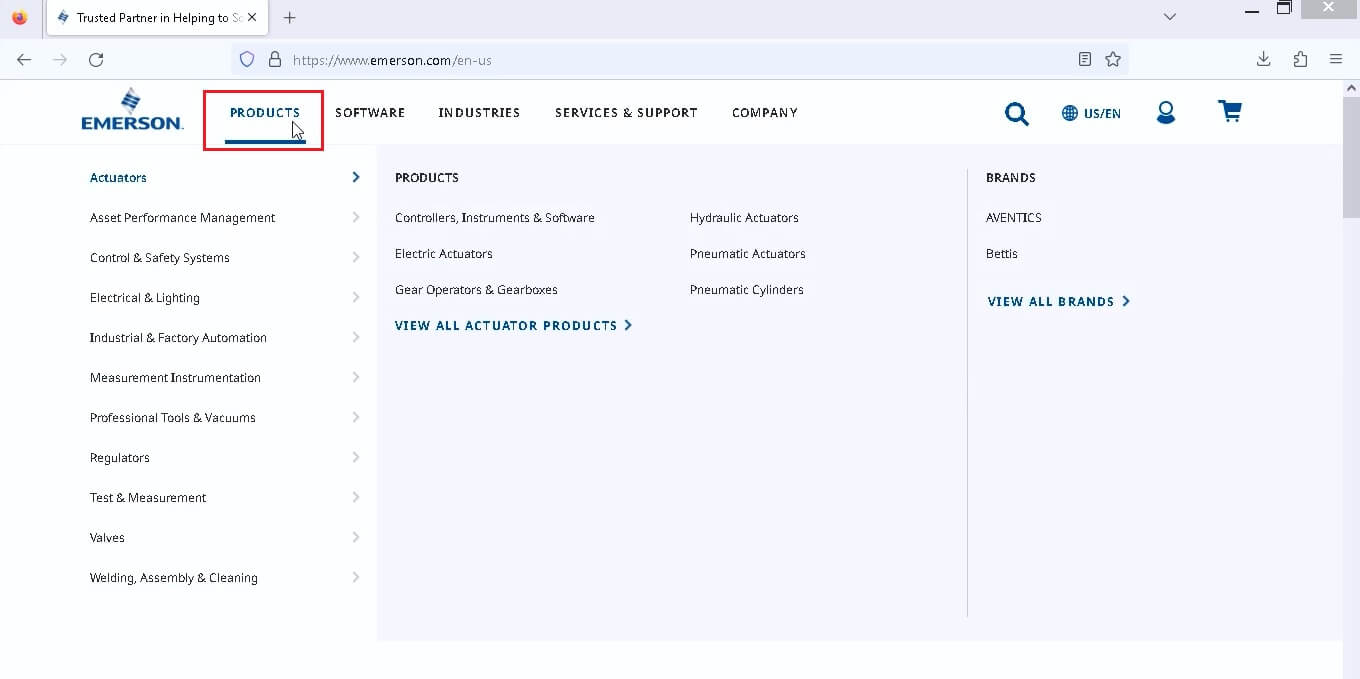

 پس از ورود به صفحه اصلی، برای دسترسی به کاتالوگ محصولات، بر روی گزینه “PRODUCTS” در نوار ناوبری بالای صفحه کلیک کنید. این عمل، یک منوی کشویی حاوی دسته‌بندی‌های مختلف محصولات را نمایش می‌دهد.

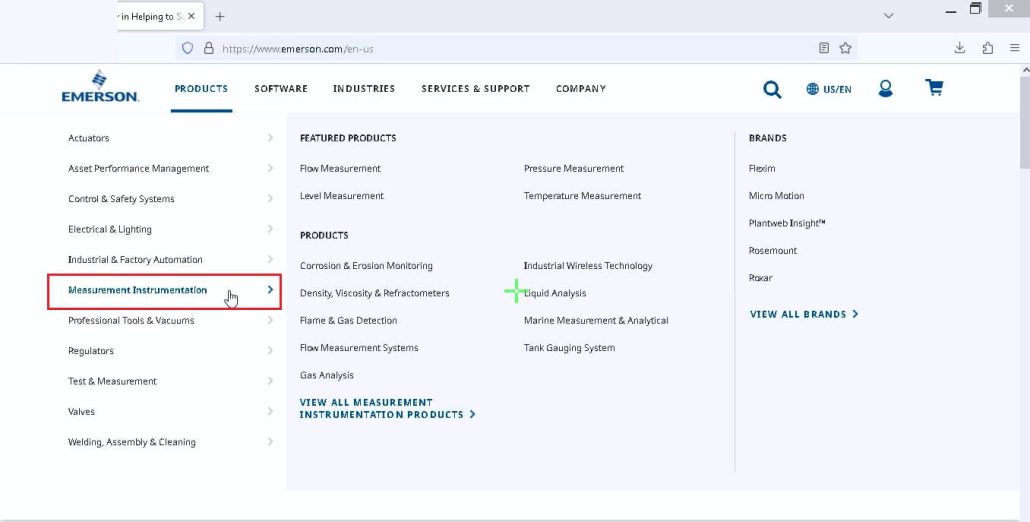

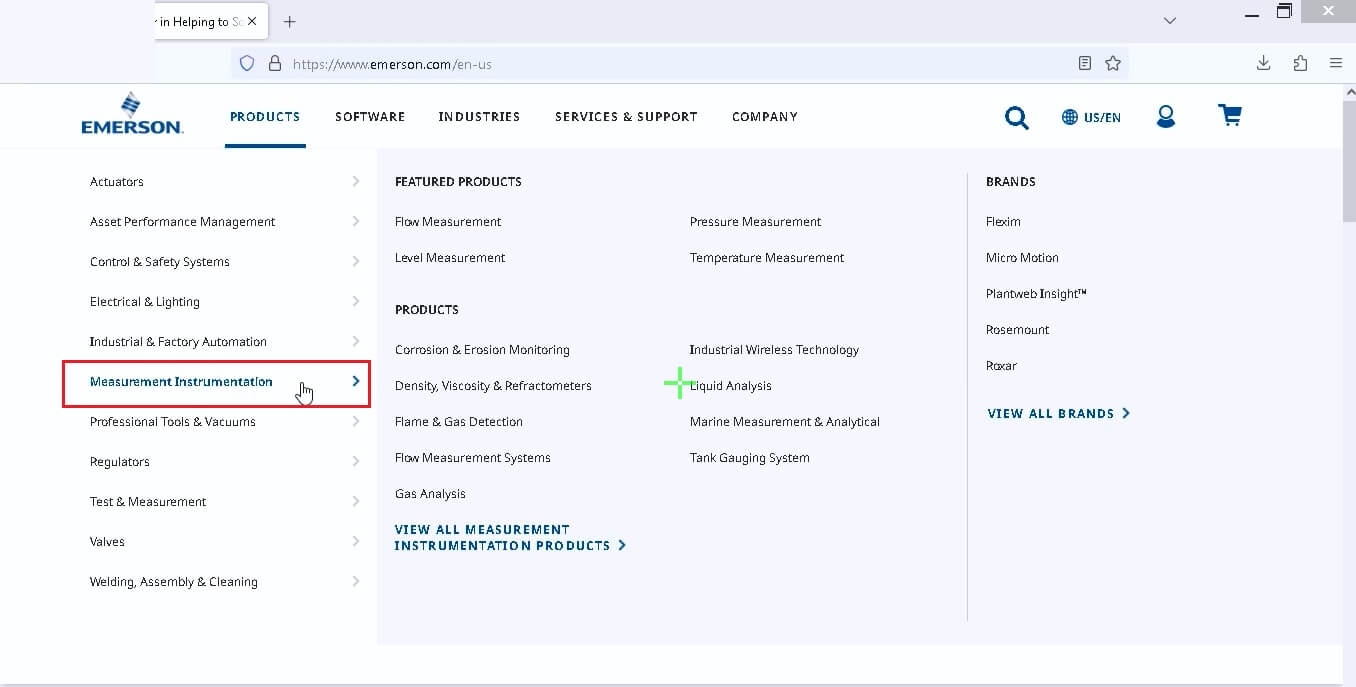

گام 2: مسیریابی به بخش ابزار دقیق اندازه‌گیری و فلومترها







 در منوی “PRODUCTS”، به دنبال دسته‌بندی “Measurement Instrumentation” (ابزار دقیق اندازه‌گیری) بگردید و روی آن کلیک کنید. این بخش شامل تمامی تجهیزات اندازه‌گیری برای پارامترهای مختلف فرآیند است.

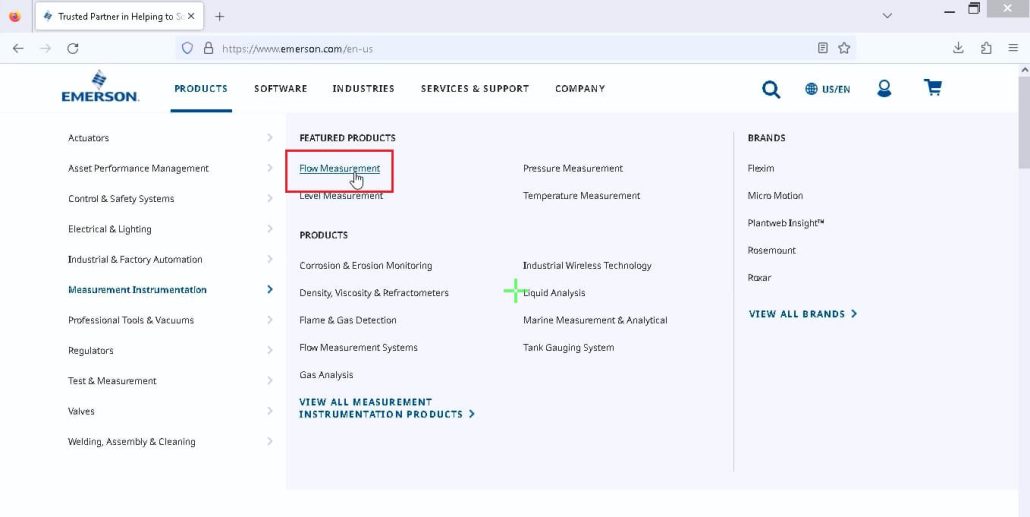

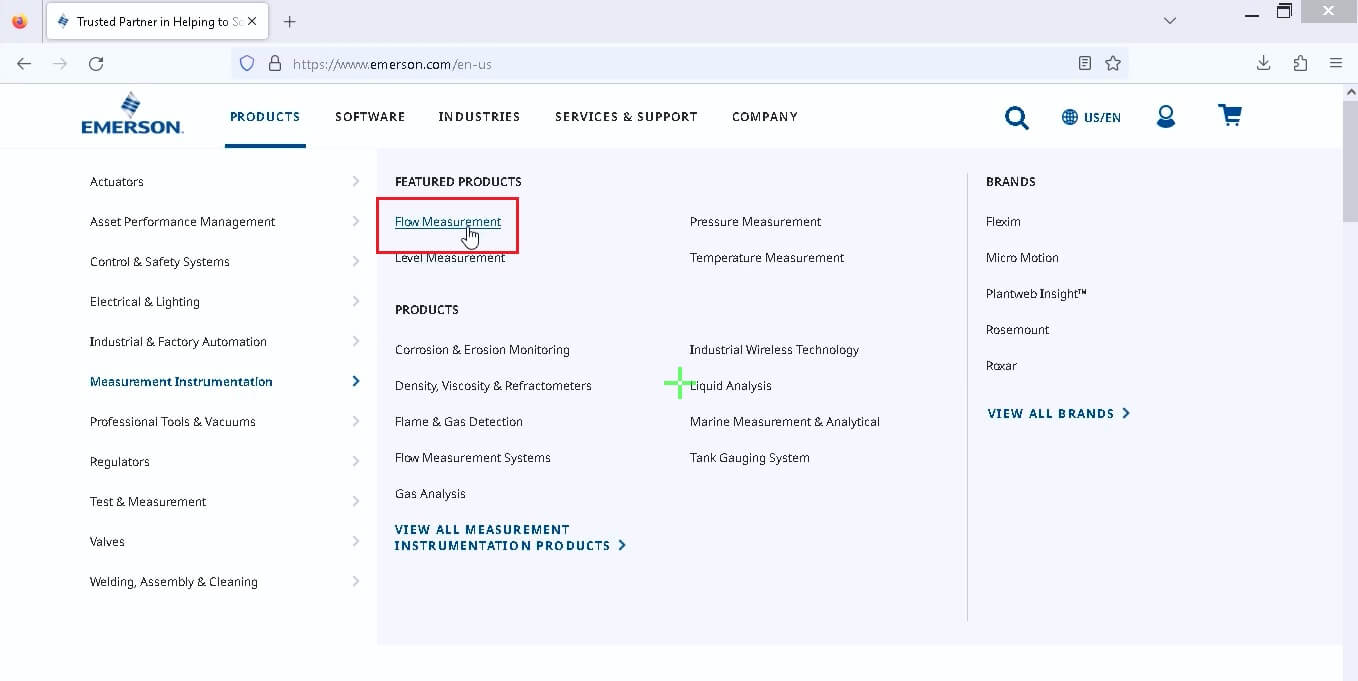

ورود به دسته بندی اندازه‌گیری جریان (Flow Measurement)

• پس از انتخاب “Measurement Instrumentation”، زیرمجموعه‌های مختلفی ظاهر می‌شوند. برای یافتن فلومترها، بر روی “Flow Measurement” (اندازه‌گیری جریان) کلیک کنید.

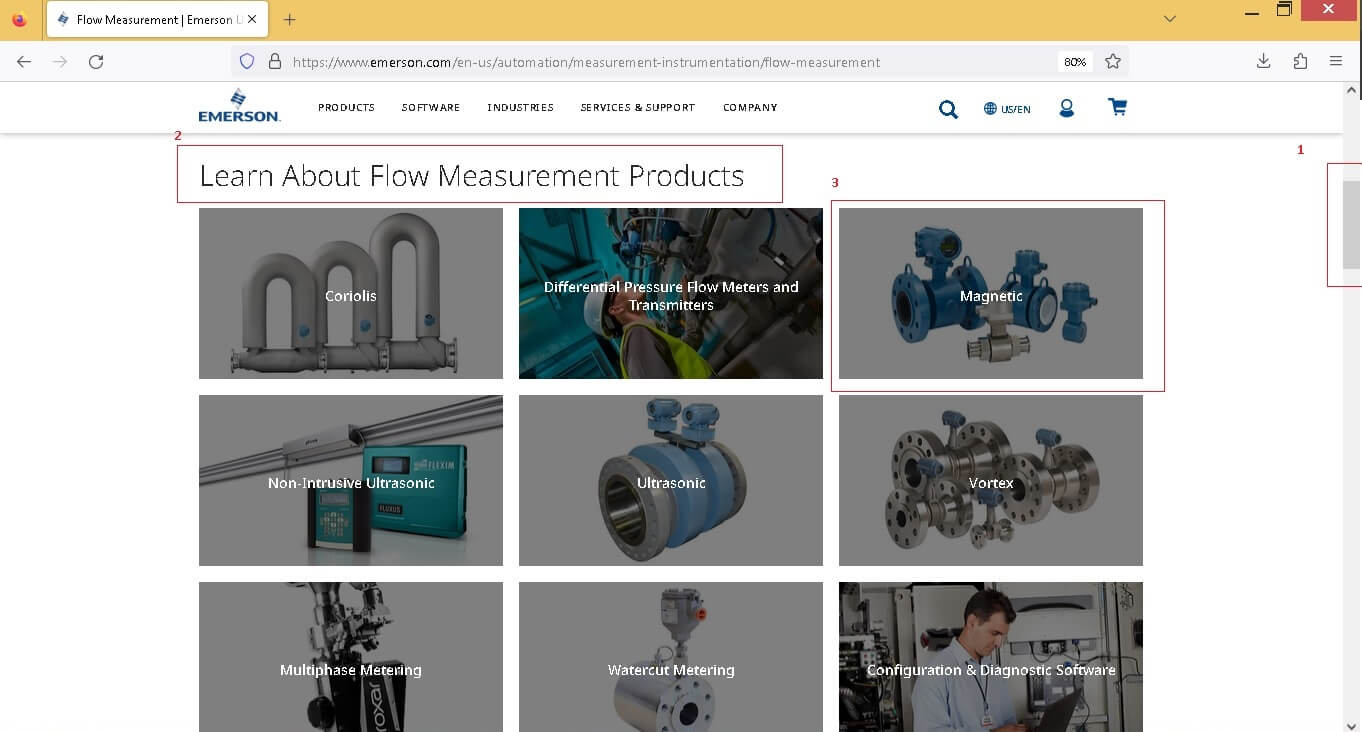

انتخاب فلومترهای مغناطیسی (Magnetic Flow Meters)

• در صفحه “Learn About Flow Measurement Products”، انواع مختلف تکنولوژی‌های اندازه‌گیری جریان مانند کوریولیس، اولتراسونیک، ورتکس و مغناطیسی نمایش داده می‌شوند. ما برای نمونه و یافتن فلومتر مورد نظر، بر روی تصویر یا لینک مربوط به “Magnetic” (مغناطیسی) کلیک میکنیم.



.

گام ۳: فیلتر کردن محصولات برای یافتن فلومتر مغناطیسی مناسب

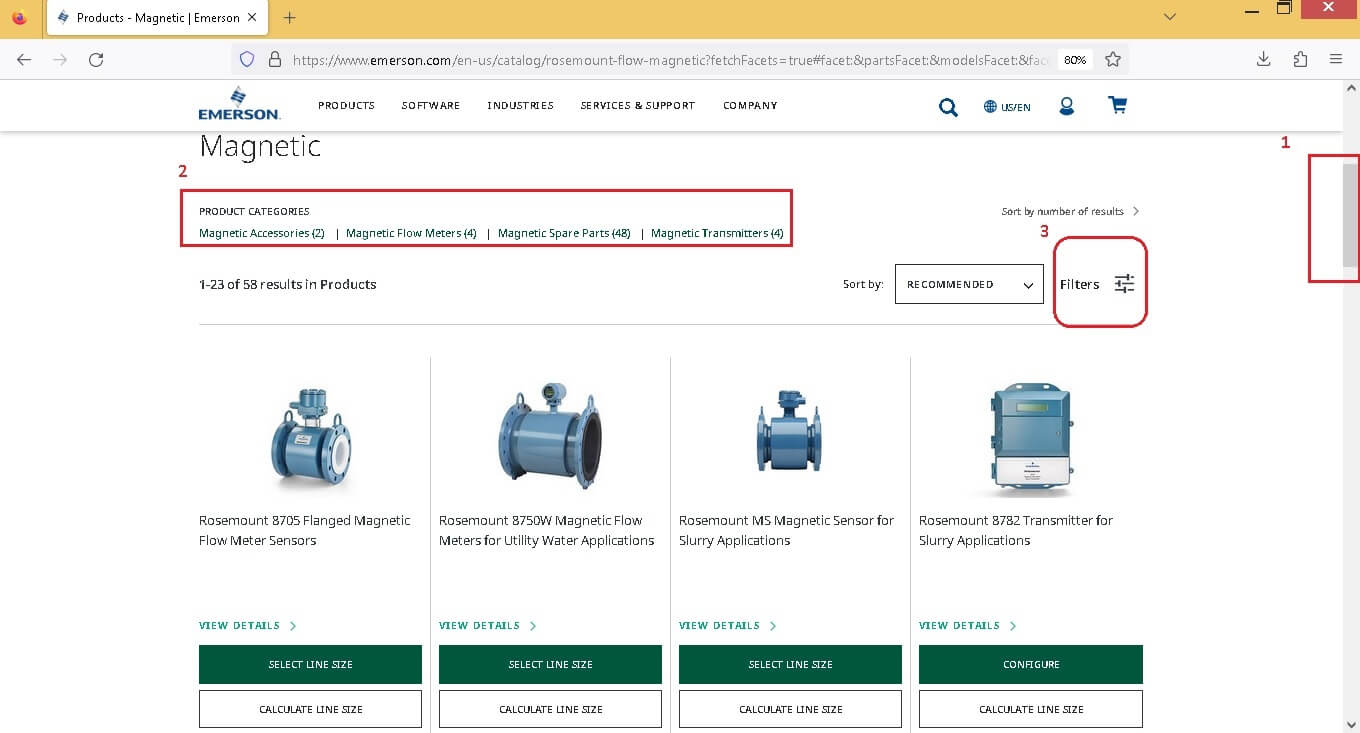

 دسترسی به گزینه‌های فیلتر

• پس از ورود به صفحه فلومترهای مغناطیسی، لیستی از محصولات مرتبط نمایش داده می‌شود. در این صفحه، می‌توانید دسته‌ بندی‌های مختلف محصولات مغناطیسی را مشاهده کنید. برای محدود کردن نتایج و یافتن دقیقاً آنچه نیاز دارید، بر روی دکمه “Filters” (فیلترها) کلیک کنید.

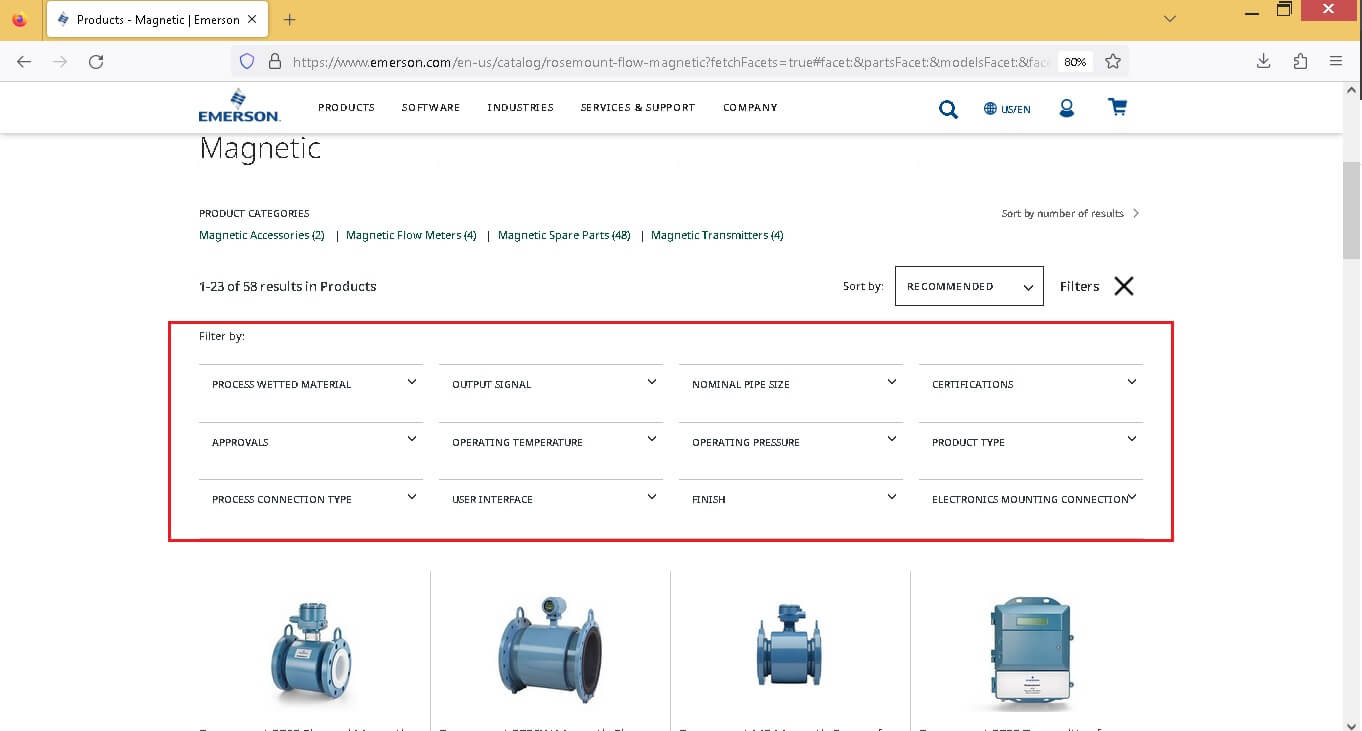

نمایش ردیف فیلترهای محصول

با کلیک بر روی “Filters”، تمامی گزینه‌های فیلتر به صورت یک ردیف در بالای لیست محصولات نمایان می‌شوند. این فیلترها شامل مواردی مانند

• “PROCESS WETTED MATERIAL” (جنس مواد در تماس با سیال)،
• “OUTPUT SIGNAL” (سیگنال خروجی)
•  “NOMINAL PIPE SIZE” (اندازه نامی لوله)

هستند که به شما امکان می‌دهند نتایج را بر اساس مشخصات فنی مورد نیاز خود فیلتر کنید.

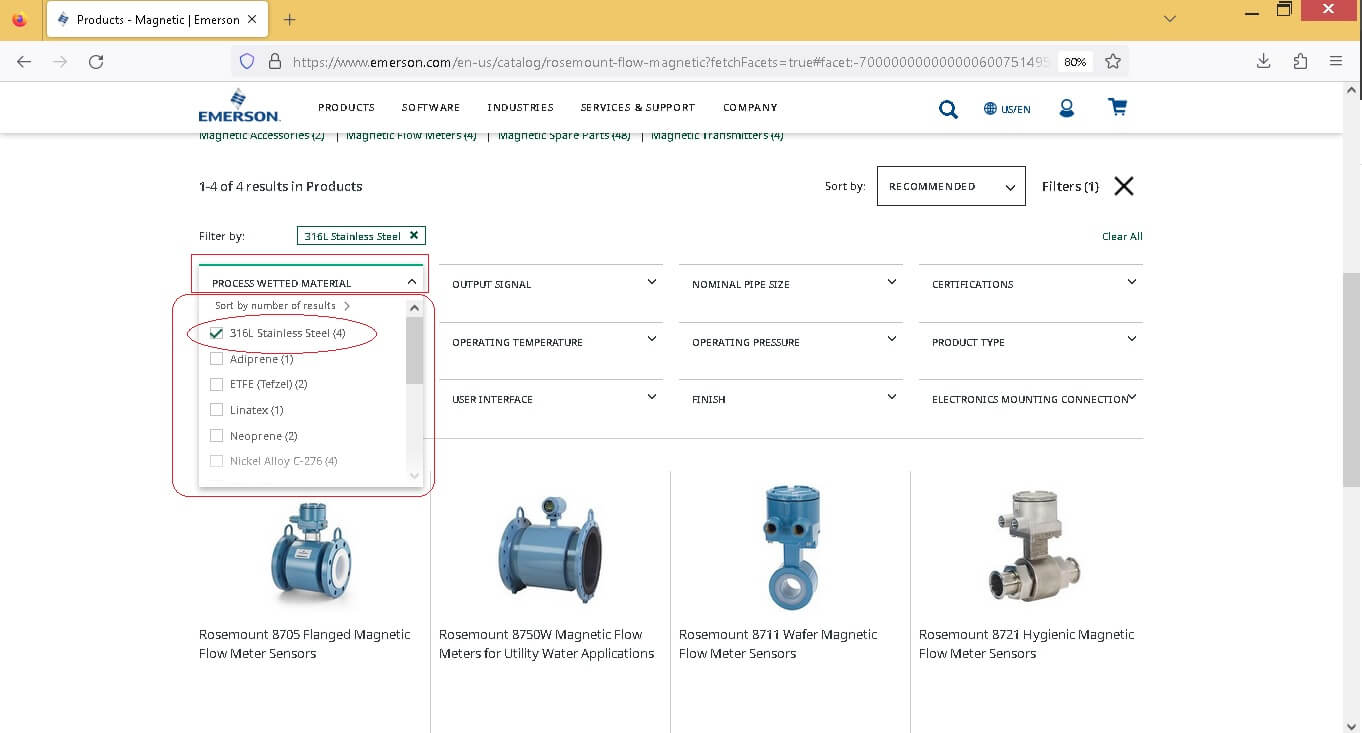

انتخاب جنس مواد در تماس با سیال (Process Wetted Material)

•  برای انتخاب جنس بدنه یا لاینر که با سیال فرآیند در تماس است، بر روی فیلتر “PROCESS WETTED MATERIAL” کلیک کنید. در این مثال، “316L Stainless Steel” (فولاد ضد زنگ ۳۱۶L) انتخاب شده است. این آلیاژ به دلیل مقاومت بالا در برابر خوردگی در بسیاری از سیالات صنعتی، یک انتخاب رایج و مطمئن است. (عدد داخل پرانتز نشان‌ دهنده تعداد محصولاتی است که با این فیلتر مطابقت دارند).





انتخاب نوع سیگنال خروجی (Output Signal)

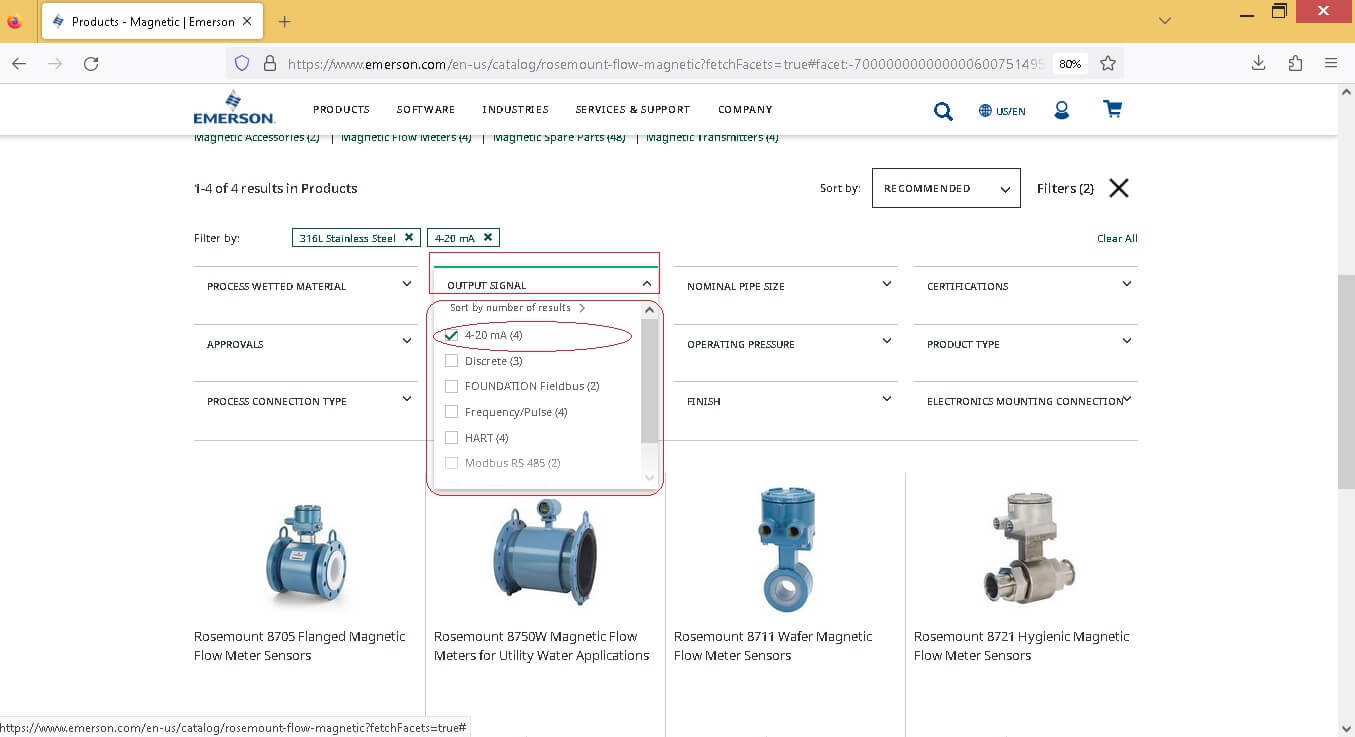

• برای فیلتر کردن بر اساس نوع سیگنال خروجی فلومتر، بر روی “OUTPUT SIGNAL” کلیک کنید. در این مورد، “4-20 mA” (۴ تا ۲۰ میلی آمپر) انتخاب شده است. این سیگنال یک استاندارد صنعتی پرکاربرد برای انتقال داده‌های آنالوگ است که مقاومت خوبی در برابر نویز داشته و امکان نظارت پیوسته بر فرآیند را فراهم می‌کند.

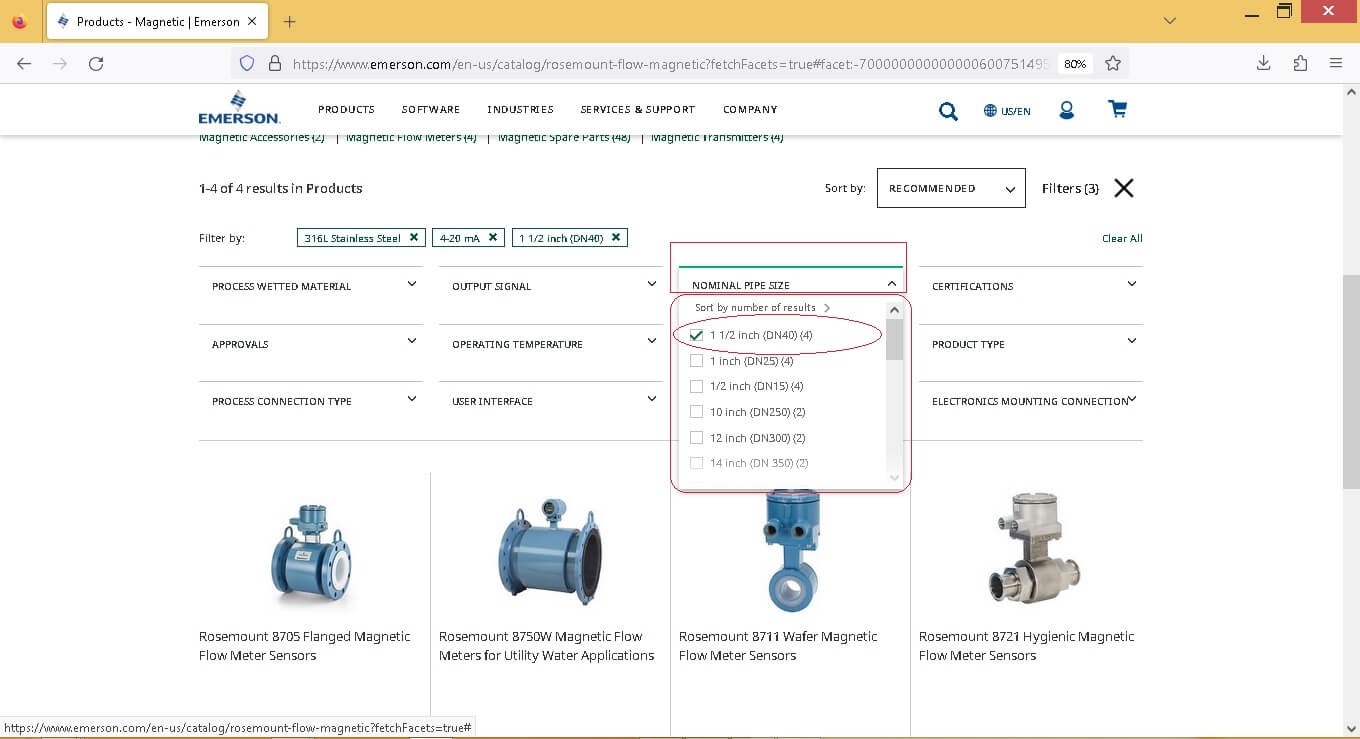

 انتخاب اندازه نامی لوله (Nominal Pipe Size)

•  اندازه خط لوله یا قطر نامی، یکی از مهمترین پارامترها در انتخاب فلومتر است. با کلیک بر روی “NOMINAL PIPE SIZE”، می‌توانید اندازه مورد نظر خود را انتخاب کنید. در این مثال، “1 1/2 inch (DN40)” (یک و نیم اینچ یا ۴۰ میلی متر) انتخاب شده است.

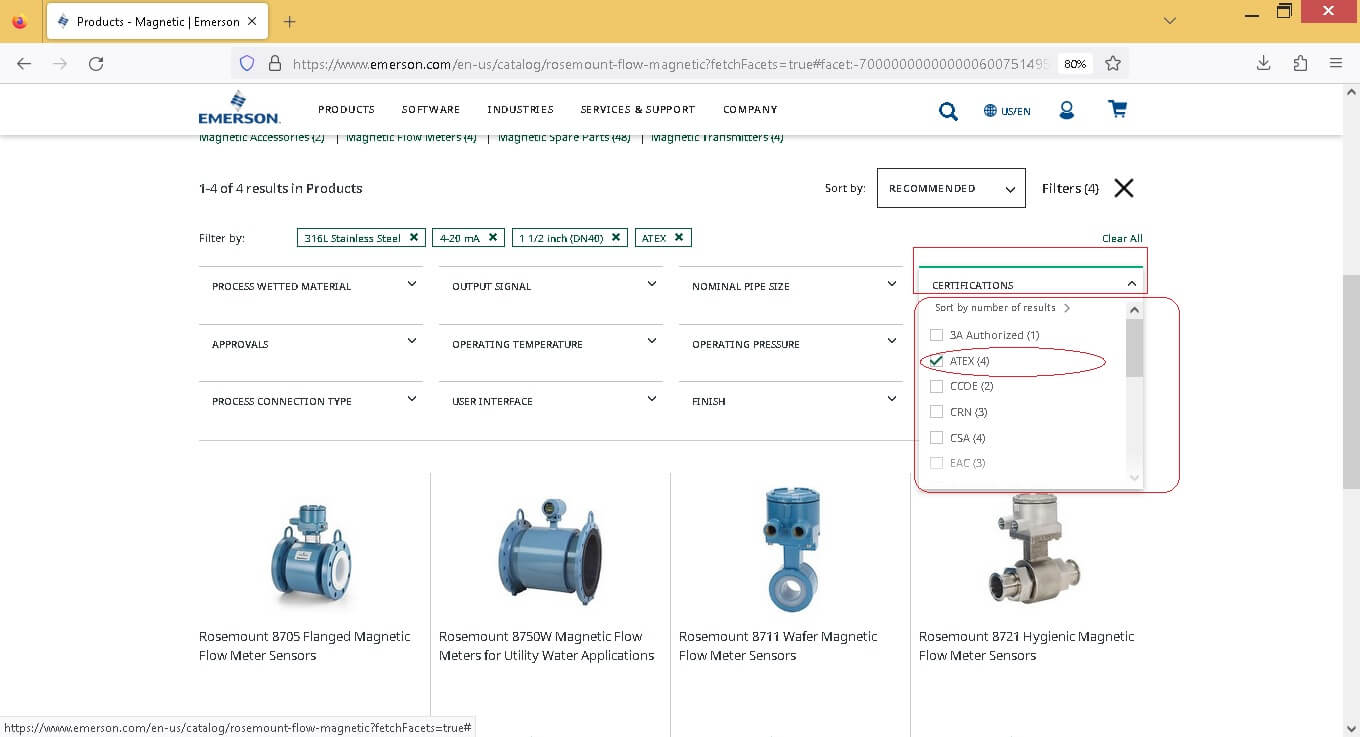

انتخاب گواهینامه‌ها (Certifications)

•  گواهینامه‌ها برای اطمینان از مطابقت محصول با استانداردهای ایمنی و کیفیت در محیط‌های خاص حیاتی هستند. با کلیک بر روی “CERTIFICATIONS”، می‌توانید گواهینامه‌های مورد نیاز را انتخاب کنید. در این مثال، “ATEX” انتخاب شده است. گواهینامه ATEX برای تجهیزات مورد استفاده در محیط‌ های مستعد انفجار در اتحادیه اروپا الزامی است و نشان دهنده ایمنی دستگاه در چنین شرایطی است.

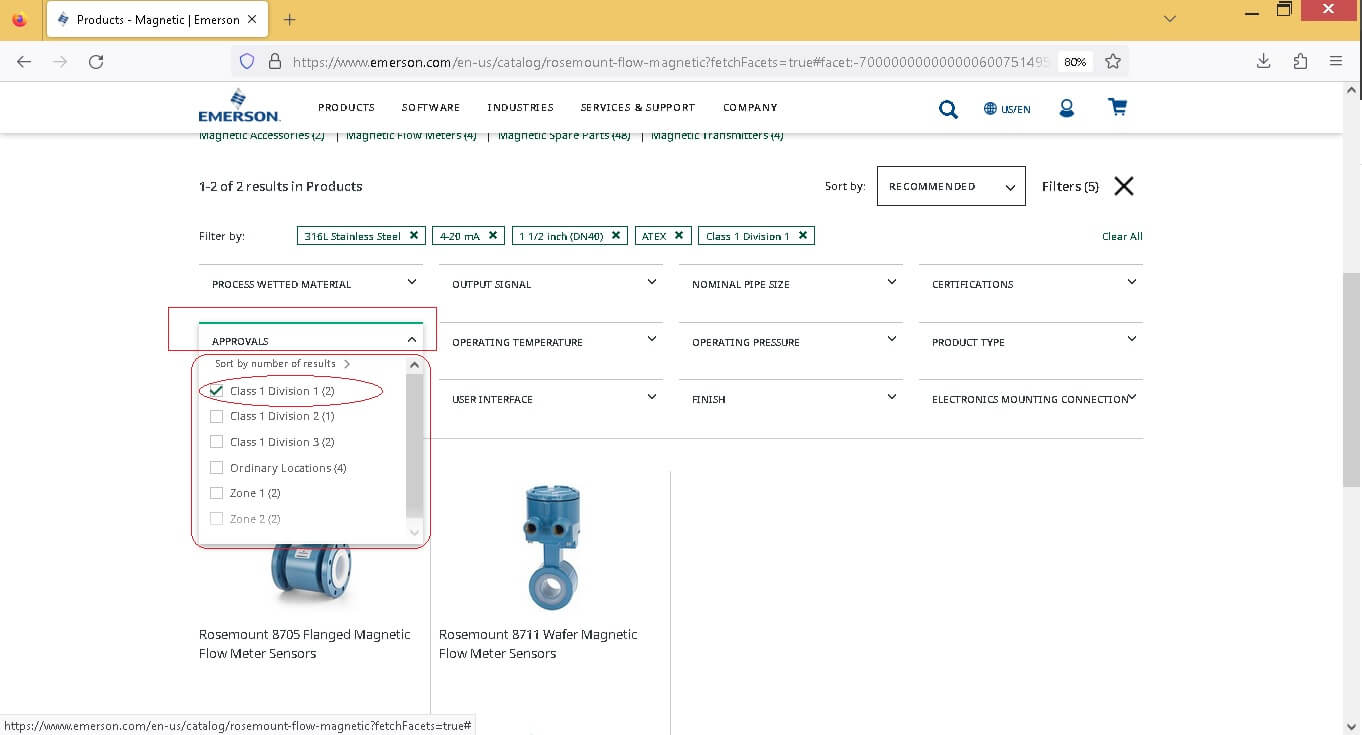

 انتخاب تاییدیه‌ها (Approvals)

•  “APPROVALS” (تاییدیه ها) نیز مانند گواهینامه‌ ها، مطابقت با استاندارد های خاص را تضمین می‌کنند. در این مثال، “Class 1 Division 1” انتخاب شده است. این تاییدیه مربوط به مناطق خطرناک (Hazardous Locations) در آمریکای شمالی است که نشان‌دهنده مناسب بودن تجهیزات برای استفاده در محیط‌ هایی است که در شرایط عادی، گازها یا بخارات قابل اشتعال در غلظت‌های خطرناک وجود دارند.

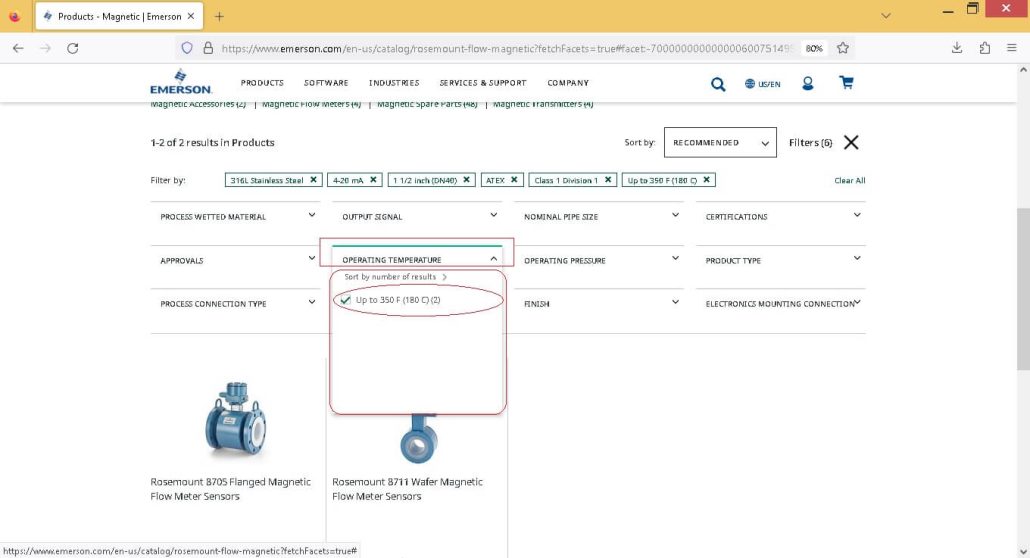

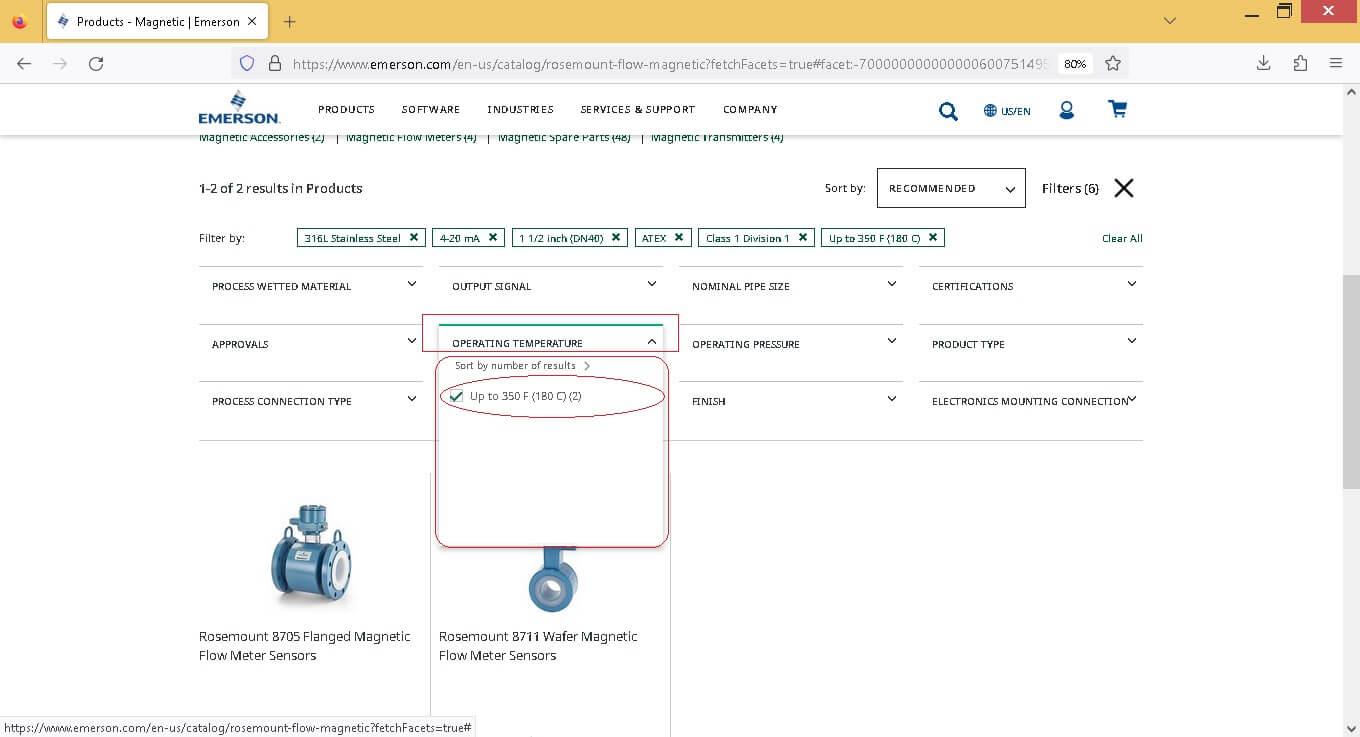

انتخاب محدوده دمای عملکرد (Operating Temperature)

•  محدوده دمای عملکرد یکی از فاکتورهای کلیدی برای اطمینان از عملکرد صحیح دستگاه در شرایط فرآیند است. در این مثال، “Up to 350 °F (180 °C)” (تا ۱۸۰ درجه سانتی‌گراد) انتخاب شده است. این فیلتر، فلومترهایی را نشان می‌دهد که قادر به کار در دماهای بالا تا ۱۸۰ درجه سانتی‌گراد هستند.









انتخاب محدوده فشار عملکرد (Operating Pressure)

• محدوده فشار عملکرد نیز برای سازگاری فلومتر با شرایط فرآیند ضروری است. در این مثال، “Up to 8170 psig” انتخاب شده است. (psig: Pounds per Square Inch Gauge) این فیلتر نشان می‌دهد که محصول انتخابی قابلیت کار تا فشار ۸۱۷۰ psig را دارد که برای کاربردهای با فشار بالا مناسب است.

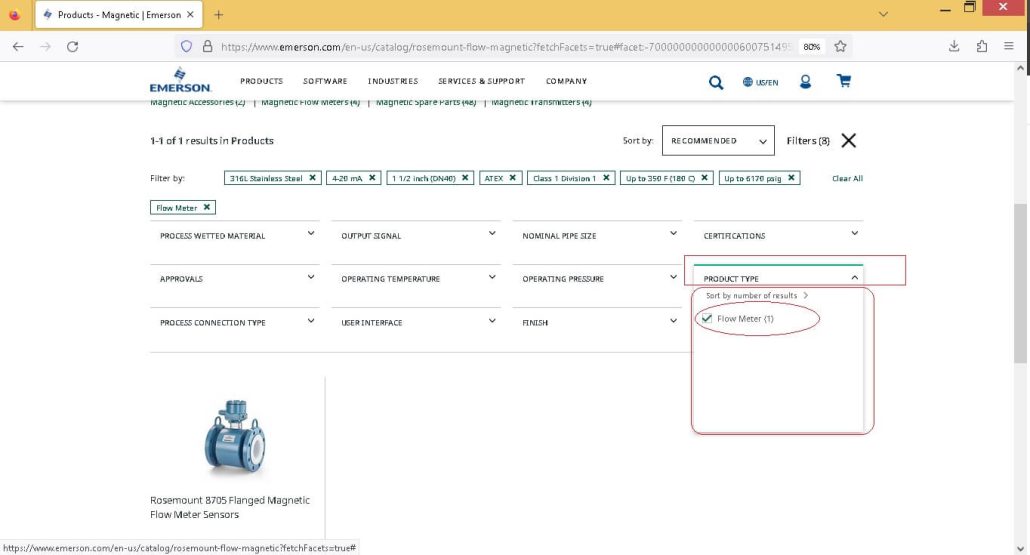

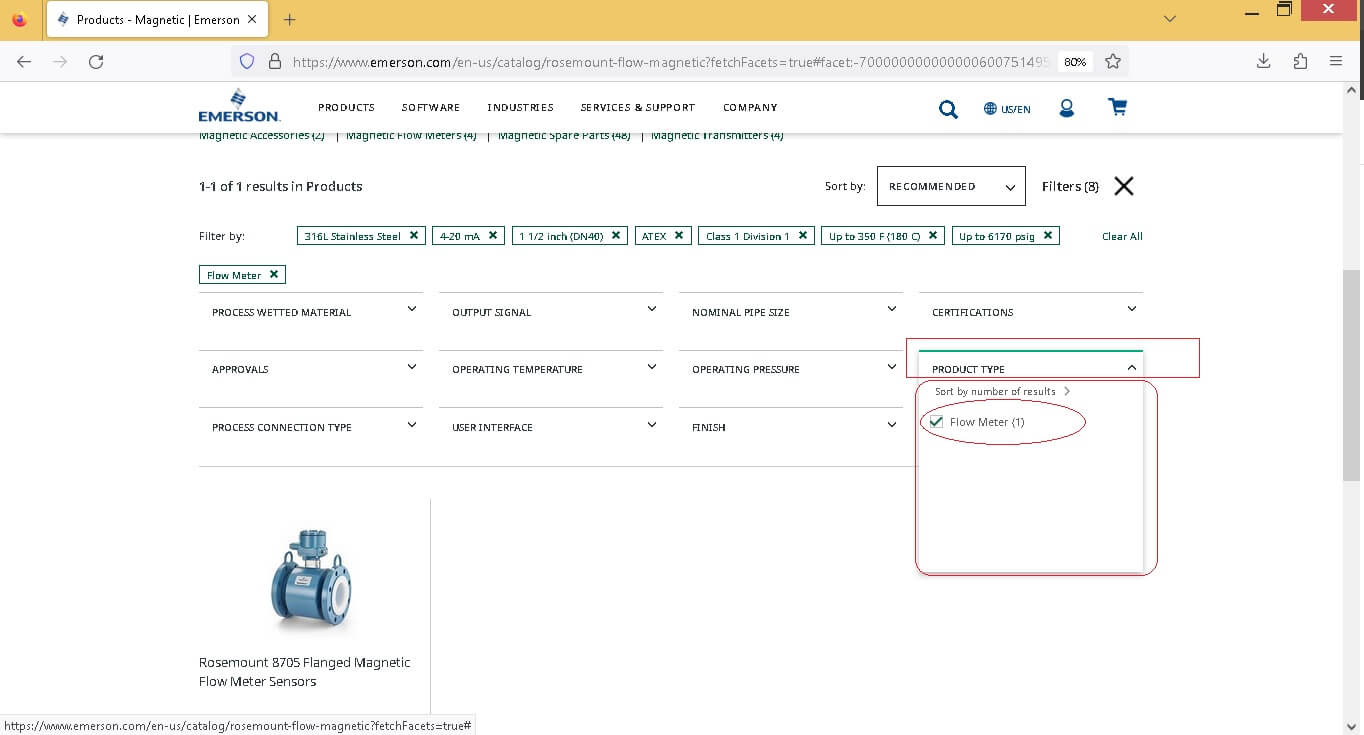

انتخاب نوع محصول (Product Type)

• در فیلتر “PRODUCT TYPE”، می‌توانید نوع دقیق محصول را مشخص کنید. در این مثال، “Flow Meter” (فلومتر) انتخاب شده است که نتایج را به فلومترهای کامل محدود می‌کند و از نمایش قطعات یدکی یا لوازم جانبی جلوگیری می‌نماید.

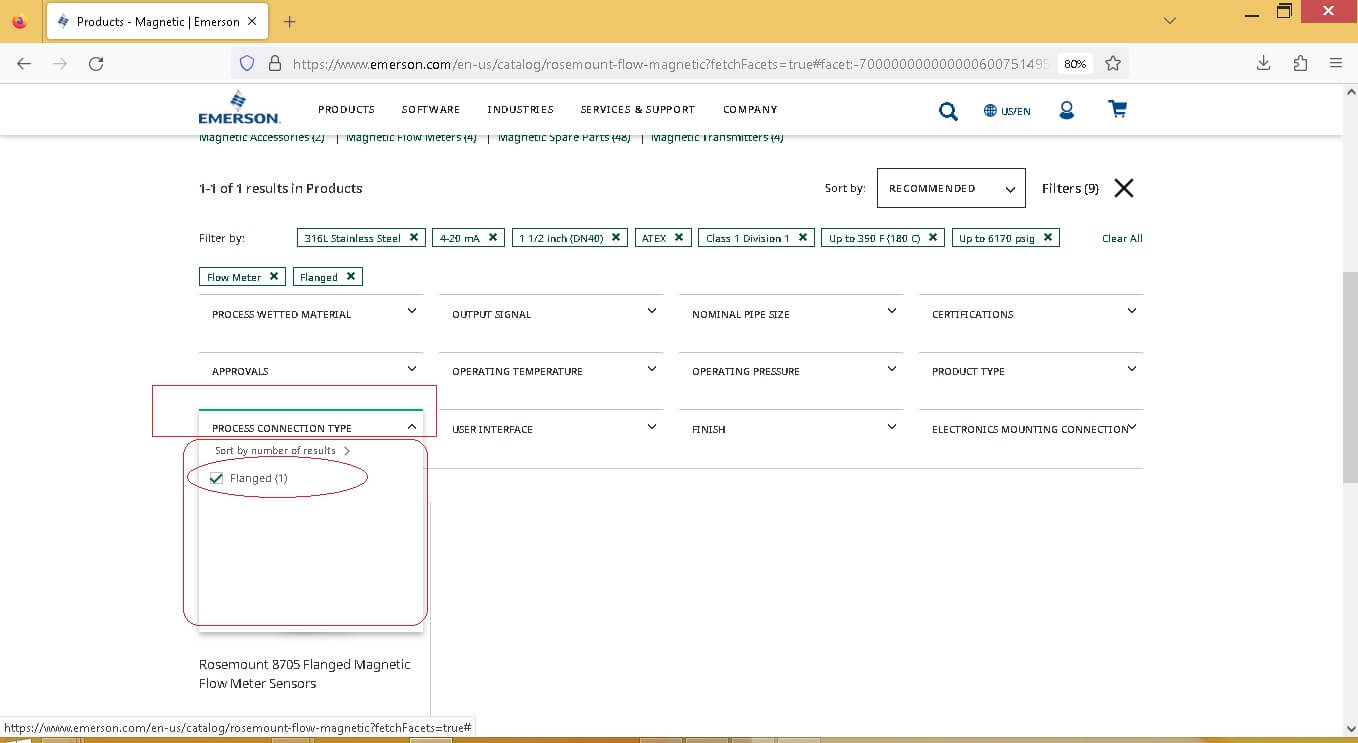

انتخاب نوع اتصال به فرآیند (Process Connection Type)

• نوع اتصال به فرآیند برای نصب صحیح فلومتر در خط لوله بسیار مهم است. با کلیک بر روی “PROCESS CONNECTION TYPE”، گزینه‌های مختلفی نمایش داده می‌شود. در این مثال، “Flanged” (فلنجی) انتخاب شده است. اتصالات فلنجی به دلیل استحکام و آب‌بندی مطمئن، در بسیاری از کاربردهای صنعتی رایج هستند.

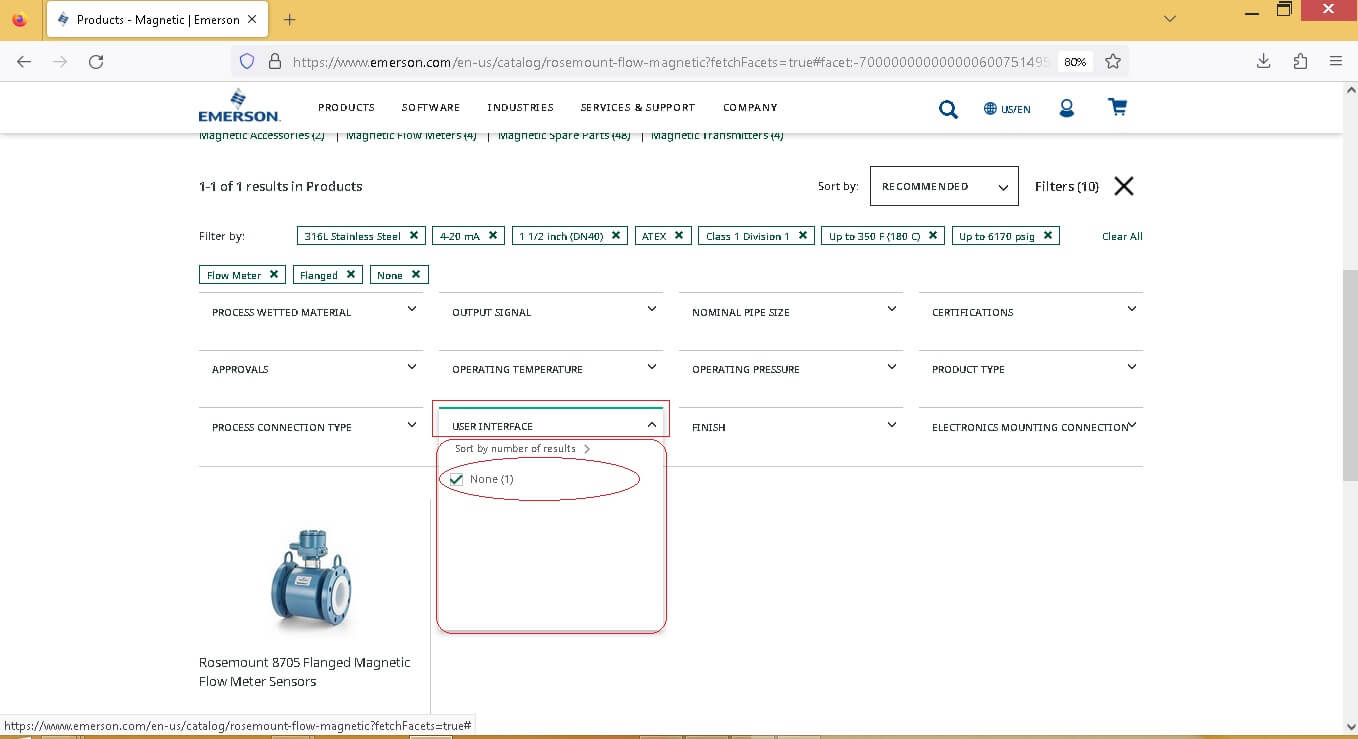

انتخاب رابط کاربری (User Interface)

•  فیلتر “USER INTERFACE” به نوع رابط کاربری فلومتر اشاره دارد. در این مثال، “None” (ندارد) انتخاب شده است.
• این انتخاب ممکن است به این معنی باشد که دستگاه دارای رابط کاربری داخلی خاصی نیست و تنظیمات از طریق یک ترانسمیتر یا سیستم کنترل خارجی (مانند DCS یا PLC) انجام می‌شود.

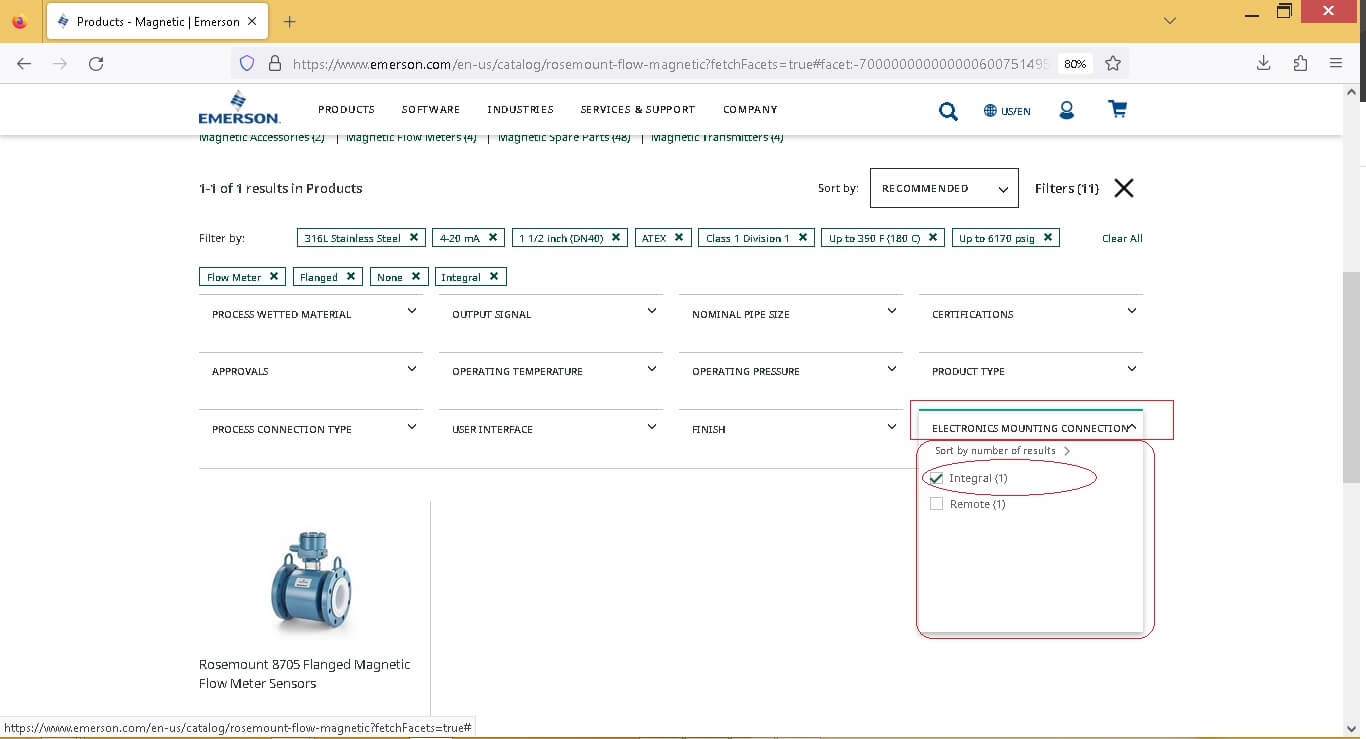

 انتخاب نوع اتصال نصب الکترونیک (Electronics Mounting Connection)

•  این فیلتر به نحوه اتصال بخش الکترونیکی (ترانسمیتر) به سنسور فلومتر مربوط می‌شود.
• در این مثال، “Integral” (یکپارچه) انتخاب شده است. اتصال “Integral” به معنای یکپارچه بودن ترانسمیتر و سنسور در یک واحد است که نصب را ساده‌تر می‌کند.
• در مقابل، حالت “Remote” به معنای نصب جداگانه ترانسمیتر و سنسور است که برای دسترسی آسان‌تر یا محیط‌های با شرایط سخت (دما یا لرزش بالا) مناسب است.







گام ۴: استفاده از ابزار سایزینگ و انتخاب دقیق محصولات امرسون

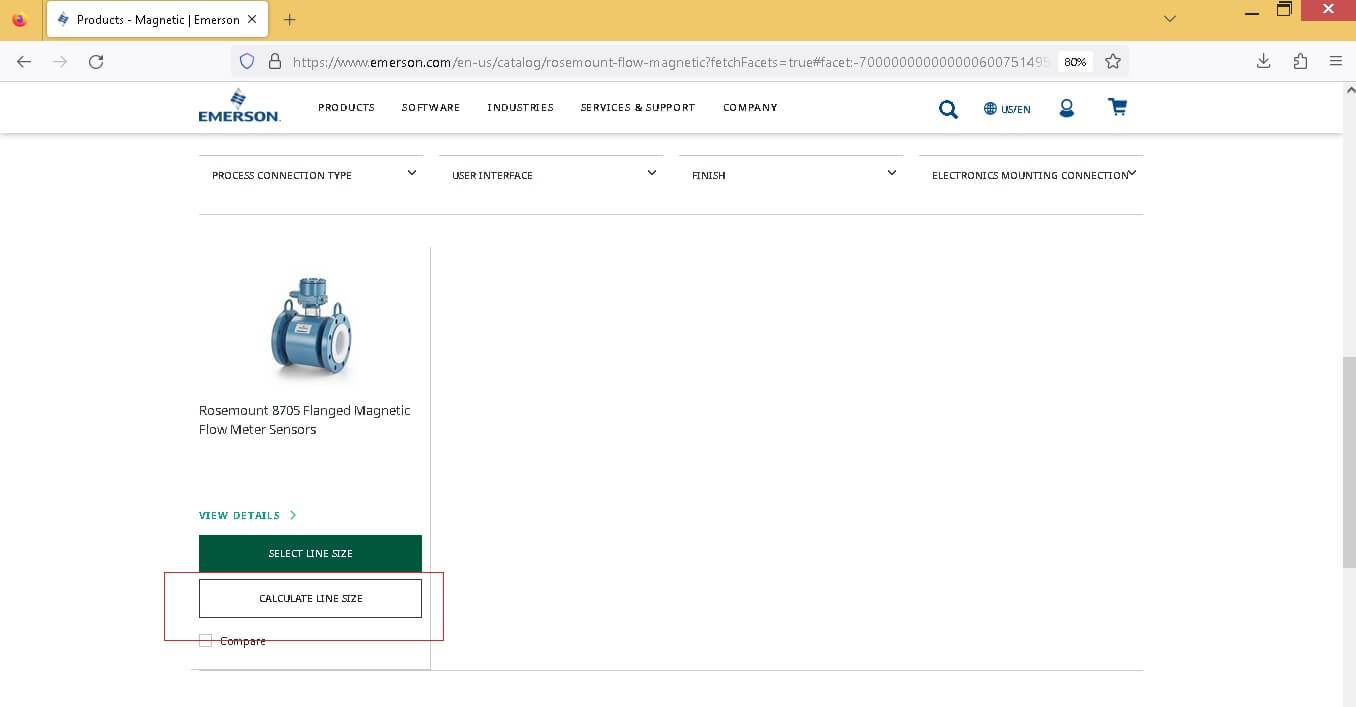

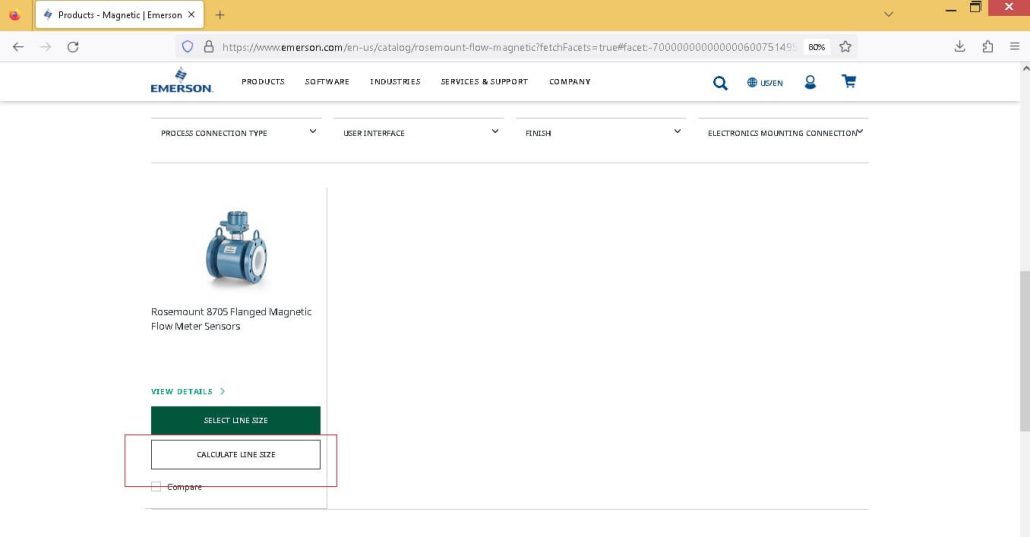

 گزینه محاسبه اندازه خط (Calculate Line Size)

•  پس از اعمال فیلترهای لازم و یافتن محصول مناسب (در این مورد “Rosemount 8705 Flanged Magnetic Flow Meter Sensors”)،
• گزینه “CALCULATE LINE SIZE” (محاسبه اندازه خط) در دسترس قرار می‌گیرد.
• این ابزار قدرتمند به شما کمک می‌کند تا با وارد کردن پارامترهای دقیق فرآیند، اندازه مناسب فلومتر را به صورت بهینه تعیین کنید.

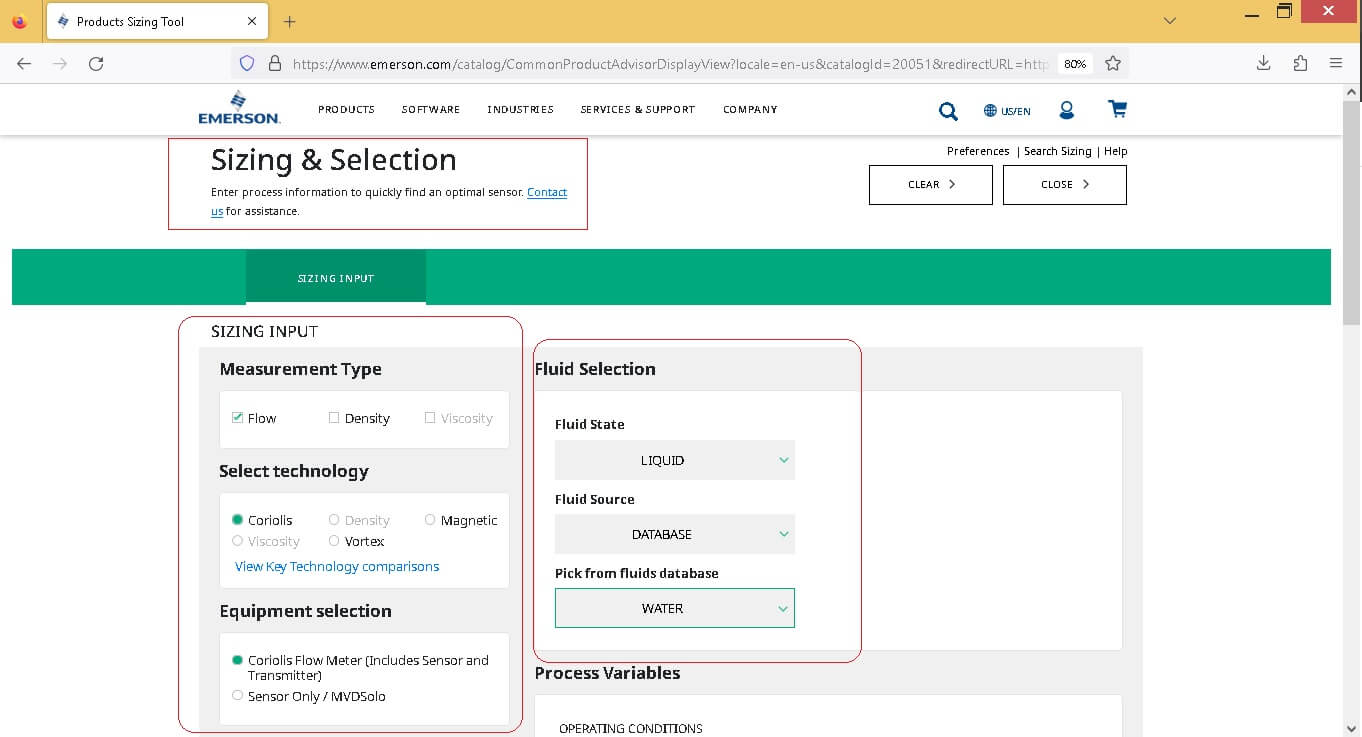

ورود اطلاعات سایزینگ: نوع اندازه‌گیری و انتخاب سیال

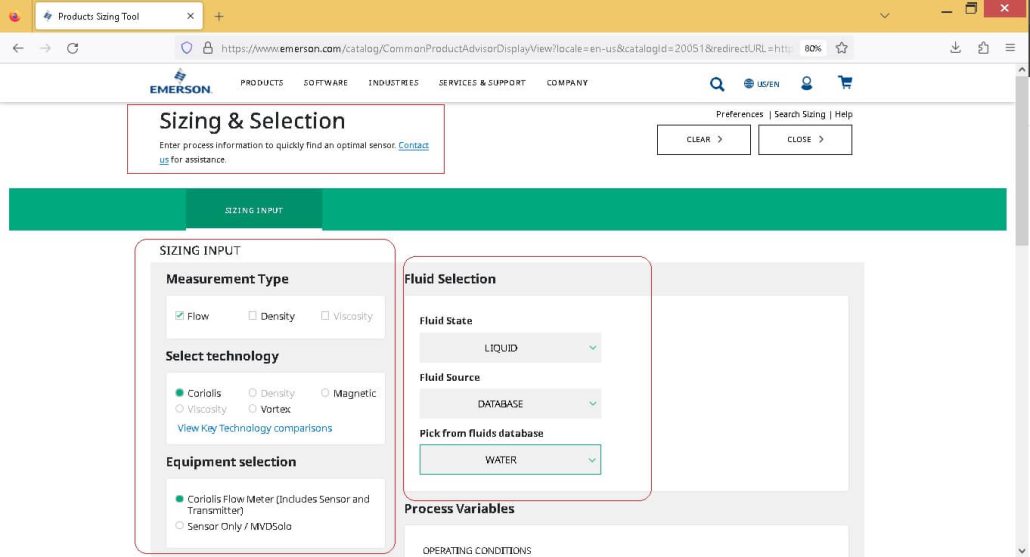

•  با کلیک بر روی “CALCULATE LINE SIZE”، به صفحه ابزار سایزینگ و انتخاب (Sizing & Selection) منتقل می‌شوید.
• در بخش “Measurement Type” (نوع اندازه‌گیری)، “Flow” (جریان)
• و در “Select technology” گزینه “Magnetic” (مغناطیسی) به صورت پیش‌فرض یا با انتخاب شما مشخص می‌شود.
• در بخش “Fluid Selection” (انتخاب سیال)، “Liquid” (مایع) برای “Fluid State” و “DATABASE” برای “Fluid Source” انتخاب شده و “WATER” (آب) از پایگاه داده سیالات انتخاب گردیده است. این گزینه‌ها، ابزار را برای سیالات مایع و خصوصاً آب کالیبره می‌کنند.

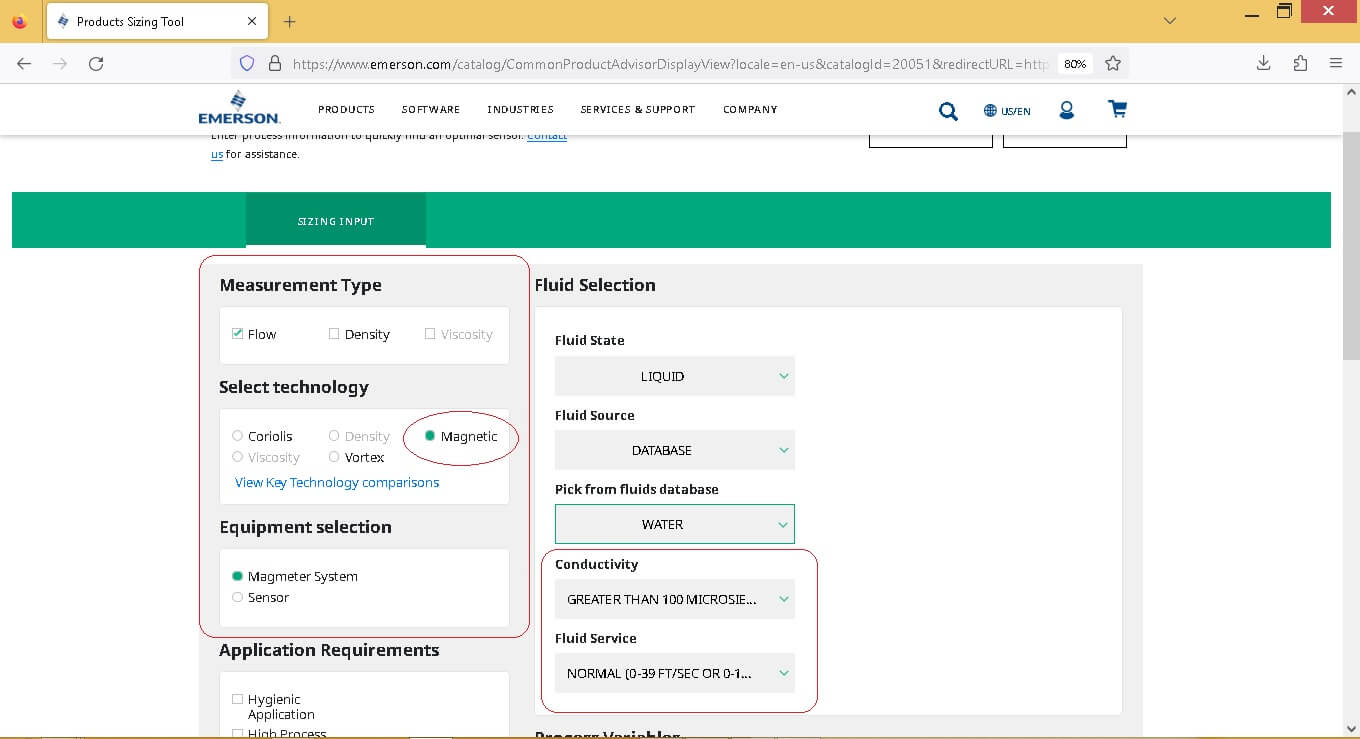

انتخاب تجهیزات و بررسی هدایت الکتریکی سیال

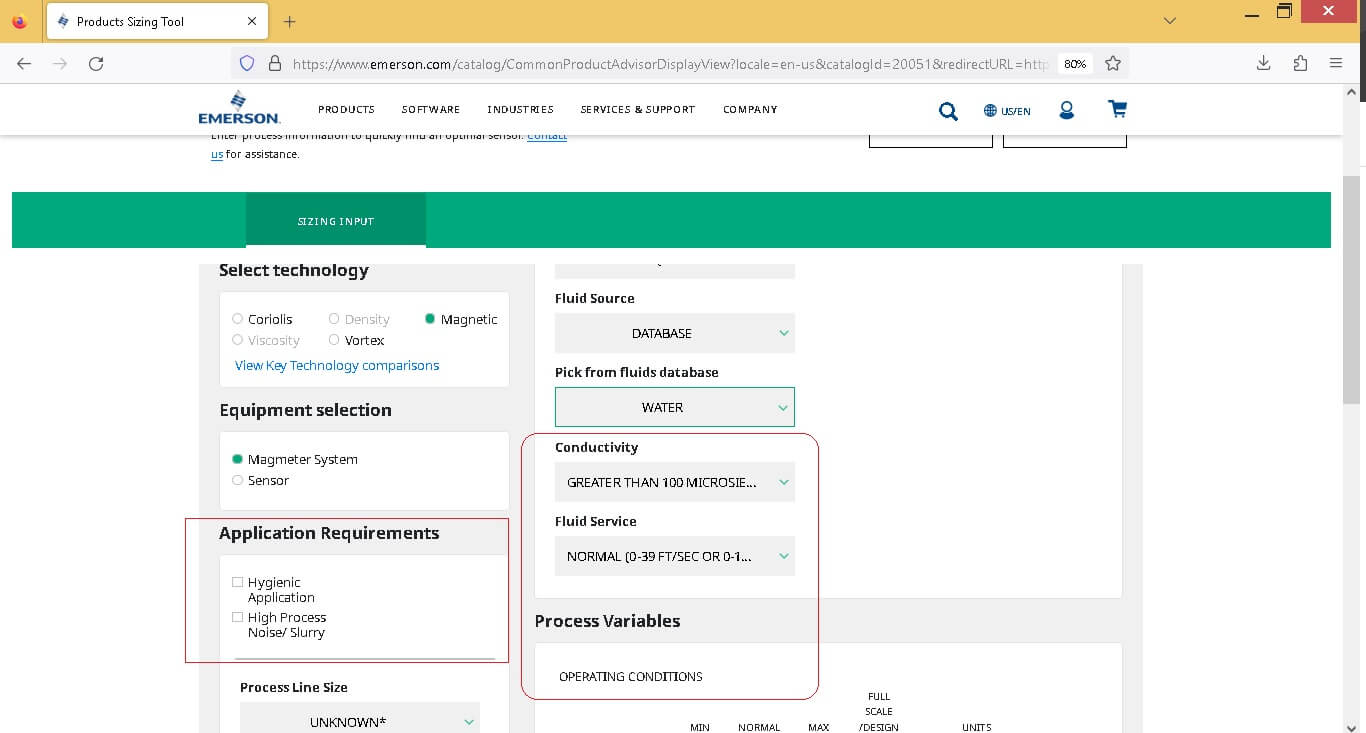

در این صفحه در قسمت “Equipment selection” گزینه ، “Magmeter System” انتخاب شده  و گزینه “Sensor” وجود دارد.

در بخش “Application Requirements” (نیازهای کاربرد) می‌توانید نیازهای خاص برنامه مانند

“Hygienic Application” (کاربرد بهداشتی) یا “High Process Noise/Slurry” (نویز فرآیند بالا/دوغاب) را انتخاب کنید.

در بخش “Conductivity” (هدایت الکتریکی)، “GREATER THAN 100 MICROSIEMENS” (بیشتر از ۱۰۰ میکروزیمنس) انتخاب شده است.

این انتخاب تضمین می‌کند که فلومتر برای سیالات رسانا مناسب است، زیرا فلومترهای مغناطیسی برای عملکرد صحیح، نیاز به سیالی با حداقل هدایت الکتریکی مشخصی دارند.

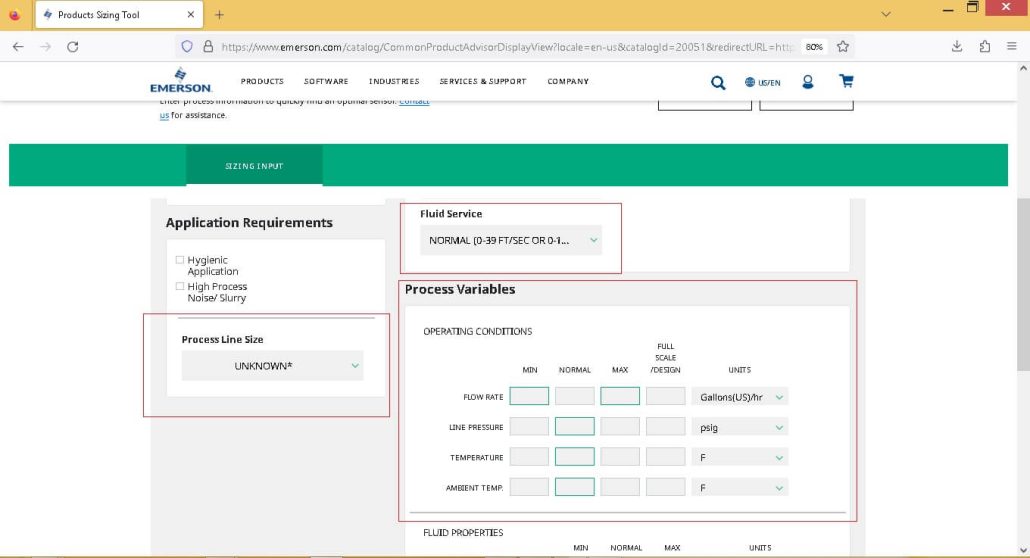

تعیین نوع سرویس سیال و متغیرهای فرآیند

•  در بخش “Fluid Service” (نوع سرویس سیال)، “NORMAL (0-39 FT/SEC OR 0-1…)” انتخاب شده است. این گزینه به محدوده سرعت جریان سیال در شرایط عادی اشاره دارد.
• در بخش حیاتی “Process Variables” (متغیرهای فرآیند)، که شامل “OPERATING CONDITIONS” (شرایط عملکردی) است، اطلاعات مهمی مانند دبی (Flow Rate)، فشار خط (Line Pressure)، دما (Temperature) و دمای محیط (Ambient Temp) وارد می‌شوند. دقت در وارد کردن این اطلاعات برای محاسبه دقیق اندازه فلومتر بسیار ضروری است. در تصویر بعدی این گزینه ها رو مشاهده میکنید







 ورود مقادیر متغیرهای فرآیند و واحدهای اندازه‌گیری

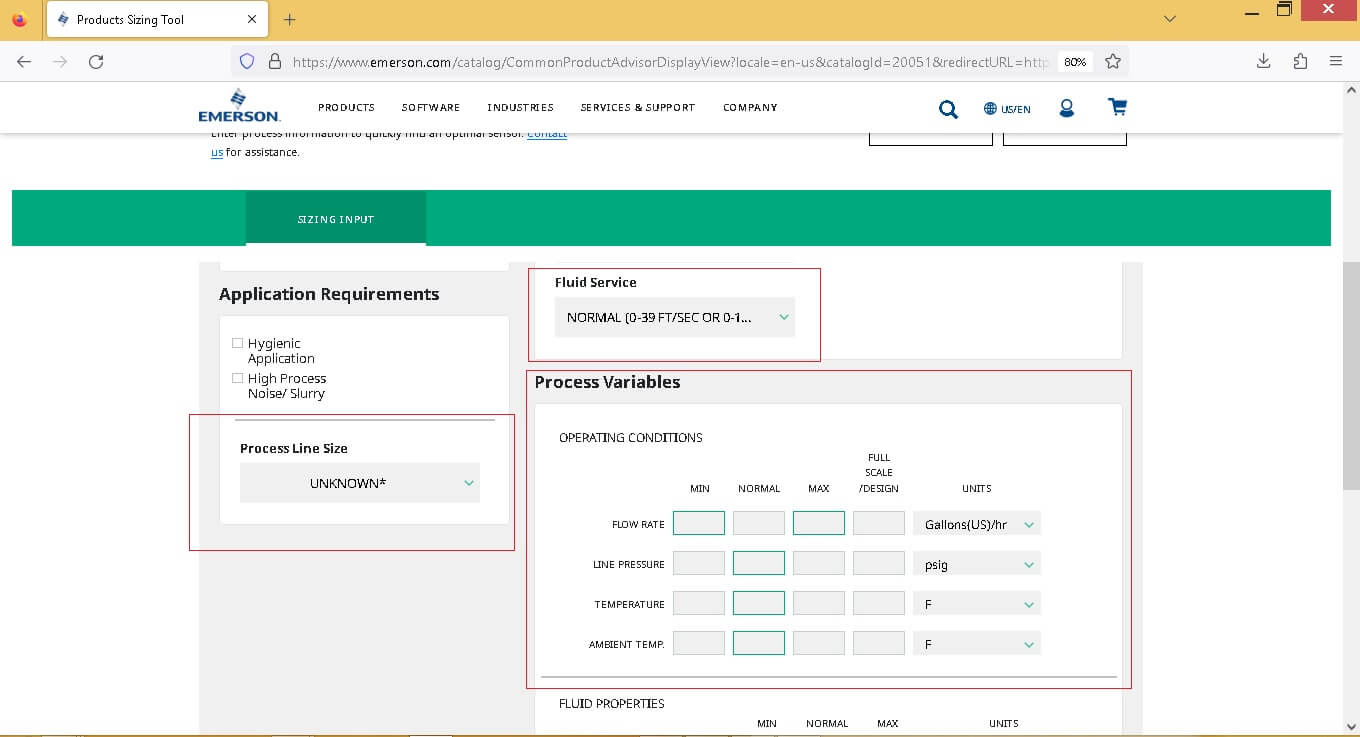

•  این تصویر بر روی بخش “Process Variables” تمرکز دارد و واحدهای اندازه‌گیری برای “FLOW RATE”، “LINE PRESSURE”، “TEMPERATURE” و “AMBIENT TEMP” را به ترتیب “Gallons(US)/Hr” (گالن بر ساعت)، “psig” (پوند بر اینچ مربع گیج) و “F” (فارنهایت) نشان می‌دهد.







 نمونه مقادیر ورودی برای متغیرهای فرآیند

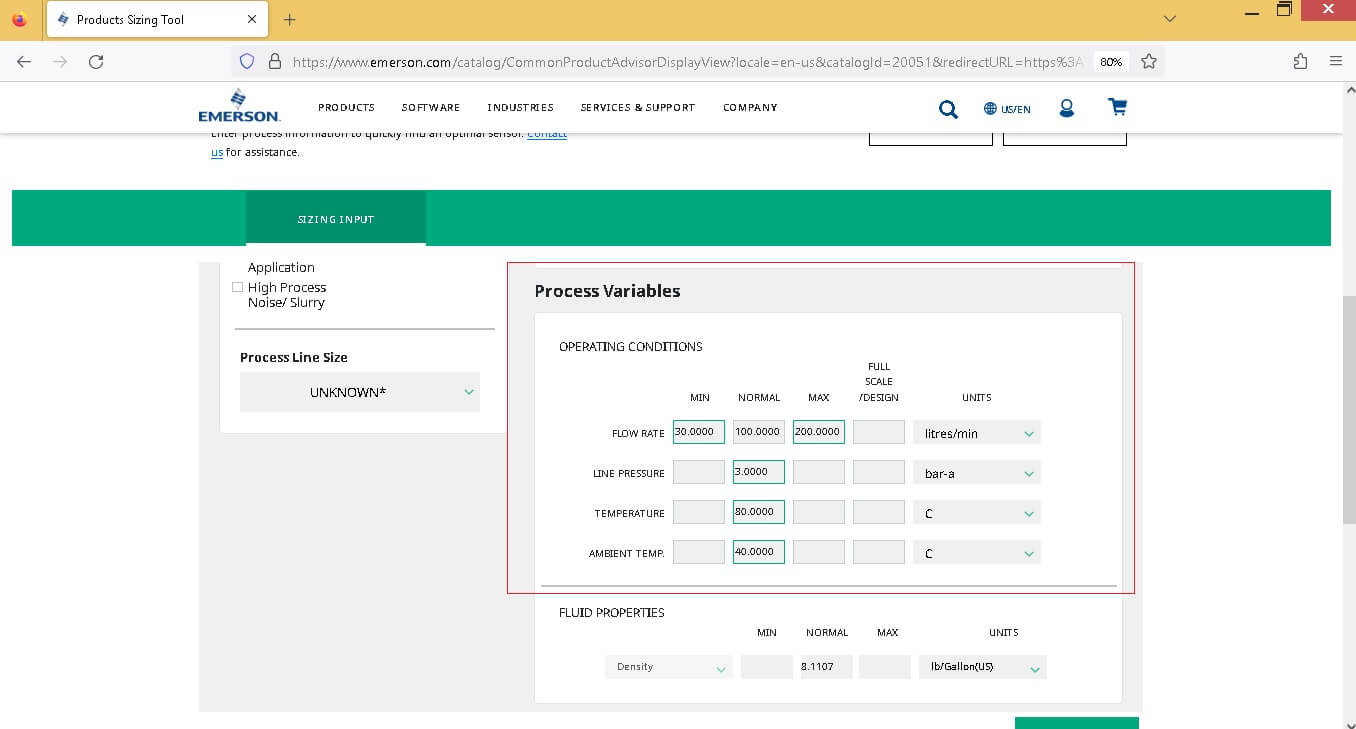

• این تصاویر مقادیر نمونه برای “OPERATING CONDITIONS” و “FLUID PROPERTIES” را نشان می‌دهند:
  • FLOW RATE: حداقل ۳۰، نرمال ۱۰۰، حداکثر ۲۰۰ (بر حسب لیتر بر ساعت)
  • LINE PRESSURE: ۳.۰۰۰۰ بار-ا (Bar-a)
  • TEMPERATURE: ۸۰.۰۰۰۰ سانتی‌گراد (C)
  • AMBIENT TEMP: ۴۰.۰۰۰۰ سانتی‌گراد (C)
  • Density (چگالی): نرمال ۸.۱۱۰۷ lb/Gallon(US) وارد کردن دقیق این مقادیر، منجر به یک سایزینگ بهینه و انتخابی صحیح از فلومتر می‌شود و شما را به خرید از امرسون نزدیک‌ تر می‌کند.

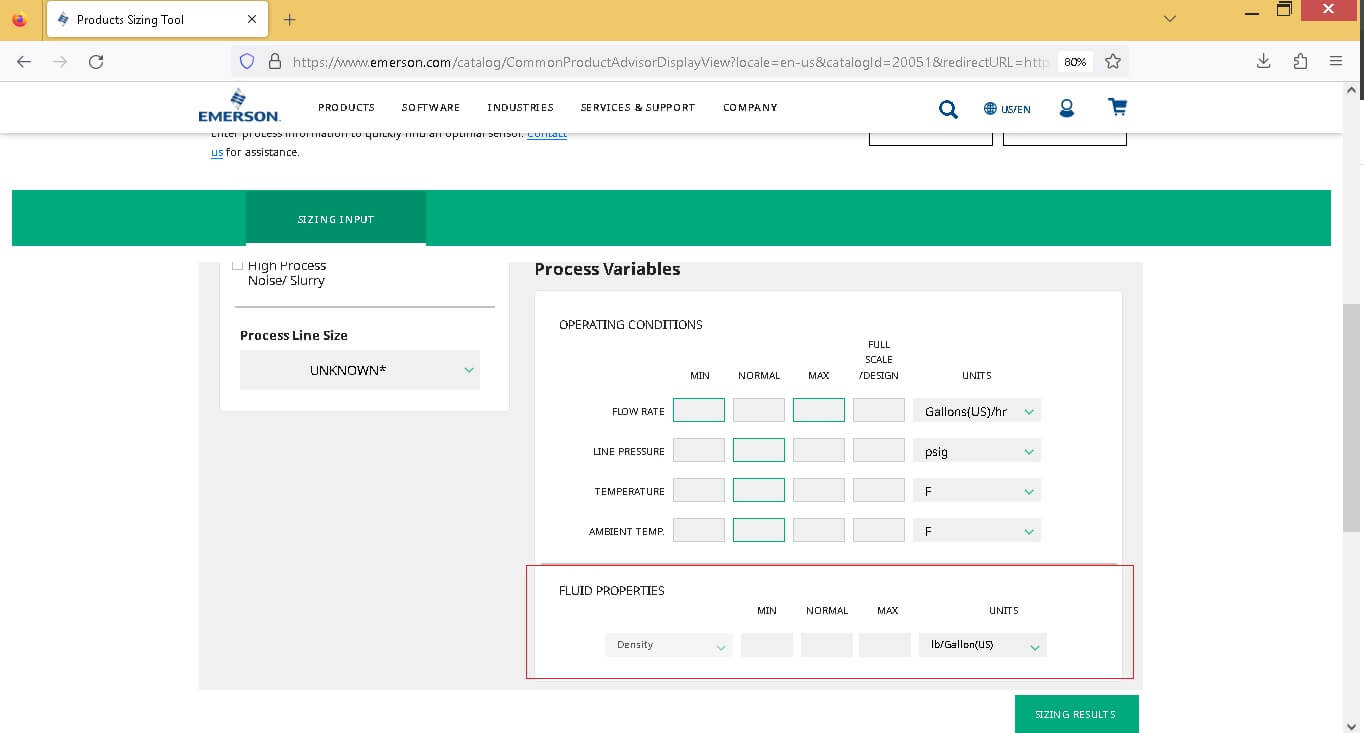

تکمیل اطلاعات خواص سیال و مشاهده نتایج سایزینگ

•  این تصویر بر روی بخش “Fluid Properties” (خواص سیال) تاکید دارد، جایی که می‌توانید مقادیر حداقل، نرمال و حداکثر چگالی سیال را وارد کنید. این اطلاعات برای محاسبات دقیق‌تر در سایزینگ فلومتر ضروری است.
• پس از وارد کردن تمامی اطلاعات مورد نیاز، برای مشاهده نتایج سایزینگ و انتخاب نهایی، بر روی دکمه “SIZING RESULTS” (نتایج سایزینگ) در پایین صفحه کلیک کنید.





گام ۵: پیکربندی دقیق فلومتر انتخابی

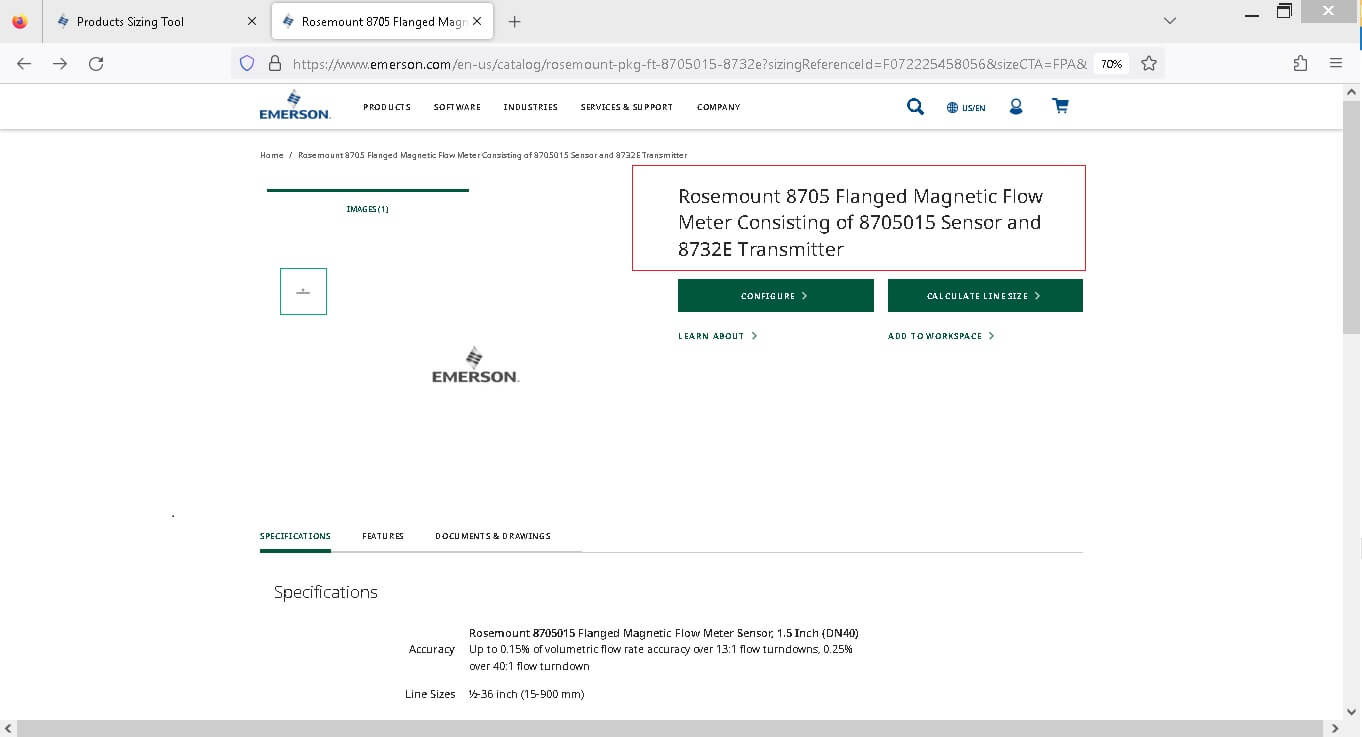

صفحه محصول Rosemount 8705

•  پس از اتمام سایزینگ، به صفحه محصول “Rosemount 8705 Flanged Magnetic Flow Meter Consisting of 8705015 Sensor and 8732E Transmitter” هدایت می‌شوید.
• در این صفحه می‌توانید خلاصه‌ای از مشخصات و گزینه‌های “CONFIGURE” (پیکربندی) و “CALCULATE LINE SIZE” (محاسبه اندازه خط) را مشاهده کنید. این محصول یکی از فلومترهای مغناطیسی پرکاربرد و قابل اعتماد امرسون است.

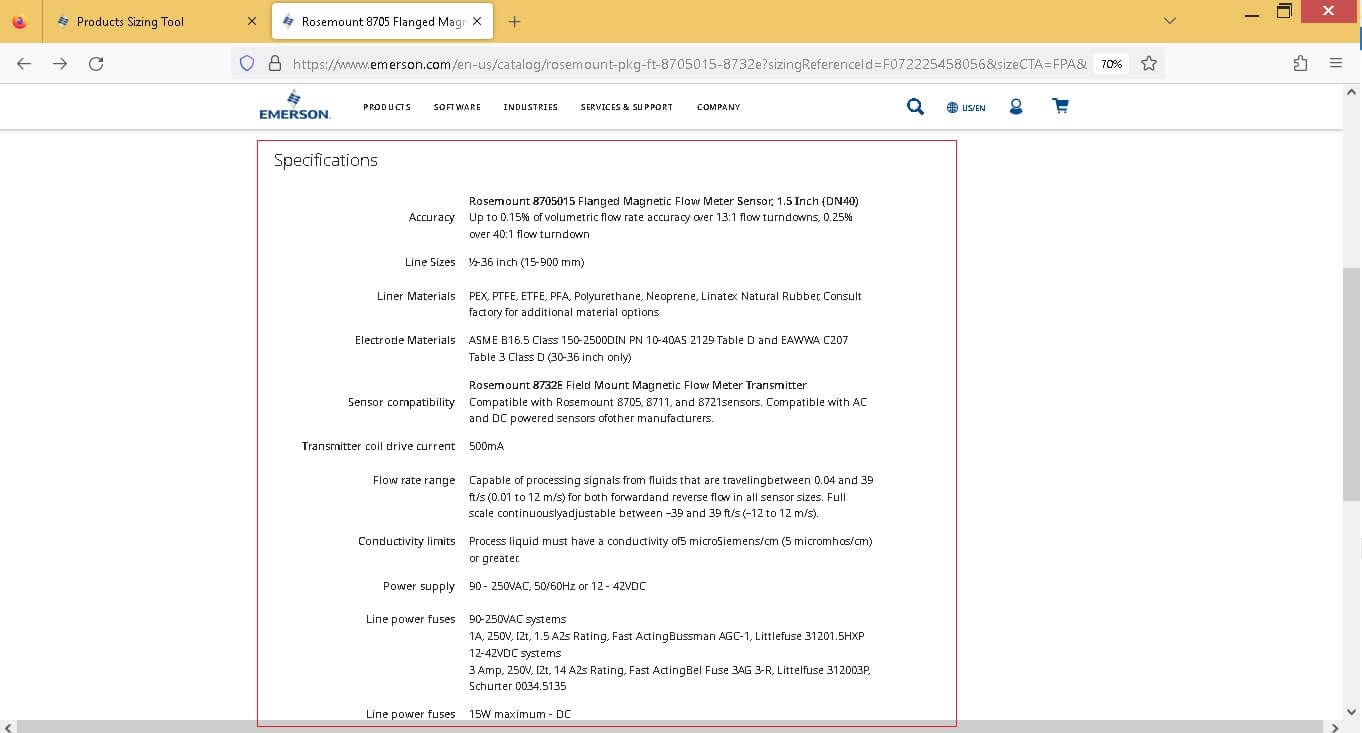

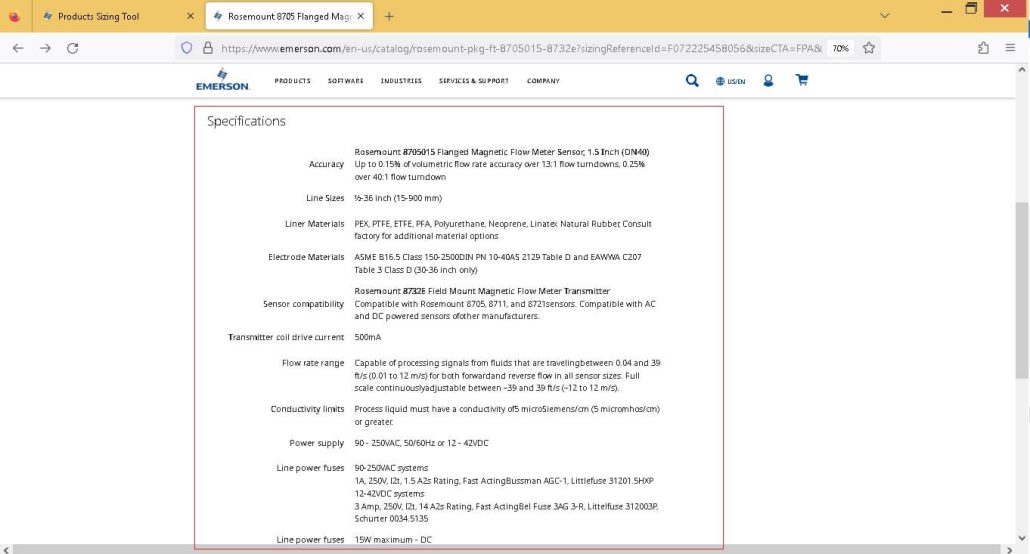

بررسی اجمالی مشخصات فنی (Specifications Overview)

•  در این بخش، جزئیات فنی و مشخصات دقیق محصول از جمله دقت (Accuracy)، اندازه‌های خط (Line Sizes)، مواد لاینر (Liner Materials)، مواد الکترود (Electrode Materials)، سازگاری سنسور (Sensor Compatibility) و… نمایش داده می‌شود.
• بررسی دقیق این مشخصات برای اطمینان از مطابقت کامل محصول با نیازهای فرآیند شما حیاتی است.









شروع فرآیند پیکربندی (Configure Button)

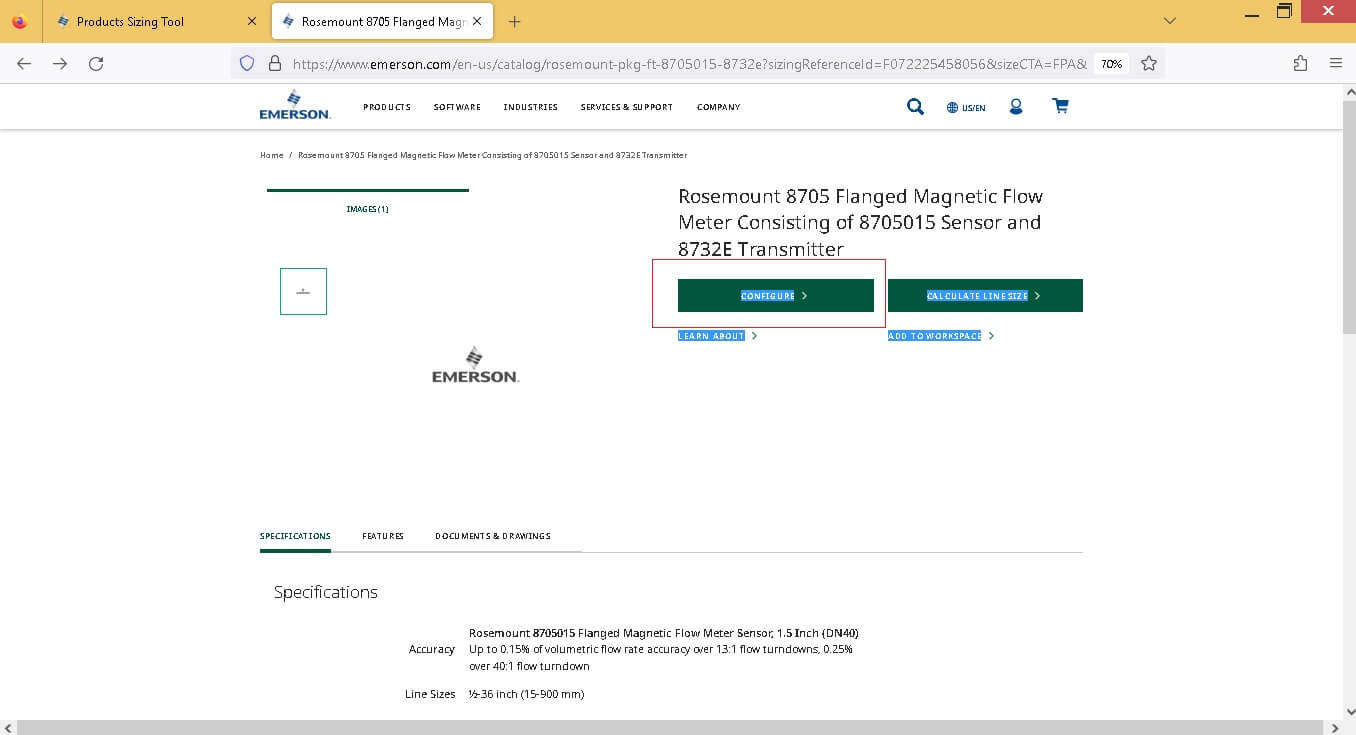

•  برای شروع فرآیند پیکربندی دقیق محصول و انتخاب جزئیات فنی خاص، بر روی دکمه “CONFIGURE” (پیکربندی) کلیک کنید.
• این بخش به شما امکان می‌دهد تا فلومتر را دقیقاً مطابق با نیازهای عملیاتی خود سفارشی‌سازی کنید.



.

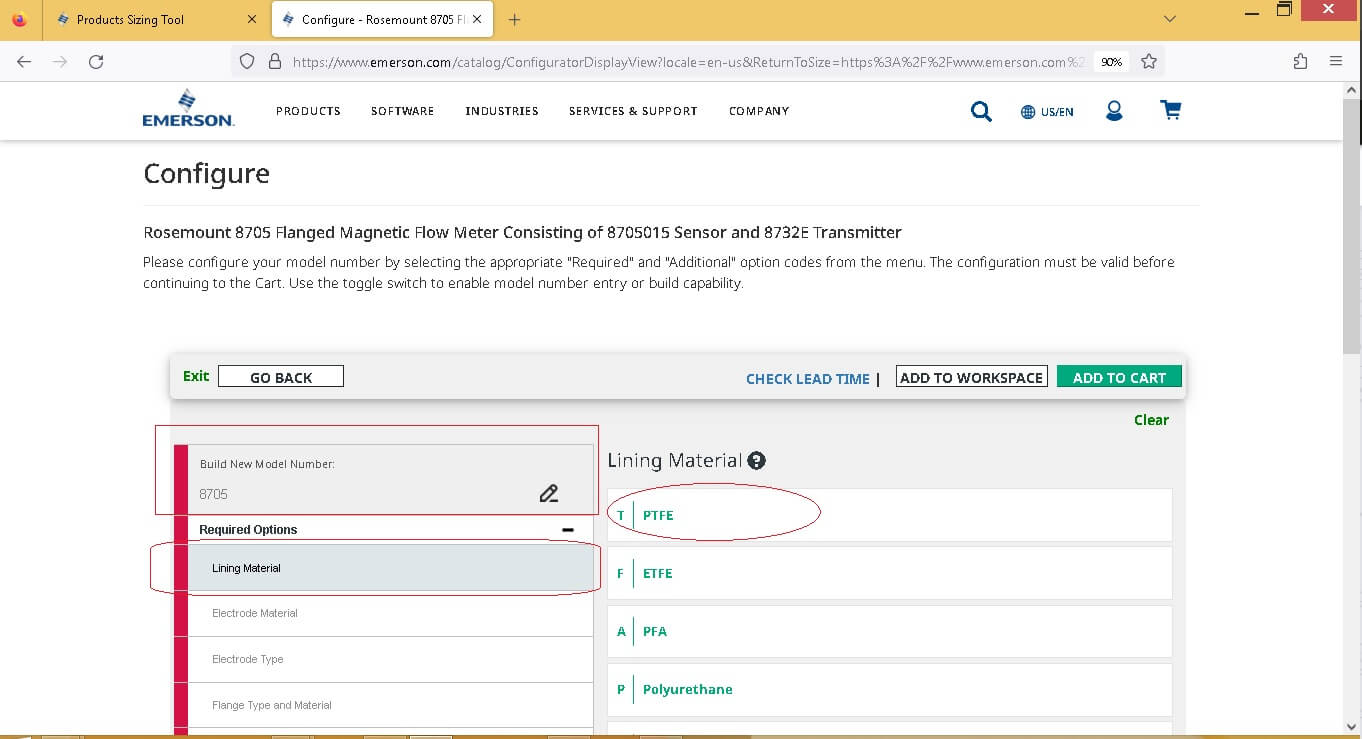

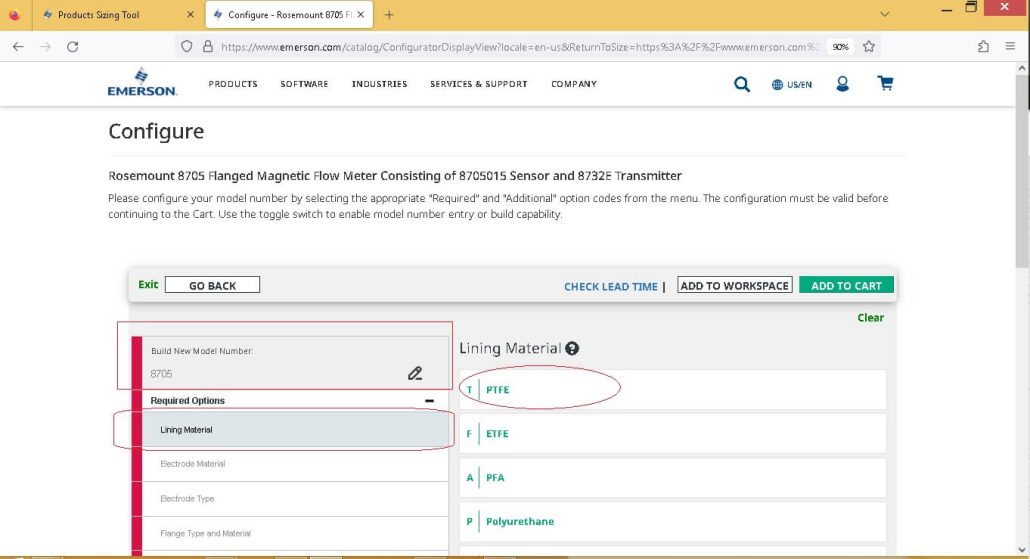

 انتخاب جنس لاینر (Lining Material)

•  در صفحه پیکربندی، می‌توانید گزینه‌های مختلفی را برای ساخت محصول انتخاب کنید.
• در بخش “Lining Material” (مواد لاینر)، “T: PTFE” (پلی تترا فلوئورو اتیلن) انتخاب شده است.
• PTFE یک ماده پلیمری با مقاومت شیمیایی عالی و خواص نچسب است که برای طیف وسیعی از سیالات خورنده و در دماهای مختلف مناسب است.

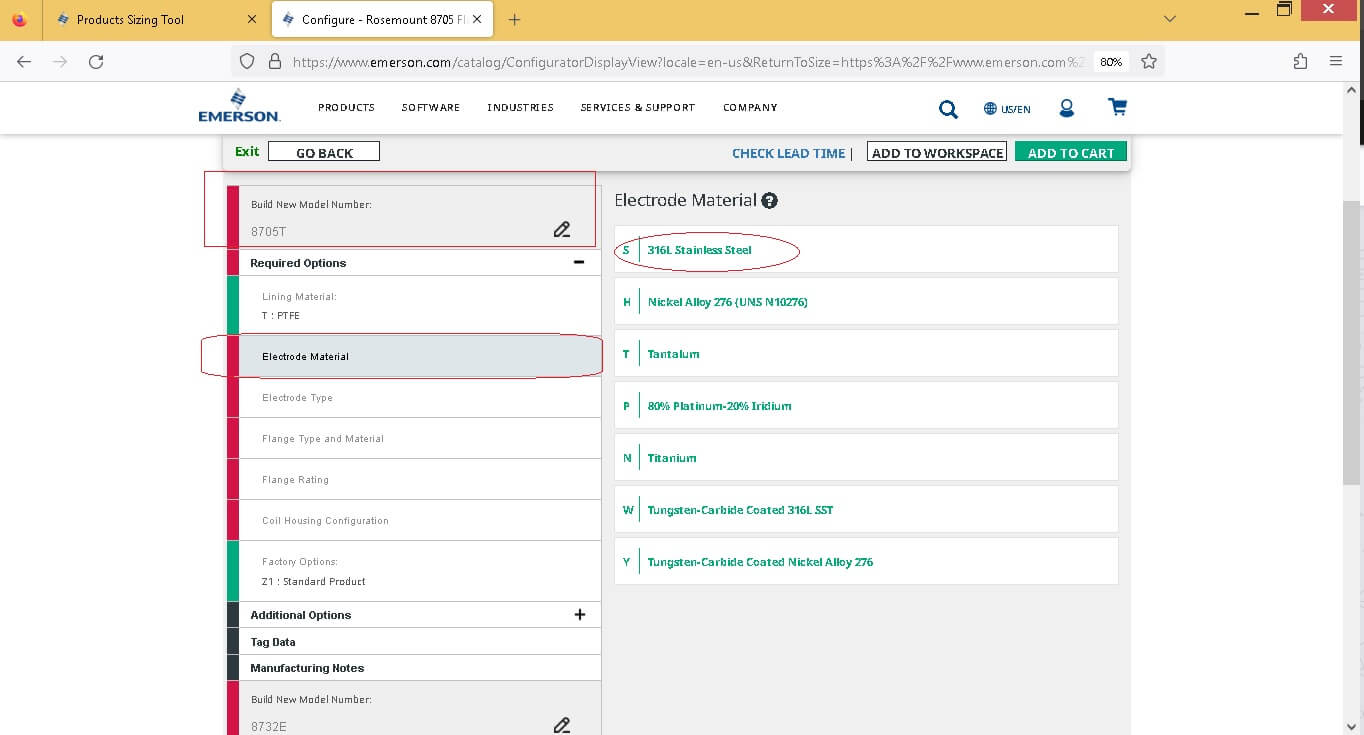

انتخاب جنس الکترود (Electrode Material)

• در بخش “Electrode Material” (مواد الکترود)، “S: 316L Stainless Steel” (فولاد ضد زنگ ۳۱۶L) انتخاب شده است.
• الکترودها اجزایی هستند که ولتاژ را در سیال حس می‌کنند و انتخاب ماده مناسب برای آن‌ها با توجه به خواص شیمیایی سیال، برای جلوگیری از خوردگی و اطمینان از دقت اندازه‌گیری ضروری است.

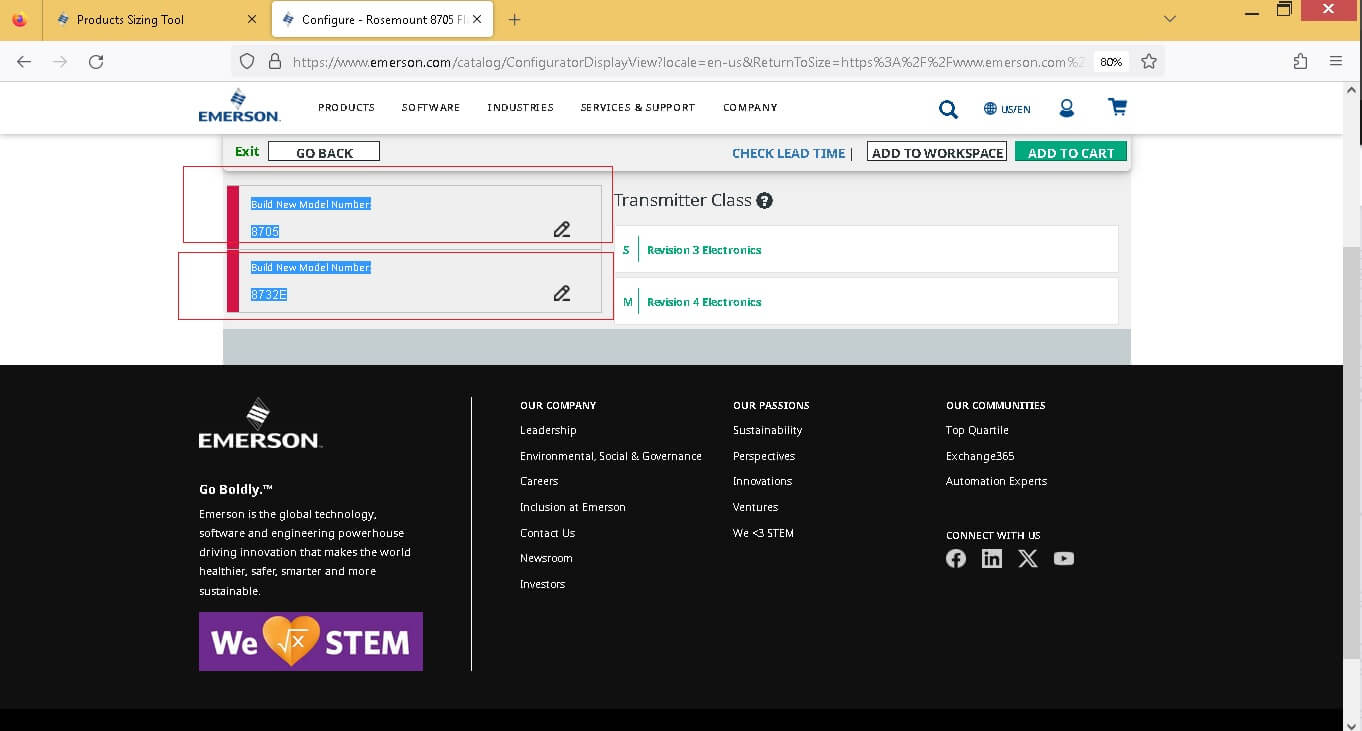

بررسی شماره مدل کامل و گزینه‌های سنسور

•  با انتخاب هر گزینه پیکربندی، “Build New Model Number” (ایجاد شماره مدل جدید) در بالای صفحه به روز می‌شود و کد محصول نهایی را نشان می‌دهد. در اینجا، کد مدل 8705T مربوط به سنسور و 8732E مربوط به ترانسمیتر است که نشان‌دهنده محصول نهایی پیکربندی شده شماست.

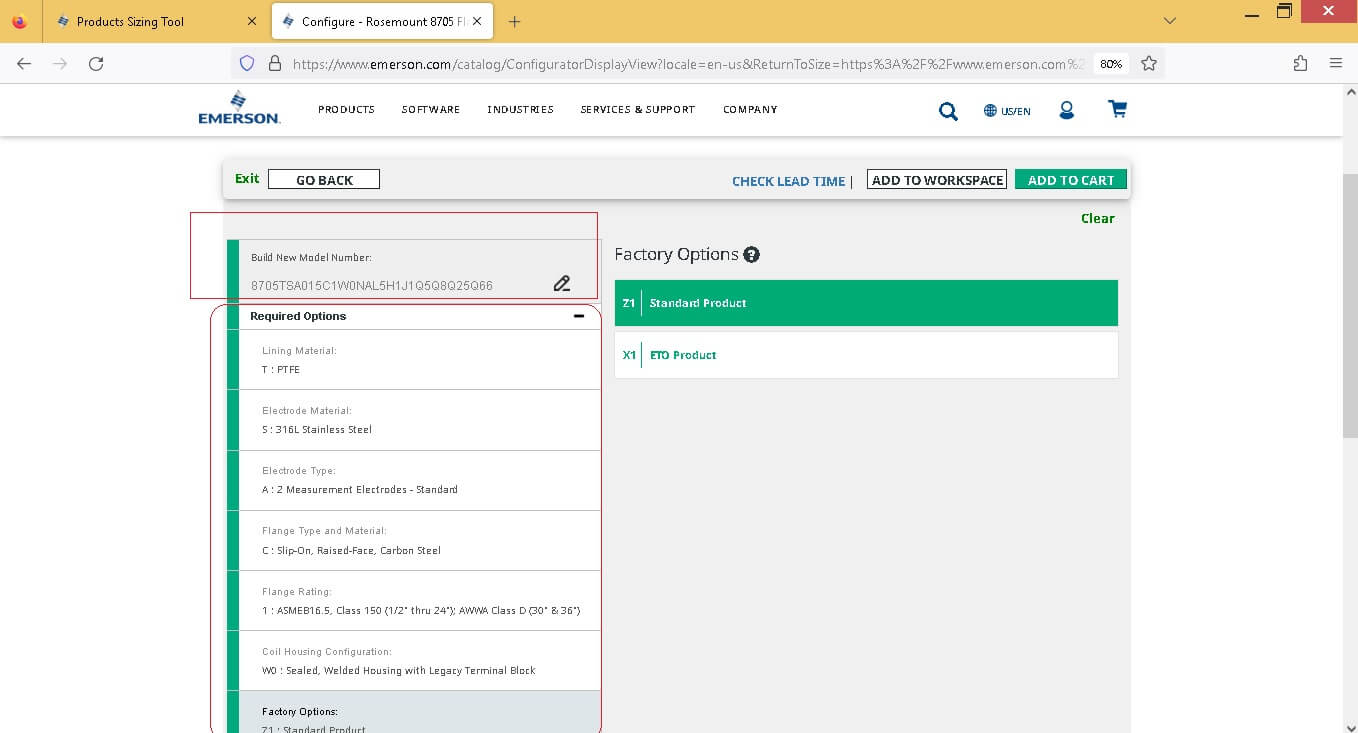

 جزئیات پیکربندی سنسور Rosemount 8705

•  این تصویر جزئیات بیشتری از پیکربندی سنسور 8705 را نشان می‌دهد.
• شامل “Factory Options” (گزینه‌های کارخانه) مانند “Standard Product”، “Electrode Type”، “Flange Type and Material”، “Flange Rating” و “Coil Housing Configuration” است که می‌توانید متناسب با نیاز خود انتخاب کنید.

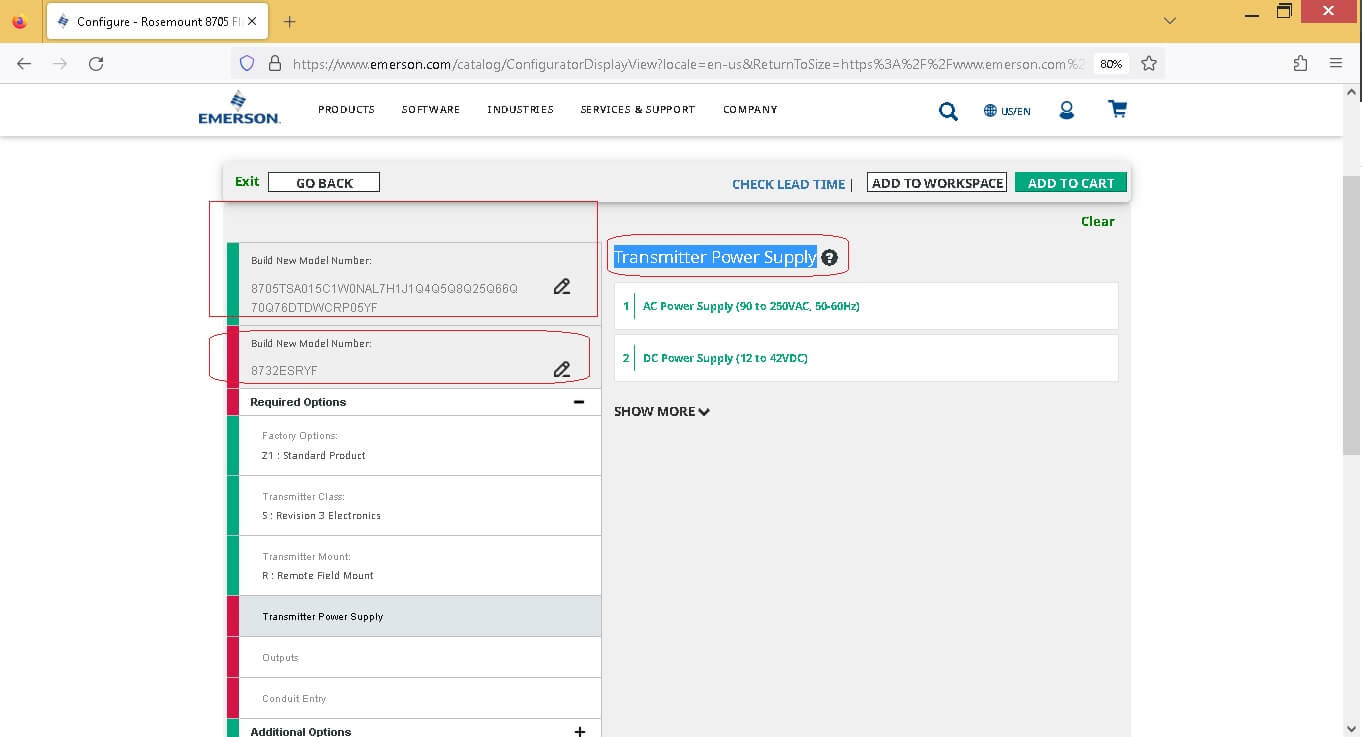

 پیکربندی منبع تغذیه ترانسمیتر (Transmitter Power Supply)

•  در این بخش، پیکربندی ترانسمیتر 8732E را مشاهده می‌کنید.
• “Transmitter Class” (کلاس ترانسمیتر)، “Transmitter Mount” (نحوه نصب ترانسمیتر) و “Transmitter Power Supply” (منبع تغذیه ترانسمیتر) از جمله گزینه‌ها هستند.
• در اینجا، “1: AC Power Supply (90 to 250VAC, 50-60Hz)” برای منبع تغذیه انتخاب شده است که نشان‌دهنده استفاده از برق متناوب با ولتاژ ۹۰ تا ۲۵۰ ولت و فرکانس ۵۰ تا ۶۰ هرتز است.

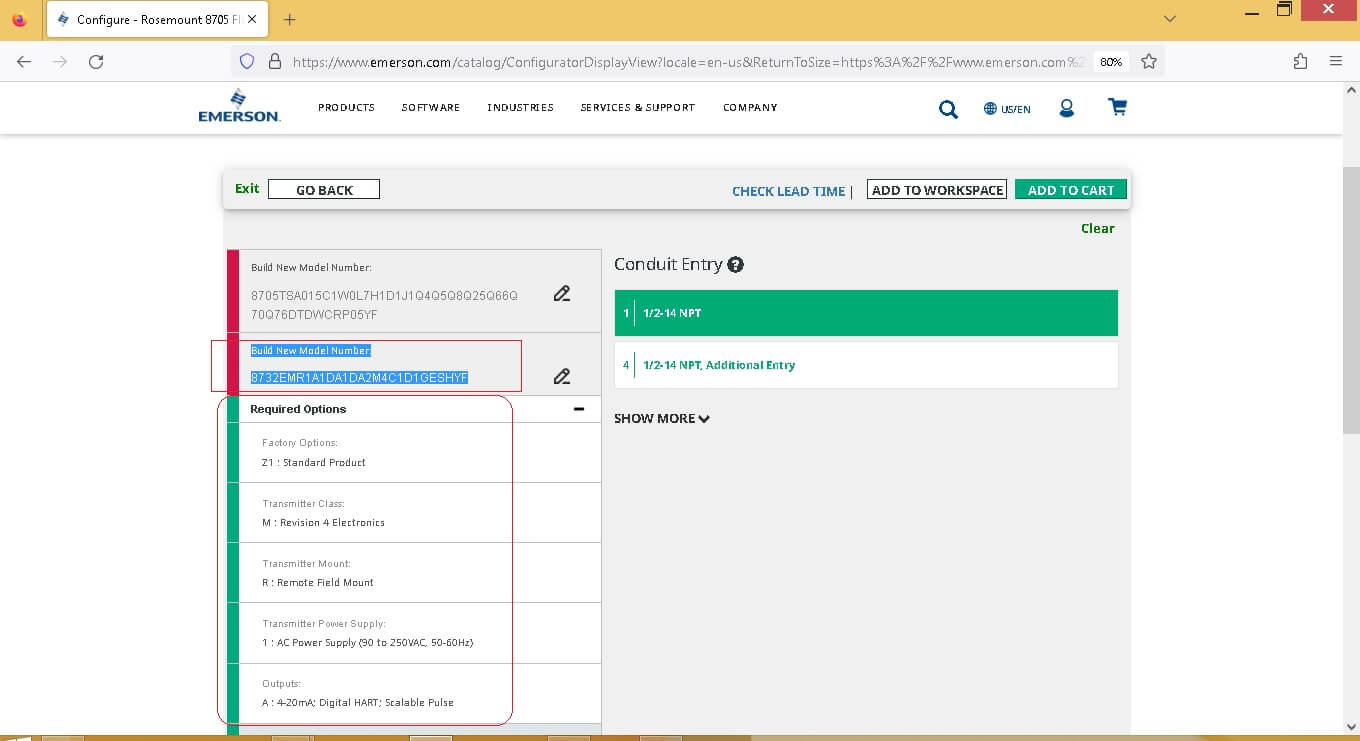

 انتخاب خروجی و ورودی کاندوئیت (Output and Conduit Entry)

• در این بخش، “Outputs” (خروجی‌ها) و “Conduit Entry” (ورودی کاندوئیت) برای ترانسمیتر قابل تنظیم هستند.
• “A: 4-20mA Digital HART: Scalable Pulse” برای خروجی انتخاب شده است.
• این انتخاب، سیگنال آنالوگ استاندارد صنعتی ۴ تا ۲۰ میلی‌آمپر را به همراه پروتکل ارتباطی HART فراهم می‌کند که امکان دسترسی به اطلاعات دیجیتال و پارامترهای دستگاه را از راه دور می‌دهد. ورودی کاندوئیت نیز نحوه اتصال سیم‌کشی را مشخص می‌کند.









افزودن محصول به سبد خرید (Add to Cart)

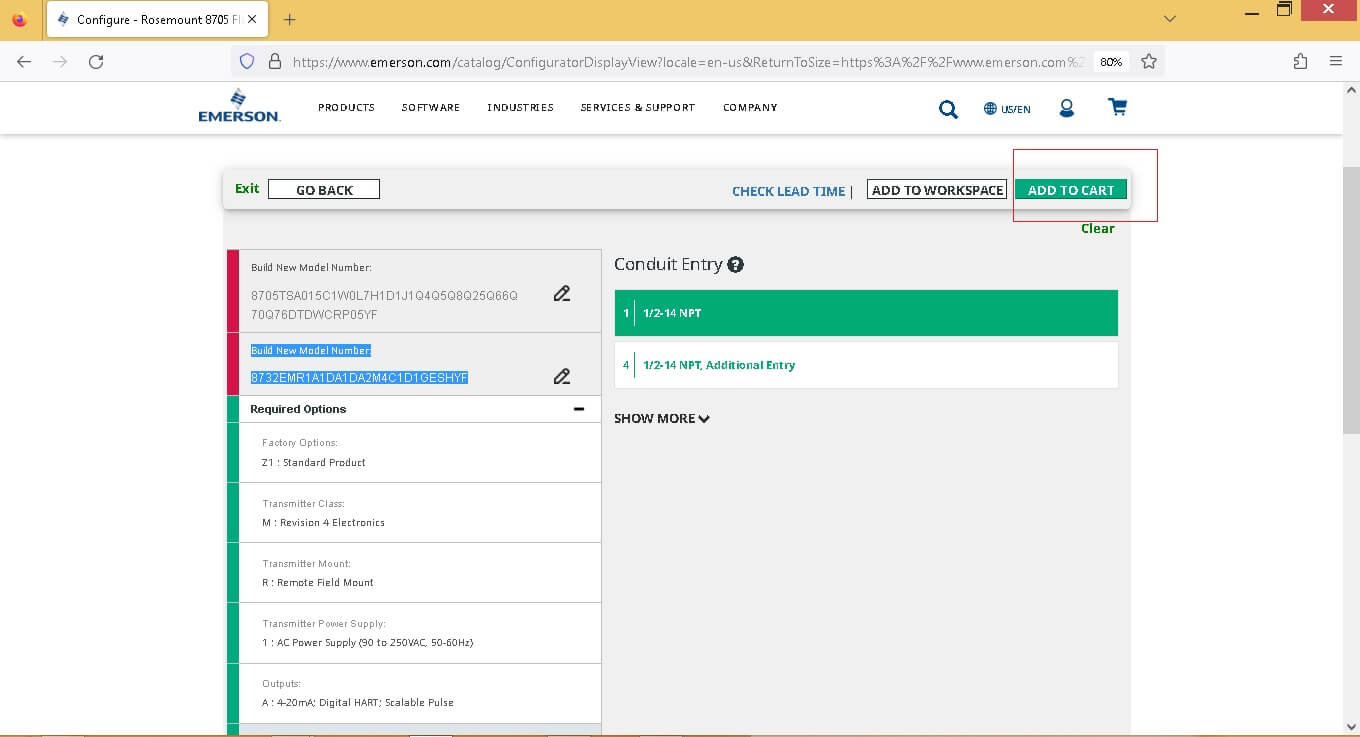

•  پس از نهایی کردن تمامی گزینه‌های پیکربندی و اطمینان از انتخاب‌های خود، بر روی دکمه “ADD TO CART” (افزودن به سبد خرید) کلیک کنید تا محصول پیکربندی شده به سبد خرید شما اضافه شود.







گام ۶: بررسی سبد خرید و آماده‌سازی برای تسویه حساب

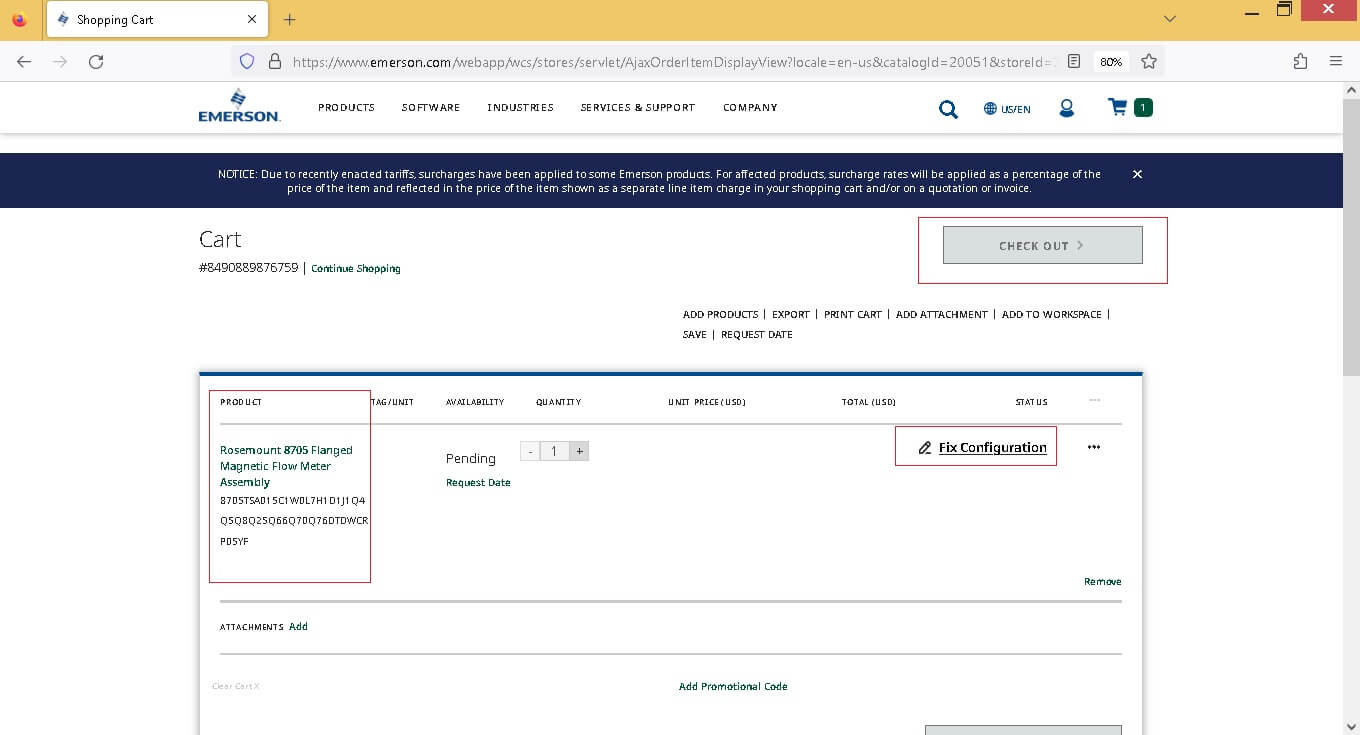

 مشاهده اجمالی سبد خرید و آماده سازی برای تسویه حساب

•  پس از افزودن محصول به سبد خرید، به صفحه “Cart” (سبد خرید) منتقل می‌شوید.
• در این صفحه می‌توانید جزئیات محصول انتخاب شده، تعداد، وضعیت (Pending)، قیمت و مجموع هزینه را مشاهده کنید.
• گزینه “Fix Configuration” (اصلاح پیکربندی) به شما این امکان را می‌دهد که در صورت نیاز، به صفحه پیکربندی بازگشته و تغییرات لازم را اعمال کنید.
• پس از بررسی نهایی و اطمینان از صحت تمامی موارد، می‌توانید بر روی “CHECK OUT” (تسویه حساب) برای ادامه فرآیند خرید از امرسون کلیک کنید.









نتیجه‌گیری: خرید از امرسون، گامی به سوی دقت و بهره‌وری



خرید از سایت امرسون، با پلتفرم آنلاین قدرتمند و ابزارهای فیلترینگ و سایزینگ پیشرفته، فرآیند انتخاب و سفارش ابزار دقیق را به تجربه‌ای ساده و کارآمد تبدیل کرده است. این راهنما به شما کمک کرد تا به صورت گام به گام، فلومتر مغناطیسی مناسب خود را پیدا، مشخصات آن را پیکربندی و برای خرید آماده کنید. با رعایت تمامی نکات تخصصی و سئویی ذکر شده در این مقاله، شما قادر خواهید بود تا هوشمندانه‌ترین انتخاب را انجام داده و از عملکرد بهینه و قابل اعتماد محصولات امرسون در کاربردهای صنعتی خود اطمینان حاصل کنید.

این راهنما، دروازه‌ای به سوی انتخاب هوشمندانه و موثر ابزار دقیق از یکی از بزرگترین نام‌های این صنعت است. امیدواریم این مقاله جامع، راهنمای کاملی برای خرید از سایت امرسون باشد و به شما در تصمیم‌گیری‌های فنی و تجاری یاری رساند.
