آشنایی با دستگاه‌های اندازه‌گیری سطح (Level Measurement)
آشنایی با دستگاه‌های اندازه‌گیری سطح (Level Measurement)
اندازه‌گیری سطح مواد در مخازن و فرآیندهای صنعتی یکی از پارامترهای حیاتی برای کنترل و مدیریت دقیق فرآیندهاست.
دستگاه‌های اندازه‌گیری سطح (Level Measurement Devices) نقش مهمی در صنایع مختلف از جمله نفت و گاز، شیمیایی، آب و فاضلاب، و مواد غذایی ایفا می‌کنند. این دستگاه‌ها با استفاده از تکنیک‌های مختلف، میزان سطح مایعات، مواد جامد پودری یا دانه‌ای را با دقت بالا تعیین می‌کنند.

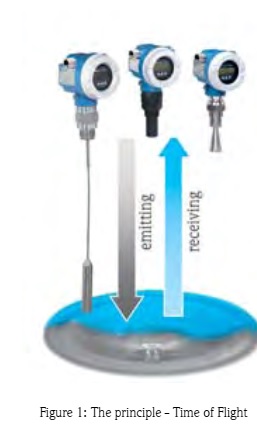

اصل زمان پرواز (ToF): (The Time of Flight (ToF) principle)
یکی از روش‌های متداول برای اندازه‌گیری سطح، روش “زمان پرواز” (Time of Flight – ToF) است. این روش بر اساس فرستادن پالس‌های امواج و دریافت بازتاب آنها از سطح مواد کار می‌کند. اصول این روش به صورت زیر است:
- انتشار پالس‌های فراصوت یا مایکروویو
- بازتاب پالس‌ها از سطح محصول (ماده)
- دریافت پالس‌های بازتاب‌شده
- اندازه‌گیری زمان پرواز: محاسبه فاصله بین دستگاه و سطح محصول با فرمول d=(c×t)/2
راه‌اندازی – تنظیمات ابزارهای اندازه‌گیری سطح: (Setup – Configuration of level instruments)
نکته کلی:
شرایط نصب مورد نیاز، اهمیت زیادی برای اندازه‌گیری سطح دارد. اگر این کار به درستی انجام شود، دستگاه کار خواهد کرد. با این حال، همیشه لازم است که نقطه اندازه‌گیری برای دستیابی به اندازه‌گیری صحیح، تنظیم شود.

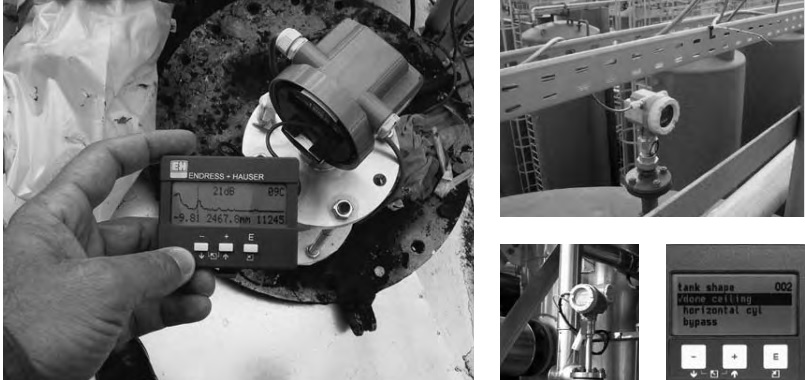

همه دستگاه‌های اندازه‌گیری سطح ToF اندرس+هاوزر یک نمایشگر مشابه دارند:
All Endress+Hauser ToF level measurement devices have the same display

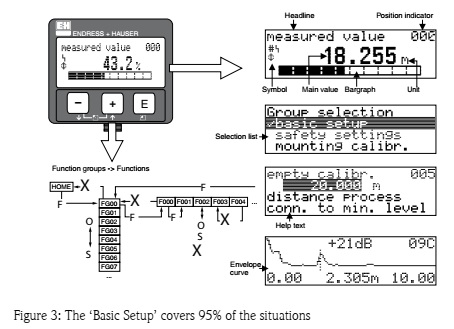

نمایش مقدار فرآیند و تنظیمات الکترونیک از طریق یک نمایشگر بزرگ ۴ خطی الفبایی-عددی با اطلاعات متنی ساده انجام می‌شود. سیستم منوی هدایت‌شده با متن راهنمای یکپارچه، راه‌اندازی سریع و ایمن را تضمین می‌کند (به شکل 3 مراجعه کنید). برای دسترسی به نمایشگر، باید درپوش محفظه الکترونیک برداشته شود، حتی در مناطق خطرناک (IS و XP).

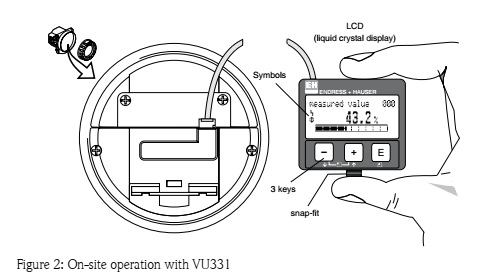

نمایشگر LCD مدل VU331 می‌تواند برای تسهیل کار با استفاده از کارت‌های از پیش برنامه‌ریزی شده، جدا شود (به شکل ۲ مراجعه کنید). این نمایشگر از طریق یک کابل به طول ۱۹.۷ اینچ (۵۰۰ میلی‌متر) به دستگاه متصل می‌شود.
نمایشگر LCD مدل VU331 امکان تنظیمات را از طریق ۳ کلید مستقیماً روی دستگاه فراهم می‌کند. تمام عملکردهای دستگاه را می‌توان از طریق یک سیستم منو تنظیم کرد. این منو از گروه‌های عملکرد و عملکردها تشکیل شده است. هنگامی که پارامترهای کاربردی برای خواندن یا تنظیم انتخاب می‌شوند، کاربر از طریق یک فرآیند پیکربندی کامل راهنمایی می‌شود.
همچنین می‌توانید ابزارهای ToF خود را از طریق رایانه شخصی خود تنظیم کنید. راه‌اندازی از راه دور، از جمله مستندسازی از طریق نقطه اندازه‌گیری و توابع تحلیل عمیق، توسط نرم‌افزار FieldCare پشتیبانی می‌شود.
عملیات و نگهداری: (Operation and Maintenance)
نگهداری روزمره:
دستگاه‌های ToF شامل قطعات فرسایشی نیستند که به نگهداری زیادی نیاز داشته باشند. با این حال، با توجه به اهمیت آنها برای کیفیت، این ابزارها باید به صورت دوره‌ای بازرسی و/یا کالیبره شوند.
تعریف فرکانس صحیح نگهداری با در نظر گرفتن چندین پارامتر، یک کار تخصصی است. اندرس+هاوزر می‌تواند در این زمینه به شما کمک کند!

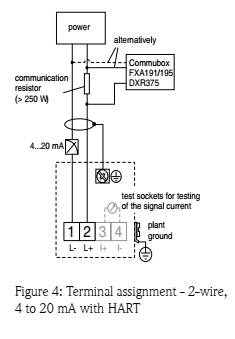

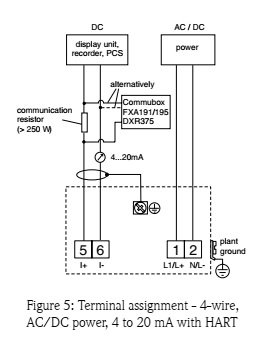

برای تست حلقه ۴ تا ۲۰ میلی‌آمپر (به شکل ۴ و ۵ مراجعه کنید):
نسخه ۴ تا ۲۰ میلی‌آمپر با HART® شامل سوکت‌های تستی برای بررسی جریان سیگنال است.
در نسخه‌های ۴ سیمه (Levelflex و Ultrasonic)، ترمینال‌های تستی در جلوی ماژول الکترونیک قرار دارند.
کالیبراسیون (همه دستگاه‌ها): Calibration (all devices)
ابزارهای اندازه‌گیری سطح، پایداری طولانی‌مدت و تکرارپذیری اندازه‌گیری‌های شما را ارائه می‌دهند. با این وجود، ما کالیبراسیون دوره‌ای را برای فرآیندهای اندازه‌گیری که برای فرآیند حیاتی هستند و در نتیجه برای کنترل کیفیت محصول شما مهم هستند، توصیه می‌کنیم. از خدمات ساده تا معتبر، می‌توانید مطمئن باشید که روش درستی را برای درک تفاوت بین زمان از کار افتادن دستگاه و عدم قطعیت کالیبراسیون پیدا خواهید کرد.
…………
بررسی اندازه‌گیری (تمام دستگاه‌ها): Check of the measurement (all devices)
تنظیم ابزار اندازه‌گیری سطح اغلب در فاز راه‌اندازی انجام می‌شود. در اکثر موارد این کار کافی است. در برخی موارد، انجام بررسی‌های اضافی روی اندازه‌گیری سطح مفید است تا:
- مقدار اندازه‌گیری شده را با سطح واقعی در مخزن تأیید کنید.
- پژواک‌های تداخلی ساطع‌شده از تجهیزات داخل مخزن خالی را از بین ببرید (برای دستگاه‌های ToF).
اگر قرار است ابزارهای اندازه‌گیری سطح پس از یک دوره عملیاتی مجدداً کالیبره شوند، اغلب این کار با اندازه‌گیری گنجایش یک مخزن بر حسب لیتر انجام می‌شود، به طوری که نیازی به جدا کردن دستگاه از فرآیند نباشد. ما می‌توانیم در این زمینه مشاوره تخصصی به شما ارائه دهیم.
برنامه‌ریزی نگهداری: Maintenance planning
آیا دقیقاً می‌دانید کدام بخش از ابزارآلات نصب‌شده شما در کدام کارخانه استفاده می‌شود و چگونه می‌توانید آن را نگهداری یا کالیبره کنید؟ و علاوه بر این، آیا مطمئن هستید که اقدامات فعلی شما خطر خرابی‌های غیرمنتظره را کاهش می‌دهد؟ آیا مطمئن هستید که اقدامات فعلی شما مقرون به صرفه‌ترین هستند؟
متخصصان خدمات ما می‌توانند به شما کمک کنند تا به سرعت پاسخی برای این سوالات پیدا کنید و به سمت یک برنامه نگهداری کنترل‌شده پیش بروید که قابلیت اطمینان و بهره‌وری کارخانه را بهبود می‌بخشد…
انجام نگهداری: Maintenance performing
اگر وقت یا ابزار مناسب برای انجام کارآمد نگهداری را ندارید، یک قرارداد خدمات با ما می‌تواند سطح پشتیبانی نگهداری مورد نیاز شما را فراهم کند. ما بررسی‌های منظم و همچنین کالیبراسیون برای ابزارهای شما ارائه می‌دهیم که آرامش خاطر و رضایت کامل شما را به همراه دارد. از پشتیبانی منظم گرفته تا قراردادهای مشارکتی، ما چهار سطح متمایز از خدمات را ارائه می‌دهیم.
نگهداری اصلاحی – قطعات یدکی: Corrective maintenance – spare parts
اگر ابزار شما برای فرآیندتان حیاتی‌تر باشد، زمان تعمیر قابل قبول کوتاه‌تر است.
- به لطف مفهوم ToF، بیشتر قطعات می‌توانند توسط کاربر تعویض شوند (حتی در محیط‌های دارای خطر انفجار) که امکان تعمیر سریع را فراهم می‌کند: نمایشگر، ماژول الکترونیک، آنتن.
- برچسب‌های روی هر قطعه، شناسایی آسان قطعات یدکی را تسهیل می‌کند.
- یک دفترچه راهنمای نصب همراه هر قطعه یدکی ارائه می‌شود. در مورد ابزارهای بسیار حیاتی، ممکن است نگهداری یک دستگاه کاملاً جدید در انبار را در نظر بگیرید.
