شرایط نصب فلومترهای الکترومغناطیسی سیترنس SITRANS F M
نصب فلومترهای الکترومغناطیسی سیترنس SITRANS F M
راهنمای تخصصی نصب فلومترهای الکترومغناطیسی زیمنس: جلوگیری از لرزش، نصب در لولههای پر و خالی، جهت جریان در لولههای عمودی/افقی، شرایط ورودی و خروجی، همپتانسیلسازی و ارتینگ، اثر خلأ بر آستر، کابلهای سنسور و حداقل رسانایی محیط.
لرزشها Vibrations
از لرزشهای شدید باید اجتناب شود.
در کاربردهایی با لرزش شدید، نصب از راه دور (جدا) ترانسمیتر توصیه میشود.
سنسور باید همیشه کاملاً پر از مایع باشد.

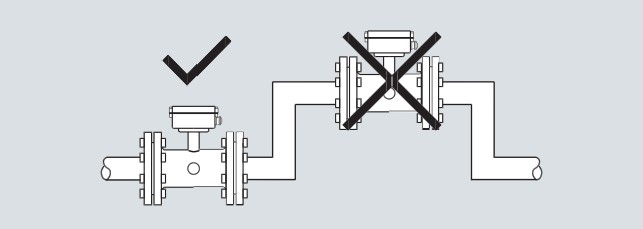

نصب در خطوط لولهای که همیشه پر هستند Install in pipelines which are always full
سنسور باید همیشه کاملاً پر از مایع باشد. بنابراین از موارد زیر اجتناب کنید:
- نصب در بالاترین نقطه سیستم لولهکشی
- نصب در لولههای عمودی با خروجی آزاد

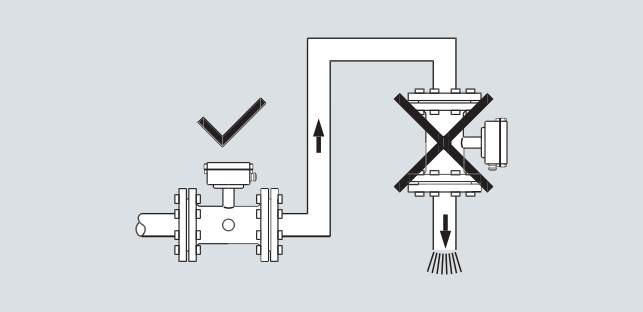

در خطوط لولهای که ممکن است خالی شوند نصب نکنید.Do not install in pipelines which can run empty

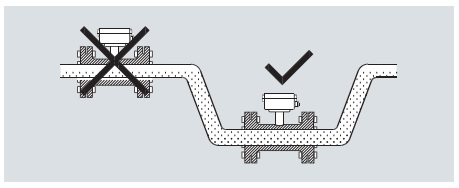

برای لولههای نیمه پر یا لوله هایی با جریان رو به پایین و خروجی آزاد، فلومتر باید در یک لوله U شکل قرار گیرد.

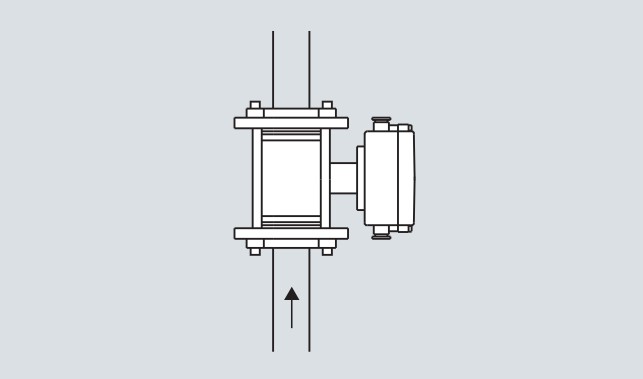

نصب در لولههای عمودی Installation in vertical pipes
جهت جریان توصیه شده: رو به بالا. این کار تأثیر حبابهای گاز/هوا در مایع را بر اندازه گیری به حداقل میرساند.
نصب در لولههای افقی Installation in horizontal pipes
سنسور باید همانطور که در شکل نشان داده شده است نصب شود. سنسور را همانند شکل پایین نصب نکنید. این کار الکترودها را در بالا (جایی که احتمال تجمع حباب هوا وجود دارد) و در پایین (جایی که احتمال تجمع گل، لجن، ماسه و غیره وجود دارد) قرار میدهد.

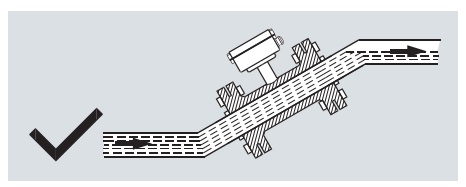

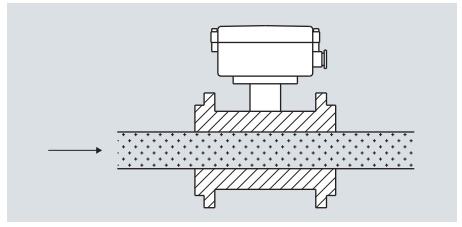

اندازه گیری مایعات ساینده و مایعات حاوی ذرات Measuring abrasive liquids and liquids containing particles
نصب توصیه شده در یک لوله عمودی/شیبدار برای به حداقل رساندن سایش و رسوب در سنسور است.

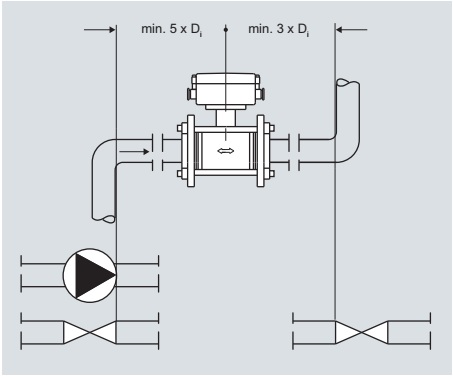

شرایط ورودی و خروجی Inlet and outlet conditions
برای دستیابی به حداکثر دقت اندازه گیری جریان، داشتن طول مستقیم لوله ورودی و خروجی و فاصله معین بین فلومتر و پمپها یا شیرها ضروری است. همچنین متمرکز کردن فلومتر نسبت به فلنج لوله و واشرها مهم است.
دمای محیط – نصب Ambient temperature – Installation
تغییرات دما می تواند باعث انبساط یا انقباض در سیستم لوله شود. برای جلوگیری از آسیب به سنسور، استفاده از واشر مناسب و گشتاور صحیح باید تضمین شود. برای اطلاعات بیشتر به دفترچه راهنمای سنسور مراجعه کنید.
هم پتانسیلسازی Potential equalization
پتانسیل الکتریکی مایع باید همیشه با پتانسیل الکتریکی سنسور برابر باشد. این کار بسته به کاربرد به روشهای مختلف قابل انجام است:

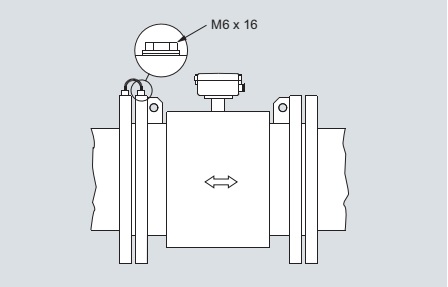

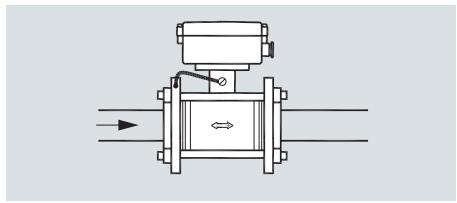

- پرش سیم بین سنسور و فلنج مجاور (MAG 1100، MAG 3100)
- تماس مستقیم فلزی بین سنسور و اتصالات (MAG 1100 F)
- الکترودهای زمین داخلی (MAG 3100، MAG 5100 W)

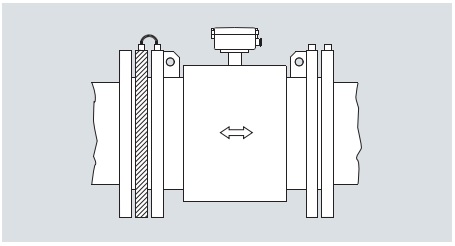

- فلنجها/حلقههای زمین/محافظ اختیاری (MAG 1100، MAG 3100، MAG 8000)
- واشرهای گرافیتی اختیاری روی MAG 1100 (استاندارد برای MAG 1100 دمای بالا)
- MAG 8000 نصب شده در لولههای پلاستیکی یا پوششدار: باید از دو حلقه زمین استفاده شود.

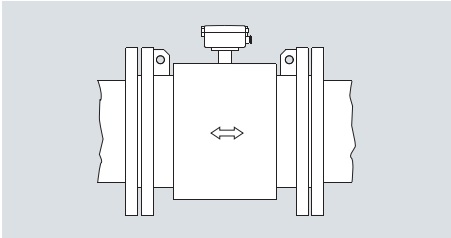

ارتینگ (زمین کردن) Grounding
MAG 1100، MAG 3100 (PTFE): بدون الکترود زمین در لولههای رسانا (برای MAG 1100 از واشر گرافیتی استفاده کنید).
بدون الکترود زمین در لولههای غیررسانا از حلقه زمین استفاده کنید (برای MAG 1100 از واشر گرافیتی استفاده کنید).
ارتینگ MAG 1100 F از طریق اتصالات فرایند انجام میشود. برای ارتینگ MAG 8000 به صفحات مربوط به MAG 8000 مراجعه کنید.
خلأ Vacuum
از خلأ در لوله اندازه گیری اجتناب کنید، زیرا این امر می تواند به برخی آسترها آسیب برساند.

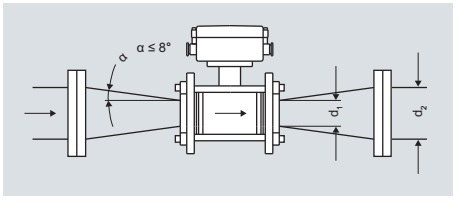

نصب در لولههای بزرگ Installation in large pipes

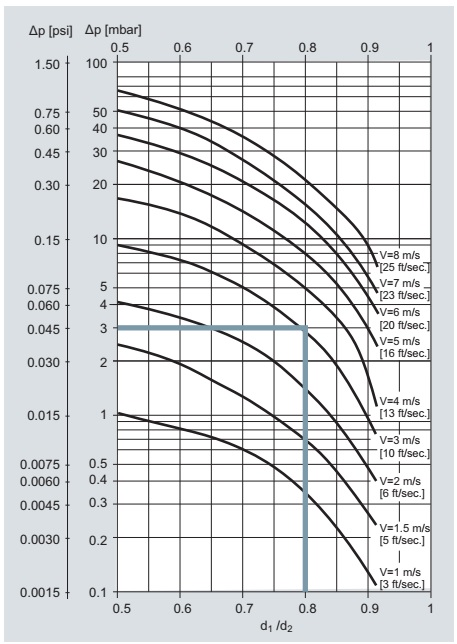

فلومتر را می توان بین دو ردیوسر (مثلاً DIN 28545) نصب کرد. با فرض زاویه ۸ درجه، منحنی افت فشار زیر اعمال میشود. منحنیها برای آب قابل اجرا هستند.
مثال: سرعت جریان (v) برابر ۳ متر بر ثانیه (۱۰ فوت بر ثانیه) در سنسوری با کاهش قطر از DN 100 (4 اینچ) به DN 80 (3 اینچ) (d1/d2 = 0.8) افت فشاری برابر ۲٫۹ میلیبار (۰٫۰۴ psi) ایجاد میکند.
دمای محیط Ambient temperature

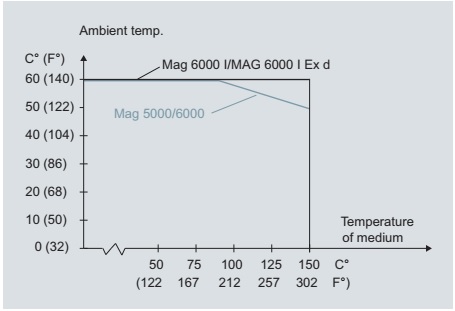

ترانسمیتر را می توان به صورت جمعوجور (compact) یا جدا (remote) نصب کرد. در نصب جمع وجور، دمای محیط باید مطابق نمودار باشد.
نکته: محور افقی دمای محیط (درجه سلسیوس/فارنهایت) و محور عمودی حداکثر دمای محیط ترانسمیتر است. خط آبی مربوط به MAG 5000/6000 و خط قرمز مربوط به MAG 6000 I/MAG 6000 I Ex d میباشد.

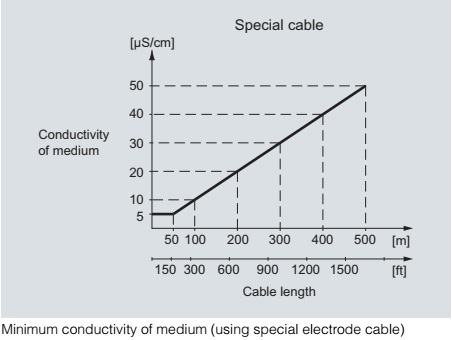

کابلهای سنسور و رسانایی محیط Sensor cables and conductivity of medium
نصب جمعوجور (Compact installation)
مایعات با رسانایی الکتریکی ≥ ۵ µS/cm.

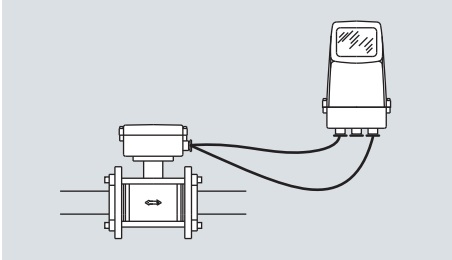

نصب جدا (Remote installation)
توجه (Note):
- برای تشخیص سنسور خالی، حداقل رسانایی سنسور باید همیشه ≥ ۲۰ µS/cm باشد و حداکثر طول کابل الکترود در نصب جدا ۵۰ متر (۱۵۰ فوت) است. باید از کابل شیلددار مخصوص استفاده شود.
- برای DN 2، DN 3 یا برای نصب جدا در کاربردهای Ex (ضد انفجار) نمی توان از کابل مخصوص استفاده کرد، سنسور خالی قابل تشخیص نیست و رسانایی باید ≥ ۳۰ µS/cm باشد. برای نصبهای جدا CT حداکثر طول کابل ۲۰۰ متر (۶۰۰ فوت) است.
- لرزش (Vibration): لرزش می تواند باعث ایجاد نویز در سیگنال الکترود شود (اثر تریبوالکتریک). نصب جدا (remote) ترانسمیتر را از منبع لرزش دور میکند.
- شرایط پر بودن لوله: فلومترهای الکترومغناطیسی برای کار صحیح نیاز به لوله کاملاً پر دارند. اگر لوله ممکن است خالی شود، نصب در پایین ترین نقطه یا استفاده از لوله U شکل ضروری است.
- جهت جریان رو به بالا در لوله عمودی: حبابهای گاز به سمت بالا حرکت میکنند و از ناحیه اندازه گیری خارج میشوند و خطا کاهش می یابد.
- نصب در لوله افقی: الکترودها باید در محور افقی (سمت چپ و راست) قرار گیرند، نه در بالا و پایین، تا از تجمع گاز روی الکترودها و رسوب زیر الکترودها جلوگیری شود.
- مایعات ساینده: نصب عمودی با جریان رو به بالا باعث کاهش تماس ذرات سنگین با آستر و افزایش عمر تجهیزات میشود.
- کاف مستقیم ورودی و خروجی: برای دستیابی به دقت نامی، حداقل ۵ قطر لوله مستقیم در ورودی و ۳ قطر در خروجی پس از هر مانعی (زانو، شیر، پمپ) الزامی است.
- همپتانسیلسازی: تفاوت پتانسیل بین مایع و الکترودها می تواند خطای اندازه گیری ایجاد کند. روشهای ذکر شده برای اتصال الکتریکی مطمئن بین مایع و زمین سنسور ضروری هستند.
- خلأ (Vacuum): آسترهای نرم (لاستیک، EPDM) و PTFE در فشار منفی ممکن است از دیواره لوله جدا شده یا جمع شوند. استفاده از حلقههای محافظ یا اجتناب از خلأ توصیه میشود.
- رسانایی و طول کابل: هرچه طول کابل بیشتر باشد، ظرفیت خازنی پارازیت افزایش یافته و سیگنال ضعیف الکترود (چند میلیولت) نیاز به رسانایی بالاتر دارد. برای طول کابلهای بالای ۵۰ متر باید از کابل مخصوص کم نویز استفاده کرد.
