فلومترهای سیترانس الکترومغناطیسی SITRANS F M SITRANS F M electromagnetic flowmeters
اطلاعات سیستم فلومترهای فلومترهای سیترانس الکترومغناطیسی
SITRANS F M System information SITRANS F M electromagnetic flowmeters
بررسی اجمالی Overview
فلومترهای الکترومغناطیسی SITRANS F M برای اندازهگیری جریان محیطهای رسانای الکتریکی طراحی شدهاند.
برنامه کامل SITRANS F M از سه نوع مختلف فلومتر تشکیل شده است که زیمنس را در پوشش تمام کاربردهای ممکن که فلومترهای الکترومغناطیسی در آنها یک تطابق مناسب هستند، منحصر به فرد میکند:
- فلومترهای DC پالسی مدولار تمام کاربردهای معمولی را در تمام صنایع پوشش میدهند. طیف گسترده ترکیبات و نسخههای حاصل از سیستم مدولار به این معنی است که تطابق ایدهآل با هر وظیفه اندازهگیری و کاربرد ممکن است.

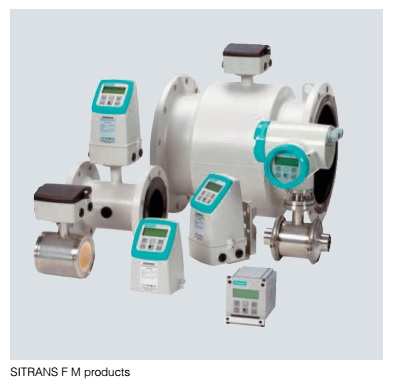

محصولات SITRANS F M

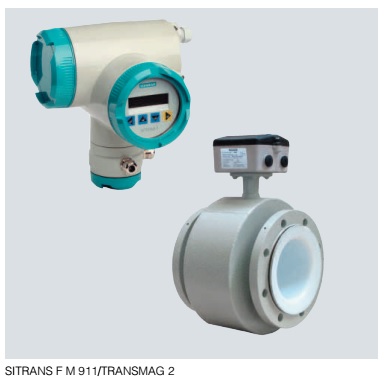

- فلومترهای پرقدرت برای کاربردهای دشواری استفاده میشوند که سایر فلومترها نمیتوانند در مقابل وظیفه مقاومت کنند. این فلومتر میتواند مایعات و دوغابهای سنگین را در صنایعی مانند معدن، سیمان و خمیر کاغذ و کاغذ مدیریت کند.
- کنتورهای آب با باتری (کاملاً الکترونیکی) تطابق کاملی برای کاربردهای آب آشامیدنی مانند توزیع شبکه، کنتورهای درآمدی و آبیاری که برق شهری در دسترس نیست، هستند. علاوه بر این، با استانداردهای کنتور آب MID (EU) و OIML R49 مطابقت دارد و گواهینامه MCERTS را نیز دارد.

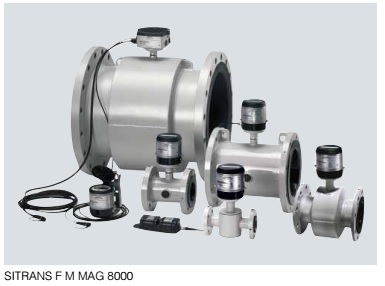

SITRANS F M MAG 8000

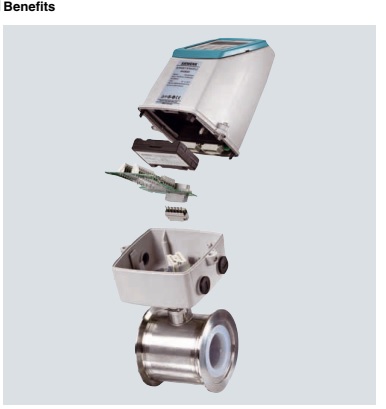

مزایا Benefits
انعطافپذیری بیشتر
- برنامه محصول گسترده
- نصب جمعوجور یا جدا با استفاده از همان ترانسمیتر و سنسور
- پلتفرم ارتباطی USM II برای یکپارچگی آسان با تمام سیستمها
راهاندازی آسانتر MAG 5000, 6000, 6000 I
تمامی فلومترهای الکترومغناطیسی DC پالسی SITRANS F M دارای یک واحد حافظه منحصر به فرد SENSORPROM هستند که دادههای کالیبراسیون سنسور و تنظیمات ترانسمیتر را برای طول عمر محصول ذخیره میکند.
در هنگام راهاندازی، فلومتر بدون هیچ برنامهریزی اولیه اندازهگیری را آغاز میکند.
تنظیمات کارخانهای متناسب با اندازه سنسور در واحد SENSORPROM ذخیره میشود. همچنین تنظیمات مشخص شده توسط مشتری در واحد بارگذاری میشود. در صورت تعویض ترانسمیتر، ترانسمیتر جدید تمام تنظیمات قبلی را بارگذاری کرده و بدون نیاز به برنامهریزی مجدد، اندازهگیری را از سر میگیرد.
علاوه بر این، “اثر انگشت” (fingerprint) مورد استفاده در ارتباط با SITRANS F M Verificator در طول کالیبراسیون اولیه سنسور ذخیره میشود.
سرویس آسانتر
تعویض ترانسمیتر نیاز به برنامهریزی ندارد. SENSORPROM به طور خودکار تمام تنظیمات را پس از راهاندازی اولیه به روز میکند.
فضای رشد
USM II (ماژول سیگنال جهانی) با سادگی “plug & play”، دسترسی و یکپارچهسازی اندازهگیری جریان را با تقریباً هر سیستم و پروتکل باس آسان میکند و اطمینان میدهد که فلومتر به راحتی به پلتفرمهای ارتباطی/باس آینده ارتقا یابد.
کاربرد Application
فلومترهای الکترومغناطیسی برای اندازهگیری جریان تقریباً تمام مایعات رسانای الکتریکی، خمیرها و دوغابها مناسب هستند.
پیشنیاز این است که محیط باید حداقل رسانایی 5 µS/cm داشته باشد. دما، فشار، چگالی و گرانروی هیچ تأثیری بر نتیجه ندارند.
کاربردهای اصلی فلومترهای الکترومغناطیسی را میتوان در بخشهای زیر یافت:
- آب و فاضلاب
- صنایع شیمیایی
- صنایع داروسازی
- صنایع غذایی و آشامیدنی
- صنایع معدنی، دانهبندی و سیمان
- صنایع خمیر کاغذ و کاغذ
- صنعت فولاد
- صنعت برق، تأسیسات شهری و آب خنککننده
طیف گسترده ترکیبات و نسخههای حاصل از سیستم مدولار به این معنی است که تطابق ایدهآل با هر وظیفه اندازهگیری ممکن است.
نکات فنی و توضیحات تکمیلی
- فلومترهای DC پالسی مدولار (MAG 5000/6000): از تکنولوژی میدان مغناطیسی پالسی با فرکانس متغیر (۶.۲۵ تا ۱۲.۵ هرتز بسته به سایز) استفاده میکنند که مزیت پایداری صفر عالی و مصرف انرژی پایین را به همراه دارد. این نوع برای ۹۰٪ کاربردهای معمولی صنعتی مناسب است.
- فلومترهای پرقدرت (TRANSMAG 2 با سنسور 911/E): میدان مغناطیسی AC پالسی با شدت بالا برای کاربردهای دوغاب با غلظت بالای جامدات (تا ۳۰٪) و مایعات حاوی ذرات مغناطیسی (مانند مگنتیت در معادن) استفاده میشود. حداقل رسانایی مورد نیاز ۱ µS/cm (قابل سفارش تا ۰.۱ µS/cm) است.
- کنتور آب MAG 8000: محفظه IP68/NEMA 6P برای دفن مستقیم در زمین. منبع تغذیه باتری با عمر تا ۱۰ سال (بسته به سناریوی اندازهگیری). دارای قابلیت تشخیص نشت و ثبتکننده داده داخلی. گواهینامه MCERTS برای پایش محیط زیست انگلستان معتبر است.
- حافظه SENSORPROM: یک EEPROM اختصاصی که روی سنسور نصب میشود و حاوی دادههای کالیبراسیون (ضریب کالیبراسیون، سایز لوله، نوع آستر و الکترود) است. هنگام اتصال ترانسمیتر جدید، تنظیمات به طور خودکار بارگذاری میشود و خطای انسانی حذف میگردد.
- پلتفرم USM II (Universal Signal Module): یک اسلات مدولار روی ترانسمیتر که امکان نصب ماژولهای ارتباطی مختلف (PROFIBUS DP/PA، HART، Modbus، DeviceNet، Foundation Fieldbus) را بدون نیاز به تغییر سختافزار اصلی فراهم میکند. تمام ماژولها قابل تعویض ساده هستند.
- ابزار تأیید عملکرد Verificator: یک دستگاه خارجی که تستهای زیر را انجام میدهد: تست ترانسمیتر (شبیهسازی سیگنال جریان و بررسی دقت خروجیها)، تست عایقی (بررسی نفوذ رطوبت و نشتی سیگنال) و تست مغناطیس سنسور (مقایسه با اثر انگشت اولیه). این ابزار سالانه باید برای کالیبراسیون مجدد به کارخانه برگردد.
- حداقل رسانایی ۵ µS/cm: این مقدار برای اکثر آبهای صنعتی (آب لولهکشی، آب رودخانه، فاضلاب) تأمین است. برای آب کاملاً دیونیزه (رسانایی < ۱ µS/cm) باید از فلومتر کوریولیس یا اولتراسونیک استفاده کرد.
- فلومترهای الکترومغناطیسی به دلیل نداشتن قطعه متحرک، افت فشار ایجاد نمیکنند و نیاز به نگهداری بسیار کمی دارند.
استانداردهای مرتبط: MID (دستور ابزارهای اندازهگیری اتحادیه اروپا)، OIML R49 (کنتورهای آب سرد)، MCERTS (گواهی پایش محیط زیست انگلستان)، PED 97/23/EC (دستور تجهیزات تحت فشار).
“`
