فلومتر گاز یکی از تجهیزات کلیدی در سیستم های ابزار دقیق صنعتی است که برای اندازه گیری دقیق جریان گاز در خطوط لوله استفاده می شود. انتخاب صحیح Gas Flow Meter تاثیر مستقیم بر دقت اندازه گیری، کنترل فرایند و بهینه سازی مصرف انرژی دارد. در این مقاله، انواع فلومترهای گاز از جمله توربینی، حرارتی، کوریولیس، اختلاف فشاری و ورتکس به صورت تخصصی بررسی شده و مزایا، محدودیت ها و کاربردهای هر یک تحلیل می شود.



فلومتر گاز چیست؟

What is a Gas Flow Meter?

فلومتر گاز یک تجهیز اندازه گیری است که برای تعیین نرخ جریان گاز در حال عبور از یک لوله یا مجرا استفاده می شود. این ابزار پایش معمولا شامل یک المان نصب شده در مسیر خط لوله (Inline Element) است که میزان جریان گاز را اندازه گیری می کند. المان دوم که به عنوان Gas Flow Transmitter شناخته می شود، خروجی فلومتر را خوانده و آن را به یک سیگنال استاندارد صنعتی مانند 4-20mA Output ، Pulse Output یا RS485 تبدیل می کند.

فلومترهای گاز متداول شامل موارد زیر هستند:

Gas Turbine Flow Meter ، Thermal Mass Flow Meter ، Coriolis Gas Mass Flow Meter ، Differential Pressure Gas Flow Meter ، Vortex Gas Flow Meter ، VA Gas Rotameter.

نکته:

در سیستم های ابزار دقیق صنعتی، انتخاب صحیح فلومتر گاز بر اساس نوع سیال، فشار، دما، رنج دبی و سطح دقت مورد نیاز انجام می شود. وجود ترانسمیتر مستقل در بسیاری از کاربردها امکان انتقال سیگنال به PLC ، DCS یا SCADA را فراهم می کند.





ویژگی های فلومتر گاز

Gas Flow Meter Features

● دقت در مقابل زمان پاسخ (Accuracy vs Response Time)

دقت یک دبی سنج گاز بر اساس توانایی آن در گزارش حجم یا جرم عبوری در واحد زمان (مانند متر مکعب بر ساعت یا فوت مکعب بر دقیقه) سنجیده می شود.

زمان پاسخ بیانگر مدت زمانی است که جریان سنج گاز برای ثبت و ارسال مقدار اندازه گیری شده نیاز دارد. برخی مدل ها دقت بالاتری دارند اما زمان پاسخ آنها کندتر است.

● میدان دید اندازه گیری (Field of Vision)

میدان دید فلومتر گاز محدوده ای است که دستگاه قادر به دریافت قرائت دقیق در آن است. برخی مدل ها دارای میدان دید محدودتری هستند و نیاز به نصب در موقعیت خاص دارند. امکان قرائت از راه دور در بسیاری از مدل های دیجیتال وجود دارد.

● محدوده های دبی (Flow Rate Ranges)

فلومتر گاز در رنج های مختلف طراحی می شود. برای مثال یک مدل با رنج پایین برای مصرف آزمایشگاهی گاز طبیعی مناسب است، در حالی که مدل با رنج بالا برای اندازه گیری خروجی چاه گاز طبیعی استفاده می شود.

● انواع گاز قابل اندازه گیری

هوا ، هوای فشرده ، گاز طبیعی ، بیوگاز ، نیتروژن N2 ، دی اکسید کربن CO2 ، متان CH4 ، اکسیژن O2 ، گاز دفنگاه ، گاز هاضم ، LPG ، آرگون Ar ، نیتروس اکساید N2O ، CNG ، هوای داغ ، هلیوم.

● سایز اتصال فلومتر گاز

1/4 اینچ ، 1/2 اینچ ، 3/4 اینچ ، 1 اینچ ، 1.5 اینچ ، 2 اینچ ، DN50 ، 3 اینچ ، DN100 ، 4 اینچ ، 6 اینچ ، 8 اینچ DN200 ، 10 اینچ ، 12 اینچ ، 14 اینچ ، 16 اینچ ، 18 اینچ ، 20 اینچ.

نکته:

انتخاب سایز صحیح دبی سنج گاز تاثیر مستقیم بر افت فشار سیستم و دقت اندازه گیری دارد. در کاربردهای فرآیندی حساس، Oversizing یا Undersizing می تواند باعث خطای اندازه گیری شود.





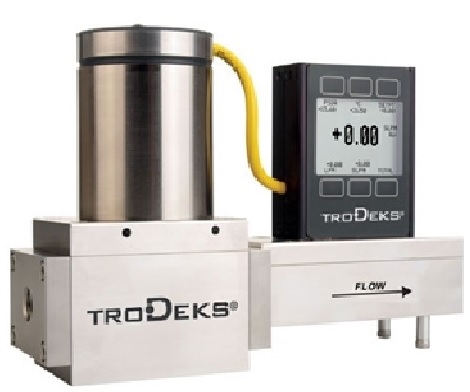

انواع فلومتر گاز دیجیتال

Digital Gas Flow Meter Types

فلومتر گاز دیجیتال زیر مجموعه ای از تجهیزات اندازه گیری است که دبی حجمی یا جرمی را اندازه گیری کرده و خروجی الکتریکی مستقیم متناسب با حجم عبوری ارائه می دهد. این خروجی می تواند جریان 4-20mA ، فرکانس یا پالس باشد.

اندازه گیری دیجیتال گاز یکی از دقیق ترین و قابل اعتمادترین روش ها محسوب می شود و مزایایی مانند ایمنی بالاتر و کاهش نویز محیطی را فراهم می کند.

مکته:

در صنایع نفت و گاز، استفاده از جریان سنج گاز دیجیتال باعث کاهش خطاهای انسانی و افزایش قابلیت یکپارچه سازی با سیستم های اتوماسیون می شود.

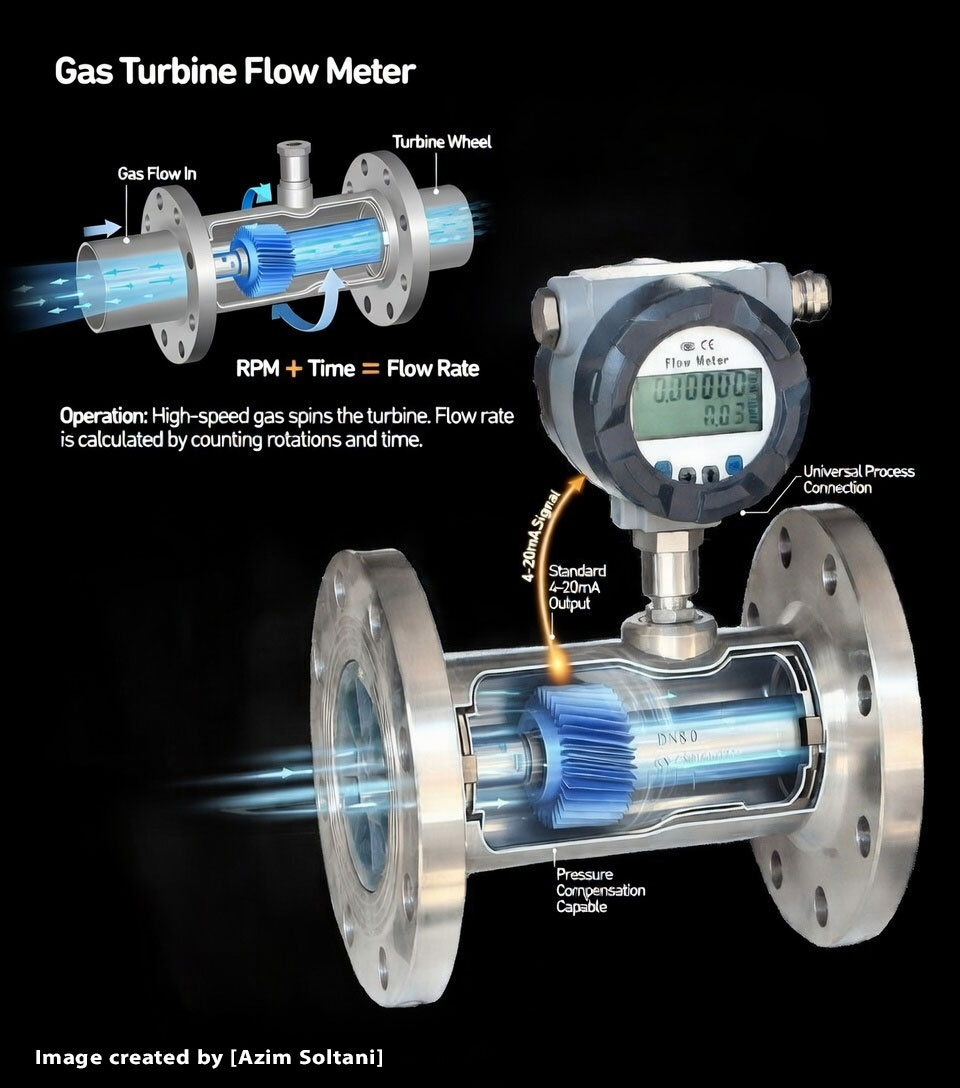

فلومتر توربینی گاز

Gas Turbine Flow Meter

این سنسور از یک چرخ توربینی استفاده می کند که در تماس با جریان گاز با سرعت بالا می چرخد. با شمارش تعداد دورها و زمان هر چرخش، نرخ جریان محاسبه می شود.

این فلومتر گاز قابلیت جبران فشار بالا یا پایین را دارد و در هر جهت نصب می شود. خروجی آن سیگنال 4-20mA استاندارد است و اتصال فرآیندی یونیورسال دارد.

کنتورهای توربین از نظر قیمت ارزان هستند. همچنین ، هنگامی که ماده اندازه گیری شده از گاز یا هر ماده دیگری باشد که هیچ نوع زباله با سرعت کم نداشته باشد ، نتایج دقیق تری می دهند.

نکته:

فلومتر توربینی برای گازهای تمیز با ویسکوزیته پایین مناسب است و در ایستگاه های اندازه گیری گاز طبیعی کاربرد گسترده دارد.

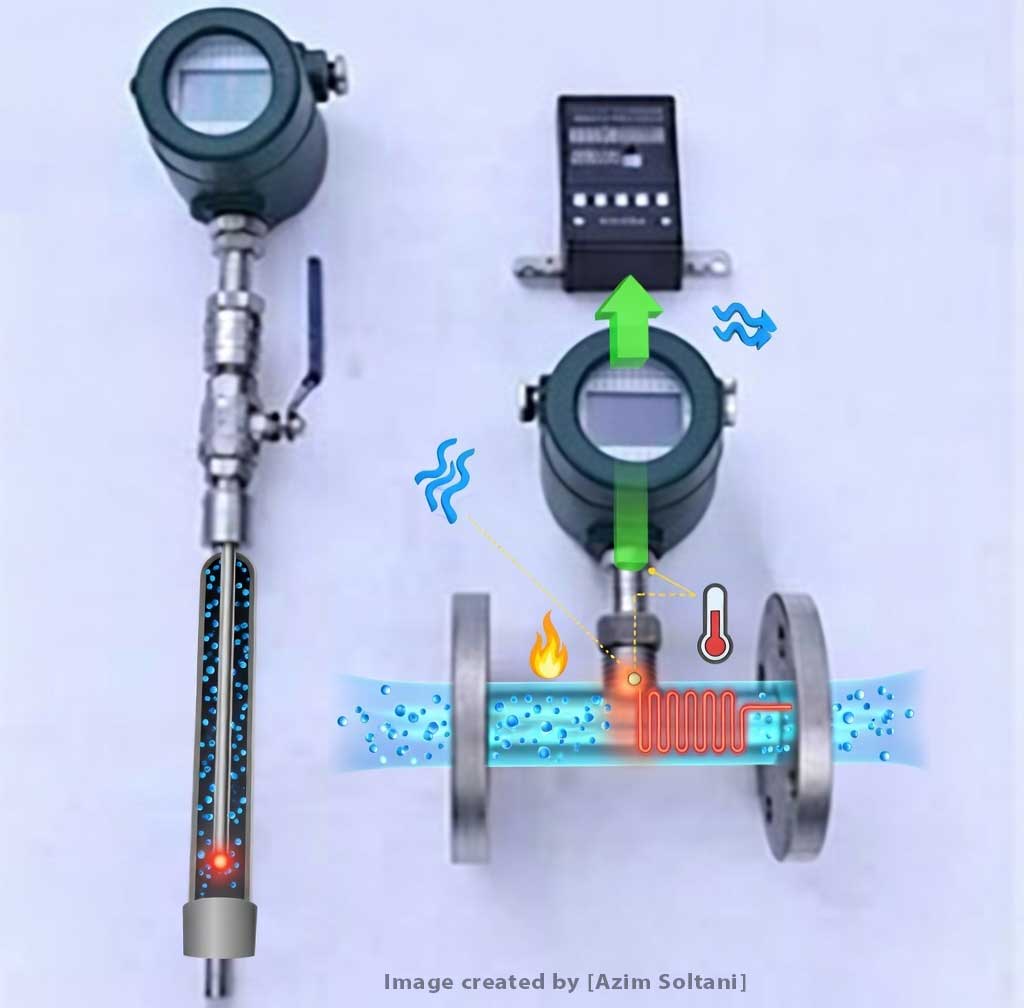

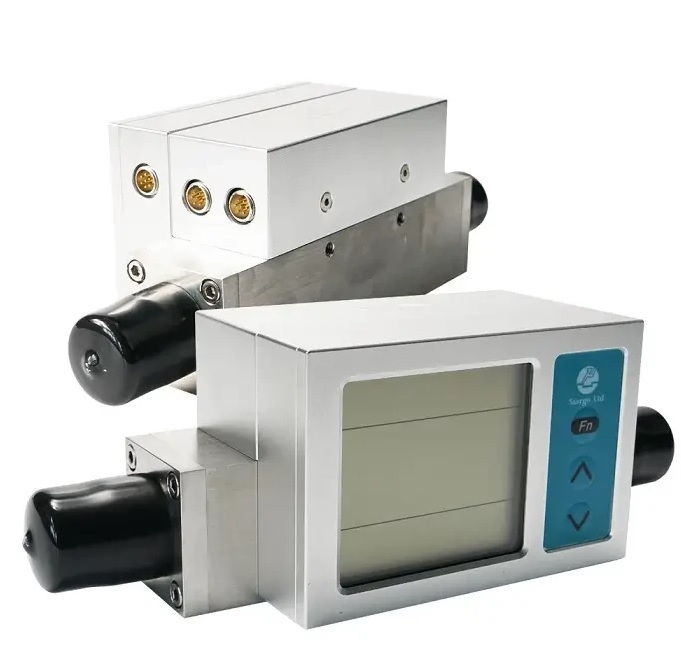

فلومتر جرمی حرارتی گاز

Thermal Gas Mass Flow Meter

این دبی سنج گاز با اندازه گیری انتقال حرارت ایجاد شده توسط سیال عبوری از یک المنت گرم شده کار می کند. تغییر دمای سنسور به سیگنال 4-20mA تبدیل می شود.

در دو مدل Insertion و Inline تولید می شود و قابلیت اندازه گیری دبی بسیار پایین تا سایز 1/8 اینچ را دارد. اتصال Hot Tapping هزینه نصب در خطوط بزرگ را کاهش می دهد.

نکته:

فلومتر جرمی حرارتی برای کاربردهای مانیتورینگ مصرف انرژی و کنترل انتشار آلاینده ها بسیار مناسب است، اما نسبت به تغییرات دمای محیط حساس است.

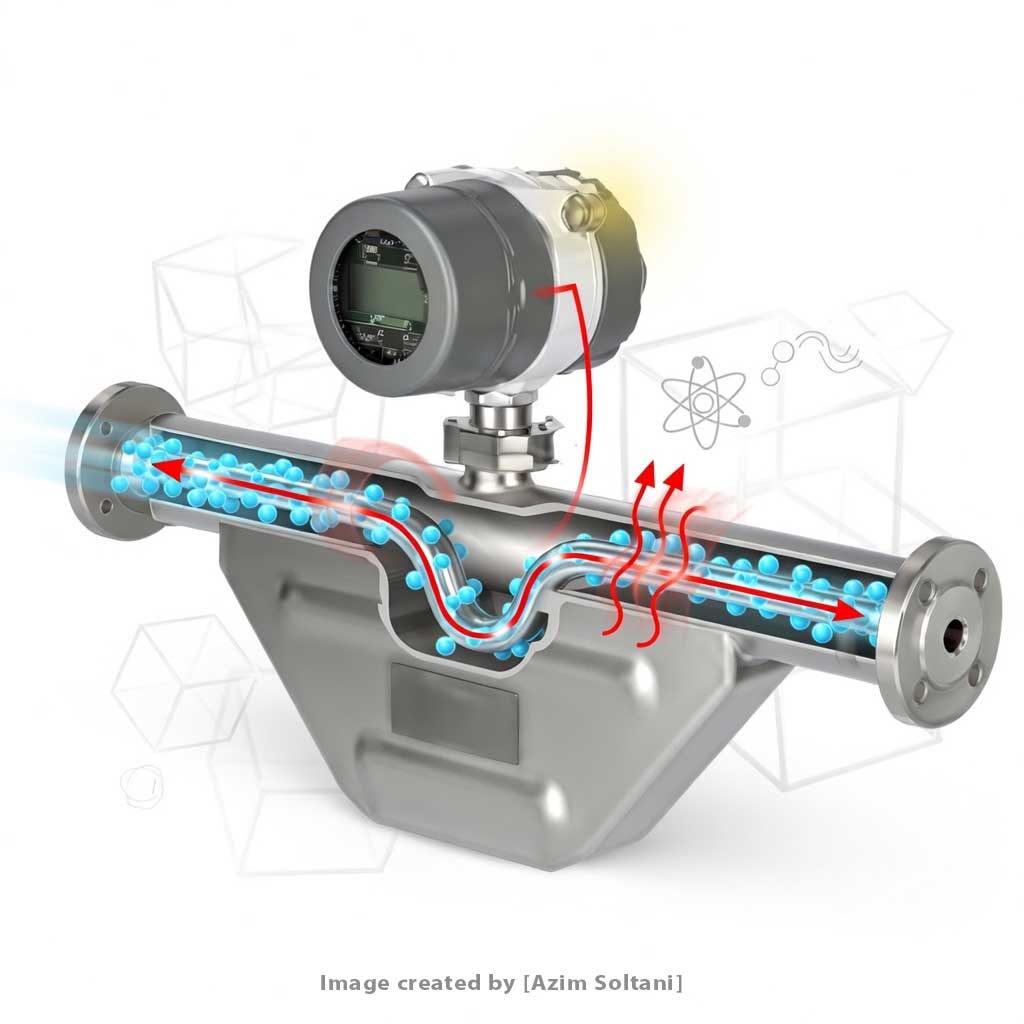

فلومتر جرمی کوریولیس گاز

Coriolis Gas Flow Meter

این جریان سنج گاز از لوله ارتعاشی استفاده می کند که نیروی Coriolis ایجاد شده توسط جرم عبوری را اندازه گیری می کند. خروجی آن سیگنال 4-20mA است.

مستقیما دبی جرمی را اندازه گیری می کند و برای فشارهای بالا مانند LPG ، LNG و کاربردهای دوزینگ بسیار دقیق مناسب است.

نکته:

فلومتر کوریولیس از تغییرات فشار و دما تاثیر نمی پذیرد و بالاترین سطح دقت را در بین انواع فلومتر گاز دارد، اما هزینه آن بالاتر است.

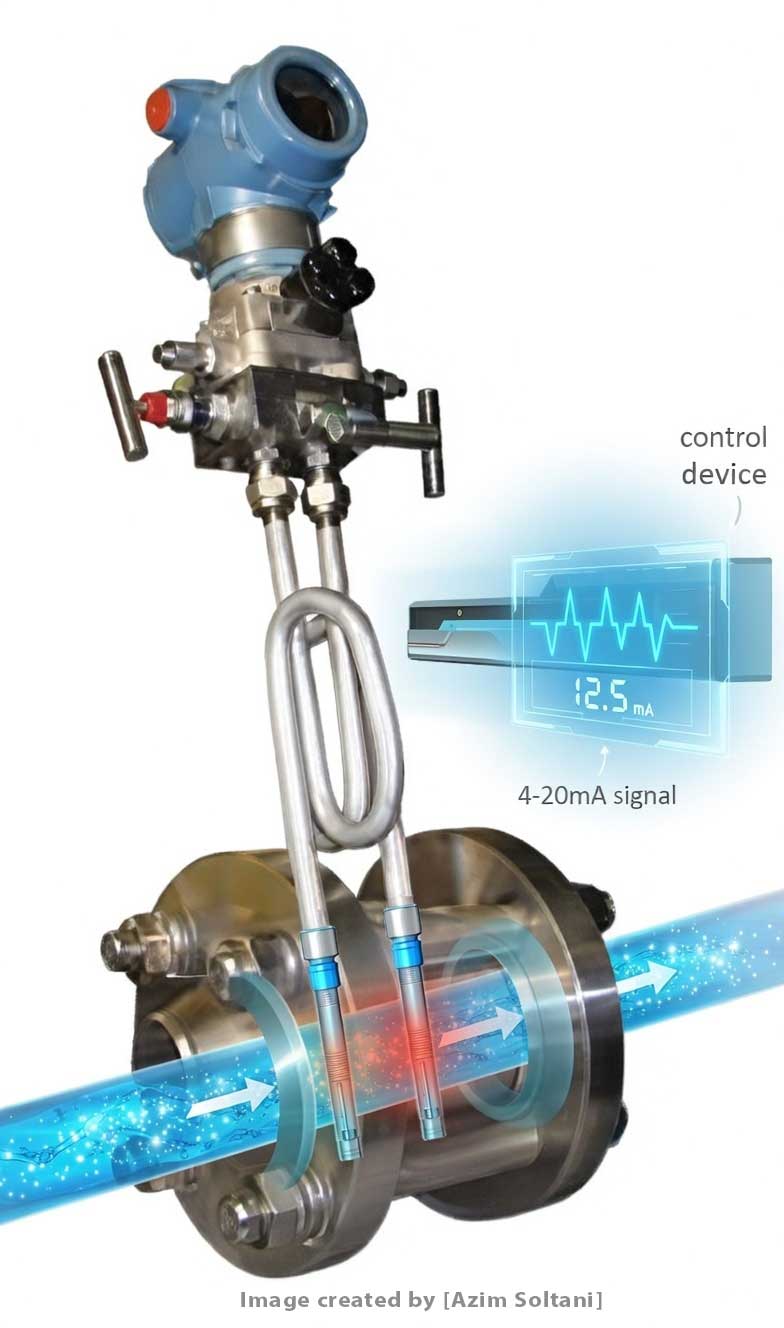

فلومتر اختلاف فشاری

Differential Pressure Flow Meter



این نوع دبی سنج گاز اختلاف فشار بین دو نقطه را اندازه گیری می کند. خروجی آن سیگنال 4-20mA است.

دقت آن بسته به اختلاف فشار و تغییرات چگالی یا ویسکوزیته سیال متغیر است.

نکته:

اورفیس پلیت ، ونتوری تیوب و پیتوت تیوب از رایج ترین المان های اولیه در این دسته هستند.



فلومتر سطح متغیر و ورتکس

Variable Area & Vortex Flow Meter

فلومتر سطح متغیر یا روتامتر دیجیتال با تغییر سطح مقطع موثر جریان کار می کند.

فلومتر ورتکس با استفاده از یک جسم مانع (bluff body) ایجاد گردابه در مسیر جریان و اندازه گیری آن توسط سنسور عمل می کند.

فلومتر ورتکس معمولا دقیق تر از روتامتر است اما هزینه بیشتری دارد.

مناسب برای گازهای با ویسکوزیته پایین تا متوسط، افت فشار کم

نیاز به طول لوله مستقیم ورودی و خروجی مناسب برای عملکرد دقیق، عملکرد ضعیف در دبی‌های بسیار پایین.

کاربردها: بخار،هوای فشرده،گازهای صنعتی،گازهای طبیعی .

نکته:

فلومتر ورتکس برای خطوط بخار و گازهای صنعتی پایدار گزینه مناسبی است.





کاربردهای فلومتر گاز

Digital Gas Flow Meter Applications

● اندازه گیری مصرف گاز طبیعی

● اندازه گیری خروجی چاه گاز

● کنترل فرآیند در پالایشگاه ها

● پایش آلایندگی صنعتی

نکته:

استفاده از فلومتر گاز در مدیریت انرژی و بهینه سازی مصرف سوخت نقش حیاتی دارد.

قیمت فلومتر گاز

Gas Flow Meter Price

قیمت فلومتر گاز به برند، سایز، نوع تکنولوژی، متریال سنسور و امکانات خروجی بستگی دارد. قیمت ها از حدود 200 دلار شروع می شود.

نکته:

در انتخاب دبی سنج گاز فقط قیمت را ملاک قرار ندهید؛ دقت، پایداری بلند مدت و خدمات کالیبراسیون اهمیت بالاتری دارند.

نتیجه گیری

Conclusion

فلومتر گاز تجهیزی حیاتی برای اندازه گیری دبی گاز در صنایع مختلف است. انواع مختلفی از جریان سنج گاز وجود دارد که هر کدام مزایا و محدودیت های خاص خود را دارند.

انتخاب صحیح فلومتر گاز باید بر اساس نوع گاز، فشار، دما، محدوده دبی و سطح دقت مورد نیاز انجام شود.



 سوالات متداول درباره فلومتر گاز (FAQ)

سوال 1: تفاوت فلومتر گاز جرمی و حجمی چیست؟

پاسخ: فلومتر جرمی مستقیما جرم عبوری را اندازه گیری می کند، در حالی که فلومتر حجمی حجم را اندازه گیری می کند و به فشار و دما وابسته است.

سوال 2: دقیق ترین دبی سنج گاز کدام است؟

پاسخ: فلومتر کوریولیس معمولا بالاترین دقت را دارد.

سوال 3: آیا فلومتر گاز برای دبی پایین مناسب است؟

پاسخ: بله، فلومتر جرمی حرارتی برای دبی های بسیار پایین مناسب است.

سوال 4: کاربرد فلومتر گاز چیست ؟

پاسخ: فلومتر گاز  برای اندازه‌گیری جریان گاز در سیستم‌های صنعتی، پزشکی، آزمایشگاهی و تهویه مطبوع قابل استفاده است.

سوال 5: آیا فلومتر گاز نیاز به کالیبراسیون دارد؟

پاسخ: بله، برای حفظ دقت اندازه‌گیری، کالیبراسیون دوره‌ای پیشنهاد می‌شود.

سوال 6: نصب فلومتر گاز چگونه انجام می‌شود؟

پاسخ: بسته به مدل ، نصب می‌تواند به‌صورت خطی (In-line)، التراسونیک (Clamp-on) یا دیفرانسیلی باشد.

سوال 7: آیا امکان اتصال فلومتر گاز به سیستم‌های کنترلی وجود دارد؟

پاسخ: بله، فلومترها  از خروجی‌های آنالوگ (4-20mA) و دیجیتال (RS485، Modbus، HART) پشتیبانی می‌کنند و به راحتی به سیستم‌های مانیتورینگ متصل می‌شوند.
