فلومتر عقربه ای KOBOLD مدل BGN و BGF

مقدمه

این مقاله به بررسی فلومتر های عقربه ای (Armored Variable Area Flowmeters) مدل BGN و BGF ساخت شرکت KOBOLD می‌پردازد. این دستگاه‌ها برای اندازه‌گیری دبی مایعات و گازها در شرایط عملیاتی دشوار مانند فشار بالا، دمای بالا و سیالات خورنده طراحی شده‌اند.

—

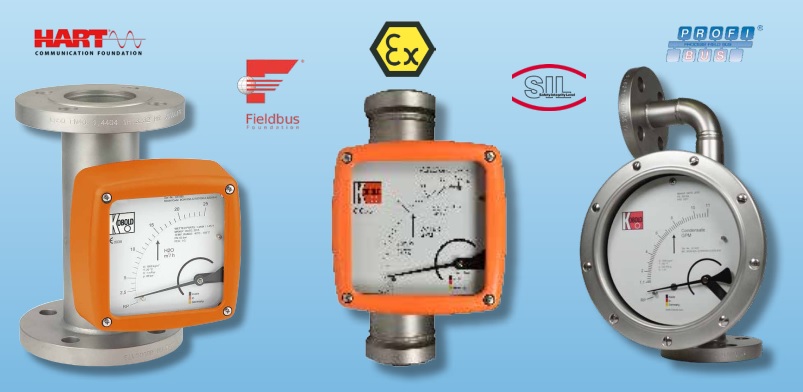

فلومتر های عقربه ای مدل BGN/BGF

Armored Variable Area Flowmeters Models BGN/BGF

فلومتر عقربه ای برای نصب عمودی



· ایده آل برای شرایط عملیاتی دشوار
· لوله های اندازه گیری: استیل ضد زنگ 316، استیل ضد زنگ با پوشش PTFE (جنس هاستلوی C-22 و سایر مواد برای BGN قابل تهیه است)
· مقیاس های خواندن مستقیم کالیبره شده برای ویسکوزیته، چگالی، فشار عملیاتی و دمای سیال
· سایز لوله: BGN تا 6 اینچ، BGF تا 3 اینچ
· اتصالات: NPT، فلنج ANSI 150/300، سایر گزینه ها قابل تهیه
· خروجی آنالوگ، HART، Profibus-PA، Foundation Fieldbus، توتالایزر
· نسخه های ویژه برای فشار بالا و دمای بالا

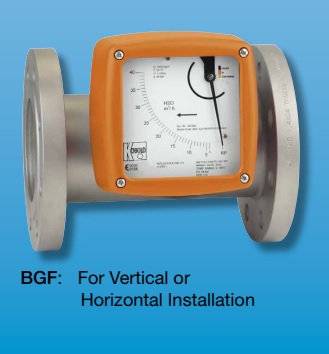

فلومتر عقربه ای برای نصب افقی

فلومتر های عقربه ای یا روتامتر عقربه ای



فلومتر های عقربه ای مدل BGN و BGF شرکت KOBOLD برای کاربردهای دشواری که نیاز به قابلیت فشار بالا، عملکرد در دمای بالا یا افت فشار کم دارند، ایده آل هستند. این فلومترها برای آب، بیشتر مایعات ویسکوز و گازهای فشرده بسیار مناسب می‌باشند.

مدل BGF برای نصب افقی و عمودی، در سایزهای لوله تا 3 اینچ قابل تهیه است. مدل BGN برای نصب عمودی، در سایزهای لوله تا 6 اینچ قابل تهیه می‌باشد. هر دو مدل دارای لوله های اندازه گیری از جنس استیل ضد زنگ یا استیل ضد زنگ روکش شده با PTFE هستند. مدل BGN همچنین در جنس هاستلوی C-22 و سایر مواد خاص مانند مونل و تانتالوم قابل تهیه می‌باشد.

مقیاس های خواندن مستقیم برای ویسکوزیته، چگالی، فشار عملیاتی و دمای سیال کالیبره شده اند. سوئیچ های حد الکترونیکی و ترانسمیتر جریان آنالوگ به عنوان گزینه در دسترس هستند و می توانند از طریق روش های حفاظت intrinsically safe (ذاتاً ایمن) عمل کرده و در مناطق خطرناکی که نصب های intrinsically safe مجاز است، مورد استفاده قرار گیرند. هر دو مدل همچنین با توتالایزر اختیاری قابل تهیه هستند. طراحی های سفارشی برای فشار بالا، دمای بالا، اتصالات خاص و مواد ویژه قابل ارائه می‌باشد.

—

جزئیات فنی: سنسور

Technical Details: Sensor

مواد : استیل ضد زنگ 316L / استیل ضد زنگ 316-Ti، هاستلوی C-22، PTFE، سایر مواد در صورت درخواست
اتصال فرآیند : ASME B16.5، NPT، سایر اتصالات در صورت درخواست
فشار اسمی : 580 پوند بر اینچ مربع (PSIG)، کلاس 150/300 ASME (استاندارد) (BGN-S/H)(BGF-S)
230 PSIG، کلاس 150 ASME (استاندارد) (BGN-P)(BGF-P)
فشارهای بالاتر با درخواست (حداکثر BGN: 8700 PSIG) (حداکثر BGF: 5800 PSIG)
دمای فرآیند :
-40 تا 390 درجه فارنهایت (BGN-S/H* بدون خروجی الکتریکی) (BGF-S* بدون خروجی الکتریکی) (BGF-S* با نمایشگر از راه دور)
-40 تا 300 درجه فارنهایت (BGN-S/H* با خروجی الکتریکی) (BGF-S* با خروجی الکتریکی)
-40 تا 660 درجه فارنهایت (BGN-S/H* با نمایشگر از راه دور)
-40 تا 257 درجه فارنهایت (BGN-P)(BGF-P)
دمای محیط : 40- تا 176 درجه فارنهایت

دقت:

BGN مایع : 1.6± درصد از کل مقیاس (Full Scale) (BGN-S/H)
2.0± درصد از کل مقیاس (BGN-P)
BGN گاز : 1.8± درصد از کل مقیاس (BGN-S/H)
2.2± درصد از کل مقیاس (BGN-P)
BGF مایع/گاز : 2.0± درصد از کل مقیاس
عدم دقت اضافی با ترانسمیتر (ES) : 0.2± درصد
تکرارپذیری : 0.5± درصد از کل مقیاس (BGN)
0.8± درصد از کل مقیاس (BGF)

· کد “S” = استیل ضد زنگ، کد “P” = روکش PTFE، کد “H” = هاستلوی

حفاظت : IP 65 (محفظه آلومینیومی)
IP 67 (محفظه استیل ضد زنگ)



گواهی‌نامه‌ها

BGN/BGF
حفاظت در برابر انفجار : BVS 03 ATEX H/B 112
علامت CE BGN : دستورالعمل تجهیزات تحت فشار 97/23/EC

—

جزئیات فنی: نمایشگر

Technical Details: Display

جنس : آلومینیوم (لعاب پخته) استیل ضد زنگ (به عنوان گزینه)
خروجی های الکتریکی : سوئیچ القایی، SJ 3,5-N NAMUR (استاندارد)
سوئیچ القایی، SJ 3,5-SN NAMUR (طراحی ایمن) در صورت درخواست
میکروسوئیچ
سایر موارد در صورت درخواست
دمای محیط : 40- تا 176 درجه فارنهایت (بدون سوئیچ حد)
40- تا 150 درجه فارنهایت (با سوئیچ حد)

—

جزئیات فنی: ترانسمیتر

Technical Details: Transmitter

• ES با پروتکل HART
• ES با پروتکل HART و 2 سوئیچ NAMUR**
• ES با پروتکل HART و سوئیچ NAMUR** / 1 خروجی پالس
• ES با Profibus PA
• ES با پروتکل HART و توتالایزر
• ES با Fieldbus Foundation
** کنتاکت را می توان با استفاده از HART پیکربندی کرد

منبع تغذیه : 14 تا 30 ولت DC
خروجی : غیرفعال (Passive)، ایزوله گالوانیکی
جریان : 4-20 میلی آمپر
باینری 1 و 2 : Ui = 30 V، Ii = 20 mA، Pi = 100 mW
ورودی باینری : بازنشانی شمارنده (فقط برای ES با توتالایزر)
دمای محیط : 40- تا 158 درجه فارنهایت



گواهی‌ نامه

حفاظت در برابر انفجار : DMT 00 ATEX E 075
نوع حفاظت : II 2G EEx ia IIC T6
علامت CE BGN : دستورالعمل حفاظت در برابر انفجار 94/9/EC (برای BGF نیست)

—

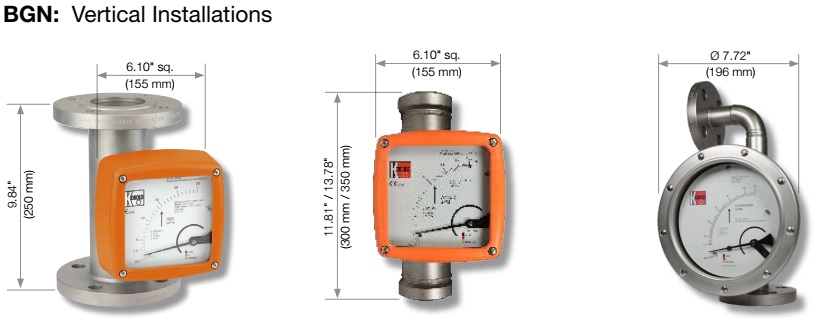

 روش عملکرد در نصب های عمودی BGN

BGN: Vertical Installations

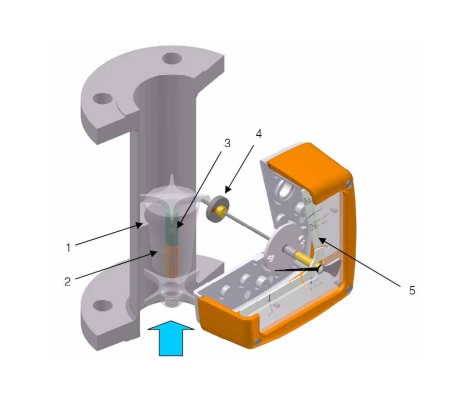

روش عملکرد فلومتر عقربه ای BGN

BGN Method of Operation

BGN از یک تیوپ اندازه گیری با اتصالات، یک حلقه اندازه گیری و یک شناور مخروطی شکل تشکیل شده است. موقعیت شناور از طریق یک آهنربای محصور شده (3) به یک آهنربای مقابل (4) که روی محور عقربه نصب شده است منتقل می شود و از طریق یک عقربه روی مقیاس (5) نشان داده می شود. جریان سیال از پایین به بالا است. شناور (2) به اندازه ای بالا می رود تا یک شکاف حلقوی بین حلقه اندازه گیری (1) و شناور مخروطی شکل (2) ایجاد شود که متناسب با دبی است. نیروهای وارد بر شناور در حالت تعادل هستند. هر موقعیت شناور معادل یک مقدار دبی است که در هنگام کالیبراسیون اندازه گیری شده و سپس به مقیاس منتقل می شود.

—

نسخه ها/مدل های موجود فلومتر های عقربه ای

Available Versions/Models

نمایشگر آلومینیومی:
نمایشگر بهینه شده. مقیاس بزرگ و خواندن آسان. لبه های گرد برای تخلیه مناسب پس از تماس با محیط مرطوب. پوشش ویژه مناسب برای استفاده در فضای باز.



نمایشگر استیل ضد زنگ:
حفاظت IP67 برای کاربردهای شدید. طراحی گرد برای تخلیه مناسب پس از تماس با محیط مرطوب. اثبات شده در کاربردهای فراساحلی با شرایط خشن و شور.





دمای بالا:
نمایشگر دور از لوله اندازه گیری برای دمای فرآیند تا 660 درجه فارنهایت مونتاژ شده است. قابلیت استفاده با سوئیچ های حد یا ترانسمیترها.







مواد ویژه / پوشش ها:
پوشش PTFE برای مقاومت شیمیایی. قطعات خیس شونده از جنس هاستلوی یا مونل. قابل استفاده در مناطق خاص یا کاربردهای بسیار خورنده مانند اسید و باز.







فشار بالا:
طراحی منحصر به فرد BGN امکان ساخت آن با لوله با دیواره بسیار ضخیم را فراهم می کند. این مدل ها را می توان در کاربردهایی استفاده کرد که سایر ابزارها قادر به کار نیستند.





ژاکت گرمایشی:
یک طراحی دو جداره با ژاکت گرمایشی را می توان برای محیط هایی مانند بخار، آب گرم یا روغن حرارتی استفاده کرد. ژاکت گرمایشی برای برآورده کردن نیازهای دقیق شما سفارشی می شود.





راه حل های مهندسی شده سفارشی:
ما در توسعه راه حل های سفارشی برای دشوارترین مشکلات اندازه گیری شما تخصص داریم. ما در مهندسی و ساخت مجموعه های سفارشی ماهر و موفق هستیم. نمونه ها عبارتند از: شیرهای تنظیم، کنترل کننده های جریان و تنظیم کننده های جریان فشار تفاضلی (شامل لوله کشی). با ما تماس بگیرید تا خوشحال باشیم به شما در مهندسی راه حلی برای چالش برانگیزترین شرایطتان کمک کنیم.



روش عملکرد در نصب های عمودی BGN

BGN: Vertical Installations

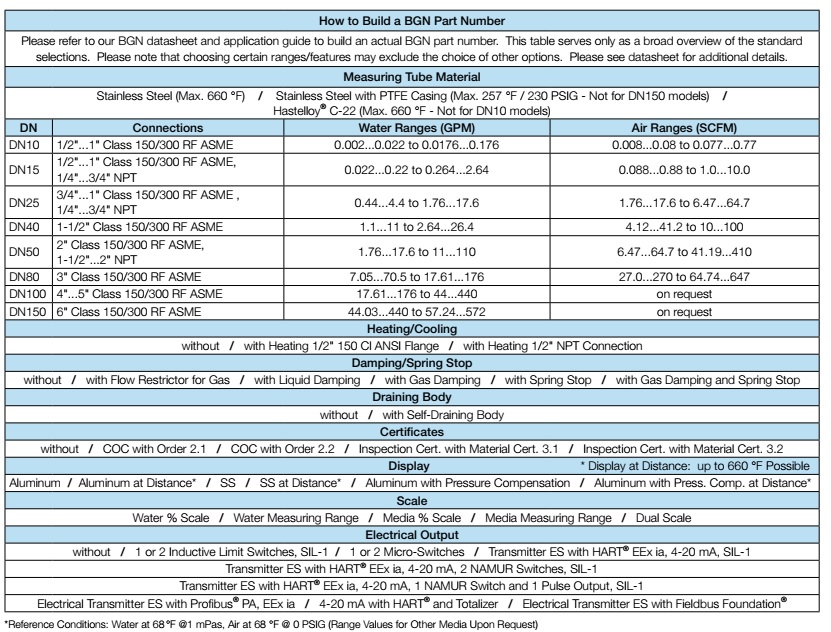

نحوه ساخت شماره قطعه BGN

How to Build a BGN Part Number

لطفاً برای ساخت شماره قطعه واقعی BGN به برگه اطلاعات (datasheet) و راهنمای کاربردی BGN مراجعه کنید. این جدول تنها به عنوان یک نمای کلی از انتخاب های استاندارد عمل می کند. لطفاً توجه داشته باشید که انتخاب برخی رنج‌ها/ویژگی‌ها ممکن است انتخاب گزینه‌های دیگر را حذف کند. برای جزئیات بیشتر به برگه اطلاعات مراجعه کنید.



جنس لوله اندازه گیری
…
DN – اتصالات – رنج آب (گالن بر دقیقه) – رنج هوا (فوت مکعب استاندارد بر دقیقه)

—

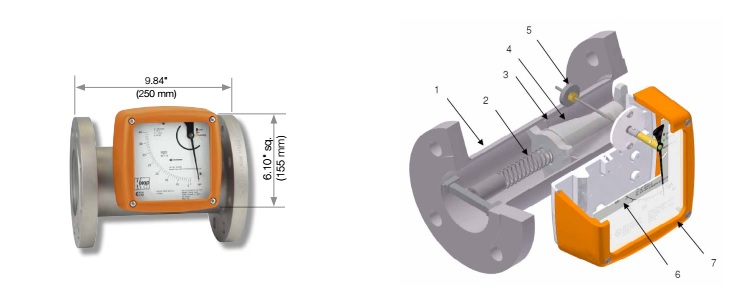

روش عملکرد در نصب های افقی یا عمودی BGF

BGF: Horizontal or Vertical Installations







روش عملکرد BGF

BGF Method of Operation

عنصر اندازه گیری BGF (1) از یک حلقه اندازه گیری (3) و یک بدنه اندازه گیری مخروطی (4) با یک فنر فشاری (2) تشکیل شده است. هنگامی که جریان کافی وجود داشته باشد، بدنه اندازه گیری جابجا می شود تا نیروی جریان و بدنه اندازه گیری به اضافه کشش فنر به تعادل برسند. این موقعیت توسط آهنربای داخل بدنه اندازه گیری از طریق یک سیستم کوپلینگ مغناطیسی (5) به حرکت

چرخشی تبدیل می شود. سپس به مقیاس (6) داخل محفظه (7) منتقل می شود.

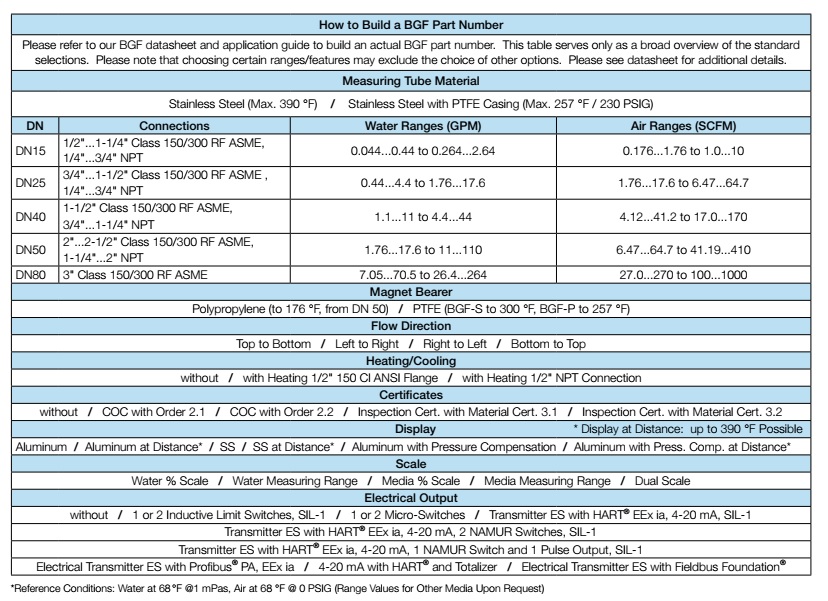

نحوه ساخت شماره قطعه BGF

How to Build a BGF Part Number

لطفاً برای ساخت شماره قطعه واقعی BGF به برگه اطلاعات و راهنمای کاربردی BGF مراجعه کنید. این جدول تنها به عنوان یک نمای کلی از انتخاب های استاندارد عمل می کند. لطفاً توجه داشته باشید که انتخاب برخی رنج‌ها/ویژگی‌ها ممکن است انتخاب گزینه‌های دیگر را حذف کند. برای جزئیات بیشتر به برگه اطلاعات مراجعه کنید.

جنس لوله اندازه گیری
استیل ضد زنگ (حداکثر 390 درجه فارنهایت) / استیل ضد زنگ با پوشش PTFE (حداکثر 257 درجه فارنهایت / 230 PSIG)
