اندازه‌ گیری فشار با سنسور و ترانسمیتر

📘 مقدمه

اندازه‌ گیری فشار (Pressure Measurement) یکی از پرکاربردترین روش‌ها در صنایع فرآیندی، نفت و گاز، پتروشیمی، آب و فاضلاب و نیروگاه‌ها است. فشار نه‌تنها به‌عنوان یک پارامتر مستقل اندازه‌گیری می‌شود، بلکه می‌تواند برای محاسبه دبی و سطح نیز مورد استفاده قرار گیرد.

سیستم‌های اندازه‌گیری فشار شامل سنسورهای مطلق/نسبی (Cerabar S/M)، سنسورهای فشار تفاضلی (Deltabar S) و سنسورهای فشار هیدروستاتیک (Deltapilot S) هستند. این تجهیزات با نصب صحیح و کابل‌کشی مناسب، از همان لحظه راه‌اندازی عملکرد دقیق و پایدار ارائه می‌دهند.

در این مقاله، اصول نصب و راه‌اندازی، پیکربندی سریع (Quick Setup)، روش‌های کالیبراسیون، نگهداری دوره‌ای، برنامه‌ریزی تعمیرات و مدیریت قطعات یدکی بررسی می‌شود تا مهندسان ابزار دقیق بتوانند با اطمینان از دقت، قابلیت اطمینان و طول عمر تجهیزات فشار بهره‌مند شوند.





اندازه‌گیری فشار – راه‌اندازی صحیح تضمین آرامش خاطر است

Pressure measurement – Proper commissioning ensures peace of mind

اندازه‌گیری فشار از اصول مختلفی استفاده می‌کند و بسته به کاربرد می‌تواند برای محاسبه دبی یا سطح به‌کار رود. بنابراین این تجهیزات در طیف وسیعی از کاربردها استفاده می‌شوند. بیشتر پرسش‌ها در زمان راه‌اندازی گزارش می‌شوند. با نصب و کابل‌کشی صحیح، عملکرد فوری حاصل می‌شود. همچنین اطلاعات مفیدی برای بهره‌برداری بهتر از تجهیزات در طول چرخه عمر و آماده‌سازی برای جایگزینی تدریجی ارائه شده است.



مبانی – اطلاعات مشترک برای انواع سنسورهای فشار محدوده فعلی تجهیزات فشار Endress+Hauser شامل:

Basics – Information common to any type of pressure sensors

• ترانسمیترهای فشار مطلق/نسبی Cerabar S و M

• ترانسمیترهای فشار تفاضلی Deltabar S

• ترانسمیترهای فشار هیدروستاتیک Deltapilot S

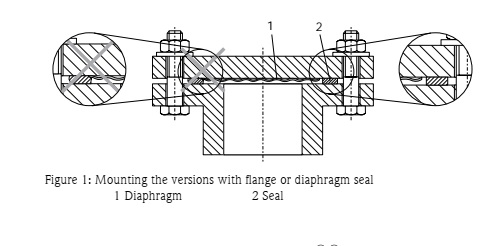

دستورالعمل نصب – نکات عمومی (see Fig.1)

Installation instructions – general notes (see Fig.1)

• در نصب فلنجی، واشر نباید روی دیافراگم فشار بیاورد زیرا نتیجه اندازه‌گیری را تحت تأثیر قرار می‌دهد.

• دستورالعمل‌های اختصاصی هر دستگاه در صفحات بعدی توضیح داده شده‌اند.



راه‌اندازی – پیکربندی

Setup – Configuration

• اگر شرایط نصب و سیم‌کشی به‌درستی رعایت شده باشد، از اولین فعال‌سازی دستگاه اندازه‌گیری صحیح دریافت می‌شود.

• پیکربندی فقط برای بهینه‌سازی پارامترهای عملیاتی (مانند تنظیم خروجی جریان) استفاده می‌شود.

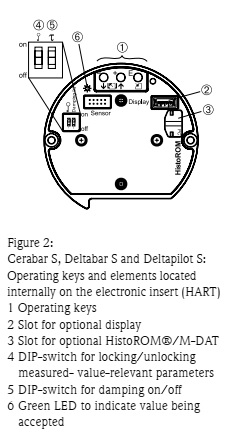

QUICK SETUP – Cerabar S, Deltabar S and Deltapilot S

QUICK SETUP – در Cerabar S، Deltabar S و Deltapilot S نسل جدید این تجهیزات به جای برنامه‌ریزی ماتریسی، قابلیت QUICK SETUP دارد که امکان پیکربندی سریع و آسان عملکردهای اصلی (واحدها، خروجی‌ها و …) را فراهم می‌کند.



پیکربندی از طریق PC – FieldCare



• امکان پیکربندی فلومترها از طریق نرم‌افزار FieldCare وجود دارد.

•  خدمات Endress+Hauser می‌تواند هر دستگاه را برای شما راه‌اندازی کند (بخش Commissioning).



عملیات و نگهداری

Operation and Maintenance

ابزارهای اندازه‌گیری فشار قطعات سایشی ندارند و نسبت به محیط حساس نیستند، بنابراین نیاز به نگهداری کمی دارند. توصیه می‌شود بررسی‌های دوره‌ای انجام شود:

• وضعیت درپوش و بدنه

• وضعیت دیافراگم

• آب‌بندی گلند کابل

• عدم وجود میعان داخل محفظه

• بررسی اتصالات ماژول الکترونیکی

اندازه‌گیری سیگنال تست 4 تا 20 میلی‌آمپر (see Fig.3)

Taking 4 to 20 mA test signal (see Fig.3)

• سیگنال 4 تا 20 mA را می‌توان از ترمینال مثبت و تست بدون قطع اندازه‌گیری برداشت.

• ولتاژ تغذیه حداقل دستگاه با تغییر موقعیت جامپر کاهش می‌یابد و امکان کار با منابع ولتاژ پایین‌تر فراهم می‌شود.



کالیبراسیون

Calibration

• سنسورهای فشار هیدروستاتیک در راه‌اندازی نیاز به کالیبراسیون دارند.

• همه سنسورهای فشار نیازمند کالیبراسیون دوره‌ای هستند.

• فرکانس کالیبراسیون به دقت مورد انتظار بستگی دارد.

• کالیبراسیون می‌تواند در محل یا در آزمایشگاه (برای دقت بیشتر یا کالیبراسیون معتبر) انجام شود.



برنامه‌ریزی نگهداری

Maintenance planning – Installed Base Audit

 مشاوران خدمات Endress+Hauser با ممیزی تجهیزات نصب‌شده به شما کمک می‌کنند تا:

• بخش‌های بحرانی تجهیزات را شناسایی کنید.

• برنامه نگهداری و کالیبراسیون کارآمدتری داشته باشید.

• ریسک خرابی‌های ناخواسته را کاهش دهید.





اجرای نگهداری – قراردادهای خدماتی

Maintenance performing – Service contracts

• اگر زمان یا ابزار کافی برای نگهداری ندارید، قرارداد خدمات Endress+Hauser پشتیبانی لازم را فراهم می‌کند.

• شامل بررسی‌های منظم، تمدید ضمانت و کنترل هزینه‌هاست.

• چهار سطح خدمات از پشتیبانی منظم تا قراردادهای مشارکتی ارائه می‌شود.



نگهداری اصلاحی

Corrective maintenance

• هرچه ابزار بحرانی‌تر باشد، زمان تعمیر قابل قبول کوتاه‌تر است.

• قطعات یدکی به‌گونه‌ای طراحی شده‌اند که توسط کاربر به‌راحتی قابل تعویض باشند.

• آموزش‌های تخصصی برای تشخیص سریع خطا و انتخاب روش تعمیر مناسب ارائه می‌شود.



موجودی قطعات یدکی

Spare parts stock

• تجهیزات Cerabar S، Deltabar S و Deltapilot S از ماژول‌های الکترونیکی مشترک استفاده می‌کنند (HART، Profibus و …).

• فقط سنسور و برد الکترونیکی بین دستگاه‌ها متفاوت است.

• این موضوع باعث کاهش موجودی قطعات یدکی می‌شود.

• توصیه می‌شود برای هر دستگاه یک مجموعه کامل ماژول الکترونیکی ذخیره شود.

• در ابزارهای بسیار بحرانی، ذخیره یک دستگاه کامل نیز پیشنهاد می‌شود.





Re-engineering

بازطراحی اگر قصد استفاده از ابزار در کاربرد جدید دارید، می‌توانید پارامترهای مرتبط را بررسی کنید. ابزار آنلاین Applicator در دسترس است.
