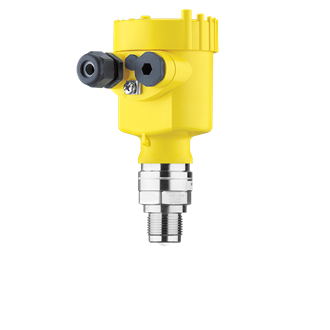

وگا پالس 64 (VEGAPULS 64)

وگا پالس 64 (VEGAPULS 64)؛ معرفی، مشخصات فنی و کاربرد سنسور راداری سطح

معرفی سنسور سطح راداری VEGAPULS 64

سنسور VEGAPULS 64 یکی از تجهیزات اندازه‌گیری سطح محصولات شرکت VEGA است که برای اندازه‌گیری پیوسته سطح مایعات در مخازن صنعتی طراحی شده است. این تجهیز با استفاده از فناوری راداری و فرکانس کاری 80 گیگاهرتز، امکان اندازه‌گیری سطح مایعات را بدون تماس مستقیم با سیال فراهم می‌کند. طراحی این سنسور به‌گونه‌ای است که در مخازن کوچک، فضاهای نصب محدود و مخازنی که دارای تجهیزات داخلی مانند همزن و کویل حرارتی هستند، عملکرد مناسبی داشته باشد.

در بسیاری از صنایع، اندازه‌گیری دقیق سطح مایعات نقش مهمی در کنترل فرایند، مدیریت موجودی مخازن و افزایش ایمنی تجهیزات دارد. سنسور راداری وگا پالس 64 با برخورداری از پرتو متمرکز و ساختار غیرتماسی، برای کاربردهایی که به اندازه‌گیری قابل‌اعتماد سطح نیاز دارند، گزینه‌ای قابل‌توجه محسوب می‌شود.

وگا پالس 64 چگونه کار می‌کند؟

عملکرد VEGAPULS 64 بر پایه فناوری اندازه‌گیری راداری است. این دستگاه امواج راداری را به سمت سطح مایع ارسال می‌کند و سپس بازتاب امواج از سطح سیال را دریافت می‌کند. با تحلیل سیگنال بازگشتی، فاصله بین سنسور و سطح مایع محاسبه می‌شود. این فاصله با توجه به ابعاد مخزن و تنظیمات دستگاه، به مقدار سطح تبدیل خواهد شد.

از آنجا که اندازه‌گیری به تماس مستقیم سنسور با مایع وابسته نیست، این تجهیز می‌تواند در بسیاری از کاربردهایی که تماس با سیال نامطلوب است، مورد استفاده قرار گیرد. البته شرایط نصب، ویژگی‌های سیال، طراحی آنتن و تنظیمات اندازه‌گیری همچنان در کیفیت نتیجه نهایی تأثیرگذار هستند.

مشخصات فنی سنسور VEGAPULS 64

برای انتخاب صحیح سنسور سطح راداری، بررسی مشخصات فنی و تطبیق آن‌ها با شرایط واقعی فرایند ضروری است. مهم‌ترین مشخصات اعلام‌شده برای مدل VEGAPULS 64 عبارت‌اند از:

توجه: مقادیر فوق مشخصات عمومی محصول هستند و تمام محدوده‌ها الزاماً در یک پیکربندی واحد قابل دستیابی نیستند. پیش از خرید یا جایگزینی تجهیز، باید دیتاشیت نسخه دقیق، نوع آنتن، اتصال فرایندی، مواد در تماس با سیال و تأییدیه‌های موردنیاز بررسی شوند.

مزایای سنسور راداری وگا پالس 64

1. اندازه‌گیری بدون تماس با سیال

یکی از مهم‌ترین مزایای VEGAPULS 64، اندازه‌گیری سطح بدون تماس مستقیم با مایع است. این ویژگی می‌تواند نیاز به نگهداری قطعات در تماس با سیال را کاهش دهد و در بسیاری از کاربردها به افزایش قابلیت اطمینان سیستم کمک کند.

2. پرتو راداری متمرکز با فرکانس 80 گیگاهرتز

فرکانس کاری 80 گیگاهرتز امکان تمرکز مناسب‌تر پرتو راداری را فراهم می‌کند. این ویژگی به‌ویژه در مخازکی که تجهیزاتی مانند همزن، لوله‌های داخلی یا کویل‌های حرارتی دارند، اهمیت دارد؛ زیرا کاهش برخورد پرتو با موانع داخلی می‌تواند به بهبود کیفیت اندازه‌گیری کمک کند.

3. مناسب برای مخازن کوچک و فضاهای محدود

در برخی واحدهای صنعتی، فضای کافی برای نصب سنسورهای بزرگ وجود ندارد. VEGAPULS 64 با برخورداری از گزینه‌های مختلف اتصال و طراحی آنتن مناسب، امکان نصب در برخی مخازن کوچک و نقاطی را فراهم می‌کند که محدودیت فضا دارند.

4. قابلیت استفاده در صنایع مختلف

این سنسور برای اندازه‌گیری سطح طیف متنوعی از مایعات، از سیالات پایه آبی تا هیدروکربن‌ها و گازهای مایع، طراحی شده است. انتخاب نسخه مناسب باید بر اساس دمای فرایند، فشار، مشخصات سیال و شرایط نصب انجام شود.

5. امکان انتقال اطلاعات به سیستم کنترل

خروجی 4 تا 20 میلی‌آمپر همراه با پروتکل HART امکان انتقال اطلاعات اندازه‌گیری به سیستم‌های کنترل صنعتی را فراهم می‌کند. این قابلیت در کاربردهایی مانند پایش سطح مخازن، کنترل فرایند و مدیریت موجودی مایعات اهمیت دارد.

کاربردهای VEGAPULS 64 در صنایع مختلف

صنایع نفت، گاز و پتروشیمی

در واحدهای نفت و پتروشیمی، اندازه‌گیری سطح مخازن حاوی هیدروکربن‌ها و سایر مایعات فرایندی اهمیت زیادی دارد. انتخاب نسخه مناسب VEGAPULS 64 می‌تواند در پایش پیوسته سطح و ارسال اطلاعات به سیستم کنترل مورد استفاده قرار گیرد.

صنایع شیمیایی

مخازن مواد اولیه، محصولات شیمیایی و مایعات فرایندی به تجهیزات اندازه‌گیری متناسب با شرایط کاری نیاز دارند. فناوری غیرتماسی این سنسور می‌تواند در کاربردهای سازگار با مشخصات فنی و مواد سازنده تجهیز مفید باشد.

صنایع غذایی و دارویی

برخی نسخه‌های VEGAPULS 64 با اتصالات و مواد مناسب کاربردهای بهداشتی عرضه شده‌اند. در این صنایع، انتخاب تجهیز باید با توجه به الزامات نظافت، نوع اتصال، سازگاری مواد و تأییدیه‌های بهداشتی موردنیاز انجام شود.

صنایع آب و فاضلاب

در مخازن ذخیره آب و برخی فرایندهای مدیریت مایعات، اندازه‌گیری پیوسته سطح برای کنترل عملکرد تجهیزات و جلوگیری از سرریز یا کاهش بیش از حد سطح ضروری است. استفاده از سنسور راداری در این کاربردها به شرایط نصب و مشخصات مخزن بستگی دارد.

نیروگاه‌ها و واحدهای تولید انرژی

در واحدهای تولید انرژی، اندازه‌گیری سطح مایعات در مخازن ذخیره و تجهیزات فرایندی بخشی از سیستم پایش و کنترل محسوب می‌شود. سنسور VEGAPULS 64 در صورت تطابق با شرایط فشار و دمای فرایند می‌تواند در چنین کاربردهایی به کار گرفته شود.

تفاوت VEGAPULS 64 با سنسورهای سطح دیگر

سنسورهای سطح در فناوری‌های مختلفی مانند راداری، اولتراسونیک، خازنی و هیدرواستاتیک تولید می‌شوند. هر فناوری مزایا و محدودیت‌های خاص خود را دارد و انتخاب مناسب به نوع سیال و شرایط فرایند وابسته است.

در مقایسه با سنسورهای اولتراسونیک، فناوری راداری معمولاً وابستگی کمتری به شرایط انتقال صوت در فضای بالای مایع دارد. با این حال، عملکرد واقعی هر تجهیز به طراحی آن و شرایط کاربرد بستگی دارد.

در مقایسه با روش‌های اندازه‌گیری تماسی، سنسور راداری غیرتماسی مانند VEGAPULS 64 می‌تواند نیاز به تماس مستقیم با سیال را حذف کند. این موضوع در کاربردهایی که خوردگی، آلودگی یا محدودیت‌های نگهداری مطرح هستند، اهمیت دارد.

در انتخاب بین مدل‌های مختلف وگا نیز باید به محدوده اندازه‌گیری، نوع سیال، شرایط فرایند، فضای نصب، نوع خروجی و نیازهای ارتباطی توجه کرد. صرفاً یکسان بودن برند یا فناوری اندازه‌گیری برای انتخاب جایگزین کافی نیست.

دلایل بروز خطا در سنسور VEGAPULS 64

با وجود مزایای فناوری راداری، نصب نامناسب، تنظیمات اشتباه یا تغییر شرایط فرایند ممکن است باعث بروز خطا و اختلال در اندازه‌گیری شود. برخی از مواردی که هنگام بررسی عملکرد دستگاه باید در نظر گرفته شوند، عبارت‌اند از:

• نمایش سطح نادرست: ممکن است به تنظیمات نامناسب، تعریف اشتباه ابعاد مخزن یا انتخاب نادرست محدوده اندازه‌گیری مربوط باشد.
• سیگنال اندازه‌گیری ناپایدار: تغییرات شدید سطح، تلاطم مایع، کف یا بازتاب‌های ناخواسته می‌توانند بر کیفیت سیگنال تأثیر بگذارند.
• عدم دریافت سیگنال معتبر: باید نصب سنسور، وضعیت آنتن، مسیر پرتو راداری و تنظیمات دستگاه بررسی شود.
• قطع خروجی 4 تا 20 میلی‌آمپر: بررسی سیم‌کشی، منبع تغذیه، اتصالات، حلقه جریان و تنظیمات خروجی ضروری است.
• نمایش خطا یا هشدار: کد خطا، وضعیت تشخیصی دستگاه و اطلاعات موجود در نرم‌افزار تنظیمات باید بر اساس دفترچه راهنمای همان نسخه بررسی شوند.

این موارد صرفاً مسیرهای اولیه عیب‌یابی هستند و به معنی وجود یک علت قطعی برای هر نشانه نیستند. تشخیص نهایی باید با بررسی وضعیت واقعی دستگاه و مستندات فنی انجام شود.

تعمیر و نگهداری VEGAPULS 64

سنسور VEGAPULS 64 به دلیل ماهیت اندازه‌گیری غیرتماسی، در بسیاری از کاربردها به نگهداری مکانیکی محدودی نیاز دارد. با این حال، بررسی دوره‌ای وضعیت نصب، سلامت اتصالات الکتریکی، آب‌بندی، شرایط محیطی و کیفیت سیگنال اندازه‌گیری می‌تواند از بروز اختلالات ناخواسته جلوگیری کند.

در صورت مشاهده خطای مداوم، خروجی غیرعادی یا اختلاف محسوس بین مقدار نمایش‌داده‌شده و سطح واقعی، بهتر است پیش از تعویض تجهیز، مواردی مانند تنظیمات پارامترها، وضعیت نصب، شرایط فرایند و مدار تغذیه بررسی شوند.

در فرایند تعمیر سنسور VEGAPULS 64، تشخیص دقیق عیب اهمیت زیادی دارد؛ زیرا تعویض قطعه بدون شناسایی علت اصلی ممکن است مشکل را برطرف نکند. همچنین پس از هرگونه تعمیر یا تغییر تنظیمات، عملکرد اندازه‌گیری و خروجی دستگاه باید متناسب با الزامات فرایند بررسی شود.

آیا VEGAPULS 64 هنوز انتخاب مناسبی است؟

VEGAPULS 64 به دلیل فناوری راداری 80 گیگاهرتز، اندازه‌گیری غیرتماسی و قابلیت استفاده در طیف متنوعی از کاربردهای مایعات، یکی از مدل‌های شناخته‌شده در تجهیزات اندازه‌گیری سطح به شمار می‌رود.

با این حال، شرکت VEGA مدل VEGAPULS 6X را به‌عنوان محصول جانشین VEGAPULS 64 معرفی کرده است. بنابراین، هنگام خرید تجهیز جدید باید علاوه بر مشخصات فنی، وضعیت عرضه محصول، دسترسی به قطعات، خدمات فنی و امکان استفاده از مدل جایگزین نیز بررسی شود.

اگر در یک واحد صنعتی از VEGAPULS 64 استفاده می‌شود، جایگزینی آن با مدل جدیدتر باید بر اساس تطبیق اتصالات، شرایط فرایند، سیگنال خروجی، الزامات کنترلی و تأییدیه‌های موردنیاز انجام شود.

جمع‌بندی

سنسور راداری VEGAPULS 64 برای اندازه‌گیری پیوسته سطح مایعات در مخازن صنعتی طراحی شده است و از فناوری 80 گیگاهرتز برای تمرکز مناسب پرتو راداری استفاده می‌کند. اندازه‌گیری غیرتماسی، امکان نصب در فضاهای محدود و سازگاری با کاربردهای متنوع صنعتی از ویژگی‌های مهم این مدل هستند.

برای انتخاب، عیب‌یابی یا جایگزینی این تجهیز، بررسی مشخصات نسخه دقیق و شرایط واقعی فرایند ضروری است. انتخاب صحیح و تنظیم اصولی سنسور می‌تواند به بهبود کیفیت اندازه‌گیری، افزایش پایداری سیستم کنترل و کاهش اختلالات عملیاتی کمک کند.
