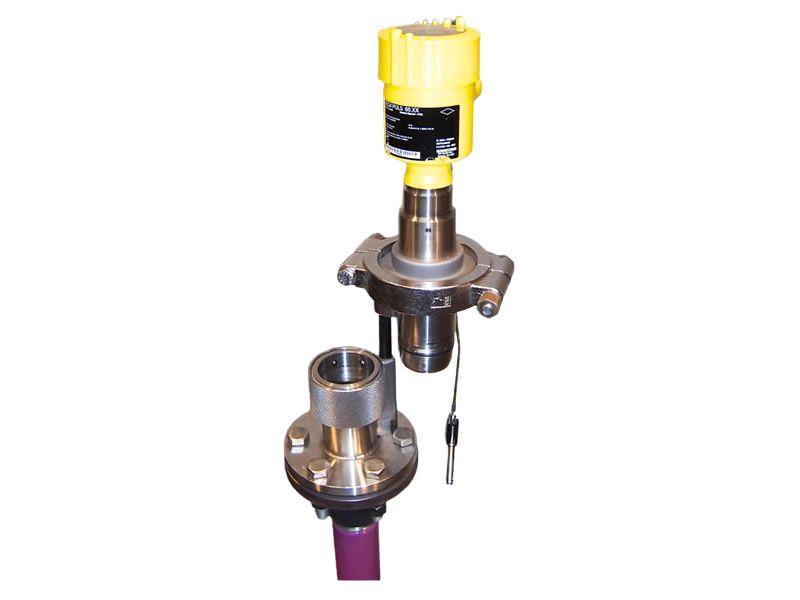

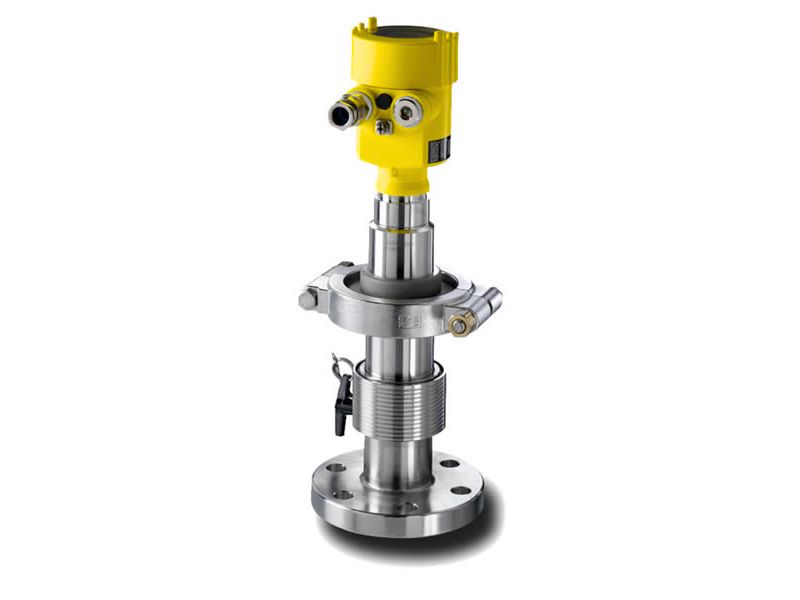

وگاپالس 66 | VEGAPULS 66
وگاپالس 66 (VEGAPULS 66) یکی از سنسورهای راداری شرکت VEGA برای اندازه‌گیری پیوسته سطح مایعات در مخازن و تجهیزات فرایندی است. این مدل برای شرایط فرایندی سخت، از جمله دما و فشار بالا، طراحی شده و به دلیل استفاده از روش اندازه‌گیری بدون تماس، گزینه‌ای مناسب برای کاربردهایی است که دسترسی مستقیم به سیال یا نگهداری مداوم سنسور دشوار است.
VEGAPULS 66 با فرکانس 6 گیگاهرتز کار می‌کند و بسته به نوع آنتن و اتصال فرایندی، در مخازن ذخیره، مخازن فرایندی، استندپایپ‌ها و کاربردهای صنعتی مختلف مورد استفاده قرار می‌گیرد.
فلومتر نیست؛ لول‌متر راداری است
یکی از نکات مهم در معرفی این محصول، تفکیک آن از فلومترهاست. VEGAPULS 66 یک رادار لول‌متر (Radar Level Transmitter) است و برای اندازه‌گیری سطح یا Level سیال استفاده می‌شود، نه اندازه‌گیری مستقیم دبی.
این تجهیز با ارسال پالس‌های مایکروویو به سمت سطح محصول و دریافت انعکاس آن، فاصله تا سطح سیال را محاسبه کرده و بر اساس آن سطح داخل مخزن را تعیین می‌کند. زمان رفت‌وبرگشت سیگنال راداری متناسب با فاصله تا سطح محصول است.
ویژگی‌های VEGAPULS 66
مهم‌ترین ویژگی‌های وگاپالس 66 عبارت‌اند از:
- اندازه‌گیری پیوسته سطح مایعات
- فناوری اندازه‌گیری راداری و بدون تماس
- فرکانس کاری 6 GHz
- محدوده اندازه‌گیری فاصله تا 35 متر
- دقت اعلام‌شده حدود ±8 میلی‌متر
- مناسب برای شرایط فرایندی سخت
- قابلیت کار در دمای فرایندی 60- تا 400+ درجه سانتی‌گراد
- تحمل فشار فرایندی از 1- تا 160 بار
- امکان استفاده از آنتن‌های مختلف متناسب با کاربرد
- امکان استفاده در مخازن، تجهیزات فرایندی و استندپایپ
- امکان انتخاب خروجی‌های مختلف از جمله 4…20 mA/HART، Profibus PA، Foundation Fieldbus و Modbus بسته به پیکربندی
- قابلیت ارائه با متریال‌های مختلف بخش در تماس با فرایند
- دارای گزینه‌های حفاظتی و تأییدیه‌های مختلف صنعتی
- قابلیت SIL2 در پیکربندی‌های مربوطه
مشخصات فنی وگاپالس 66
| مشخصه | مقدار |
|---|---|
| برند | VEGA |
| مدل | VEGAPULS 66 |
| نوع تجهیز | رادار اندازه‌گیری سطح |
| کاربرد اصلی | اندازه‌گیری پیوسته سطح مایعات |
| فرکانس | 6 GHz |
| محدوده اندازه‌گیری | حداکثر 35 متر |
| دقت | ±8 mm |
| دمای فرایند | °C 60- تا °C 400+ |
| فشار فرایند | bar 1- تا bar 160+ |
| اتصال فلنجی | از DN50 / 2″ |
| خروجی‌ها | 4…20 mA/HART، Profibus PA، Foundation Fieldbus، Modbus* |
| متریال قسمت‌های در تماس با سیال | 316L، Alloy C22، Enamel، Alloy C276، 316 و 1.4435 |
| درجه حفاظت | IP66/IP68 یا IP66/IP67، بسته به نسخه |
| تأییدیه SIL | تا SIL2، بسته به نسخه |
* نوع خروجی به پیکربندی سفارش دستگاه بستگی دارد.
نحوه عملکرد رادار VEGAPULS 66
عملکرد VEGAPULS 66 بر پایه ارسال پالس‌های راداری به سمت سطح ماده است. آنتن تجهیز سیگنال را به سمت محصول ارسال می‌کند. بخشی از سیگنال پس از برخورد با سطح محصول بازتاب شده و توسط آنتن دریافت می‌شود.
سنسور با محاسبه زمان رفت‌وبرگشت سیگنال، فاصله بین آنتن و سطح محصول را تعیین می‌کند و این فاصله به مقدار Level تبدیل می‌شود. این روش باعث می‌شود اندازه‌گیری بدون تماس مستقیم سنسور با سیال انجام شود.
به همین دلیل، VEGAPULS 66 می‌تواند در برخی فرایندهایی که تماس مستقیم تجهیزات اندازه‌گیری با سیال باعث استهلاک یا افزایش نیاز به تعمیرات می‌شود، مورد استفاده قرار گیرد.
کاربردهای وگاپالس 66
VEGAPULS 66 برای شرایطی طراحی شده که فرآیند اندازه‌گیری سطح با دما، فشار یا شرایط محیطی دشوار همراه است. طبق اطلاعات سازنده، این تجهیز در صنایعی مانند صنایع شیمیایی، پتروشیمی، فناوری محیط زیست و بازیافت کاربرد دارد. همچنین برای مخازن ذخیره، مخازن فرایندی و استندپایپ‌ها قابل استفاده است.
از جمله کاربردهای این مدل می‌توان به موارد زیر اشاره کرد:
اندازه‌گیری سطح مخازن ذخیره
برای پایش مداوم میزان پر یا خالی بودن مخازن ذخیره مایعات می‌توان از VEGAPULS 66 استفاده کرد.
مخازن فرایندی
در مخازن فرایندی که شرایط کاری سخت‌تری نسبت به مخازن معمولی دارند، انتخاب آنتن و اتصال مناسب اهمیت زیادی دارد.
اندازه‌گیری سطح در دما و فشار بالا
یکی از قابلیت‌های مهم این مدل، امکان استفاده در شرایطی با دمای فرایندی تا 400 درجه سانتی‌گراد و فشار تا 160 بار است.
کاربردهای دارای کف، بخار و تلاطم
نوع آنتن مناسب می‌تواند برای فرایندهایی که با شرایطی مانند تشکیل کف، بخار، میعان یا حرکت شدید محصول مواجه هستند، انتخاب شود. مستندات VEGA برای برخی نسخه‌های VEGAPULS 66 استفاده در چنین شرایطی را توضیح داده‌اند.
آنتن VEGAPULS 66
یکی از نکات مهم هنگام انتخاب این مدل، نوع آنتن است. VEGAPULS 66 با پیکربندی‌های مختلف آنتن عرضه شده و همین موضوع باعث می‌شود امکان تطبیق تجهیز با شرایط مختلف فرایندی وجود داشته باشد.
در اطلاعات فعلی سازنده، گزینه‌هایی مانند آنتن‌های هورن با قطرهای مختلف، نسخه‌های لعابی و نسخه‌های مربوط به استندپایپ معرفی شده‌اند.
در نتیجه هنگام خرید وگاپالس 66 صرفاً انتخاب مدل VEGAPULS 66 کافی نیست و باید مواردی مانند نوع سیال، دما، فشار، ابعاد مخزن، شرایط سطح، اتصال فرایندی و نوع آنتن نیز بررسی شود.
متریال وگاپالس 66
با توجه به شرایط فرایند، قسمت‌های در تماس با محصول در نسخه‌های مختلف می‌توانند از متریال‌هایی مانند 316L، Alloy C22، Alloy C276، PTFE، سرامیک و لعاب استفاده کنند. انتخاب متریال مناسب به نوع سیال و شرایط شیمیایی و حرارتی فرآیند بستگی دارد.
در کاربردهای خورنده، نسخه‌های دارای آنتن لعابی نیز مطرح هستند. مستندات VEGA این نسخه را برای برخی مایعات بسیار خورنده و شرایط دشوار فرایندی معرفی کرده‌اند.
مزایای استفاده از VEGAPULS 66
اندازه‌گیری بدون تماس:
از آنجا که اندازه‌گیری با امواج راداری انجام می‌شود، سنسور برای اندازه‌گیری سطح الزاماً با سیال تماس ندارد.
مناسب برای شرایط سخت:
محدوده دمایی و فشاری گسترده این مدل، امکان استفاده از آن را در بسیاری از فرآیندهای صنعتی سخت فراهم می‌کند.
انعطاف‌پذیری در انتخاب آنتن:
تنوع نسخه‌های آنتن امکان انتخاب پیکربندی مناسب برای شرایط مختلف مخزن را فراهم می‌کند.
نیاز کمتر به تعمیر و نگهداری:
اصل اندازه‌گیری بدون تماس، یکی از عواملی است که VEGA برای این مدل به‌عنوان مزیت عملیاتی معرفی می‌کند.
خرید وگاپالس 66
برای خرید VEGAPULS 66 باید مشخصات فرایند قبل از انتخاب نهایی بررسی شود. نوع سیال، محدوده اندازه‌گیری، دمای کار، فشار، جنس مخزن، نوع اتصال، وجود کف یا بخار و همچنین شرایط خورندگی می‌توانند روی انتخاب نسخه مناسب تأثیر بگذارند.
در سفارش این تجهیز، توجه به کد کامل سفارش و پیکربندی دستگاه اهمیت زیادی دارد؛ زیرا VEGAPULS 66 در نسخه‌های مختلف آنتن، اتصال، متریال، خروجی و تأییدیه عرضه شده است.
